Доменная печь: принцип работы, используемое сырье и химические реакции

Доменная печь – это сердце металлургического производства‚ огромный агрегат‚ в котором происходит сложный и непрерывный процесс превращения железорудного сырья в чугун․ Этот процесс‚ требующий высоких температур и точного контроля‚ является ключевым этапом в производстве стали и других металлов․ Понимание принципов работы доменной печи и происходящих в ней химических реакций критически важно для оптимизации производства и повышения качества конечного продукта․ Мы рассмотрим каждый этап этого сложного процесса‚ от загрузки сырья до выпуска готового чугуна․

Что такое доменная печь?

Доменная печь – это вертикальная шахтная печь‚ предназначенная для выплавки чугуна из железорудного сырья․ Она представляет собой сложное инженерное сооружение‚ состоящее из множества элементов‚ каждый из которых выполняет свою важную функцию․ Высота современных доменных печей может достигать 30-40 метров‚ а диаметр – 10-15 метров․ Внутри печи поддерживается очень высокая температура‚ достигающая в нижней части 1900-2000 °C‚ что необходимо для протекания химических реакций восстановления железа из руды․

Принцип работы доменной печи

Принцип работы доменной печи основан на встречном движении загружаемого сверху сырья и подаваемого снизу горячего дутья․ В результате этого взаимодействия происходит ряд сложных физико-химических процессов‚ приводящих к восстановлению железа из руды и образованию чугуна․ Процесс этот непрерывный: сверху постоянно загружается новая порция сырья‚ а снизу периодически выпускается готовый чугун и шлак․

Основные этапы процесса

Процесс в доменной печи можно условно разделить на несколько основных этапов:

• Подготовка сырья: Обогащение руды‚ окускование (агломерация или окатыши)
• Загрузка сырья: Загрузка шихты в печь через загрузочное устройство․
• Восстановление железа: Химические реакции восстановления железа из руды․
• Науглероживание чугуна: Насыщение железа углеродом․
• Образование шлака: Связывание пустой породы руды с флюсами․
• Выпуск чугуна и шлака: Периодический выпуск готового чугуна и шлака из печи․

Используемое сырье

Для работы доменной печи необходимо три основных компонента:

• Железорудное сырье: Представлено в основном железными рудами (магнетит‚ гематит‚ лимонит‚ сидерит) в виде агломерата или окатышей․ Руда должна содержать достаточное количество железа и минимальное количество вредных примесей․
• Топливо: Основным топливом является кокс‚ получаемый из коксующихся углей․ Кокс обеспечивает высокую температуру в печи и является восстановителем․ Также могут использоваться природный газ‚ мазут и другие виды топлива․
• Флюсы: Используются для связывания пустой породы руды и золы кокса в шлак․ В качестве флюсов обычно используют известняк‚ доломит и другие материалы․

Химические реакции в доменной печи

В доменной печи протекает множество сложных химических реакций․ Основной реакцией является восстановление оксидов железа углеродом и оксидом углерода․ Эти реакции происходят последовательно‚ начинаясь с более высоких оксидов железа и заканчиваясь восстановлением до металлического железа․ Важную роль играют также реакции науглероживания железа‚ образования шлака и разложения флюсов․

Восстановление железа

Восстановление железа происходит в несколько этапов:

1. Fe₂O₃ + CO → 2FeO + CO₂
2. FeO + CO → Fe + CO₂
3. C + O₂ → CO₂
4. CO₂ + C → 2CO

Эти реакции происходят в разных зонах печи‚ в зависимости от температуры и состава газовой фазы․

Науглероживание чугуна

При высокой температуре железо активно поглощает углерод‚ образуя карбид железа (Fe₃C)‚ который растворяется в железе․ Содержание углерода в чугуне обычно составляет 2-4%․ Этот процесс называется науглероживанием и существенно влияет на свойства конечного продукта․

Образование шлака

Шлак образуется в результате взаимодействия пустой породы руды (кремнезем‚ глинозем‚ известь и др․) с флюсами․ Шлак плавится и стекает вниз печи‚ образуя слой над чугуном․ Он защищает чугун от окисления и удаляет из него вредные примеси․

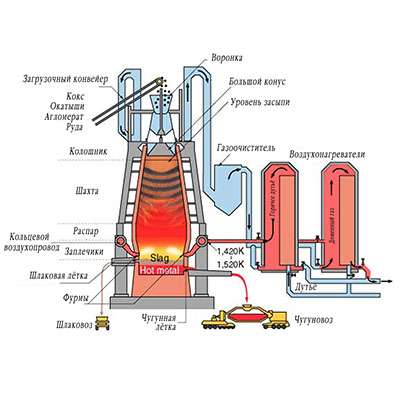

Конструкция доменной печи

Доменная печь состоит из нескольких основных частей:

• Шахта: Основная часть печи‚ в которой происходит нагрев и восстановление руды․
• Заплечики: Расширенная часть шахты‚ предназначенная для обеспечения равномерного распределения газов․
• Распар: Нижняя часть шахты‚ в которой происходит окончательное восстановление железа и науглероживание чугуна․
• Горн: Нижняя часть печи‚ в которой накапливается чугун и шлак․
• Летки: Отверстия в горне для выпуска чугуна и шлака․
• Фурмы: Отверстия в нижней части печи для подачи горячего дутья․
• Загрузочное устройство: Предназначено для загрузки шихты в печь․
• Система охлаждения: Обеспечивает охлаждение корпуса печи․
• Газоотводящая система: Предназначена для отвода доменного газа․

Автоматизация процесса

Современные доменные печи оснащены сложными системами автоматического управления‚ которые позволяют контролировать и регулировать процесс выплавки чугуна․ Автоматизация позволяет оптимизировать расход сырья и топлива‚ повысить производительность печи и улучшить качество конечного продукта․ Системы автоматического управления контролируют температуру‚ давление‚ состав газовой фазы‚ уровень шихты и другие параметры процесса․

Экологические аспекты

Доменный процесс является одним из самых экологически грязных в металлургии․ В процессе выплавки чугуна образуется большое количество вредных выбросов‚ таких как пыль‚ газы (CO‚ CO₂‚ SO₂‚ NO_x) и шлак․ Для снижения негативного воздействия на окружающую среду применяются различные методы очистки газов‚ утилизации шлака и использования вторичных энергоресурсов․

Методы снижения вредных выбросов

Для снижения вредных выбросов используются следующие методы:

• Очистка доменного газа: Использование газоочистных установок для удаления пыли и вредных газов․
• Утилизация доменного газа: Использование доменного газа в качестве топлива для других производств․
• Грануляция шлака: Охлаждение расплавленного шлака водой с образованием гранул‚ которые используются в строительстве․
• Использование кислородного дутья: Замена части воздушного дутья кислородным‚ что позволяет снизить расход кокса и уменьшить выбросы CO₂․
• Внедрение замкнутых циклов водоснабжения: Сокращение потребления воды и сброса сточных вод․

Современные тенденции в доменном производстве

В настоящее время доменное производство продолжает развиваться и совершенствоваться․ Основные тенденции направлены на повышение производительности‚ снижение расхода сырья и топлива‚ улучшение качества чугуна и снижение негативного воздействия на окружающую среду․ Активно внедряются новые технологии‚ такие как вдувание пылеугольного топлива (ВПУ)‚ использование кислородного дутья‚ повышение температуры дутья и автоматизация процесса․

Вдувание пылеугольного топлива (ВПУ)

ВПУ – это технология‚ позволяющая заменить часть кокса пылеугольным топливом‚ что снижает расход кокса и уменьшает стоимость производства․ Пылеугольное топливо вдувается в печь через фурмы вместе с горячим дутьем․

Использование кислородного дутья

Использование кислородного дутья позволяет повысить температуру в печи‚ снизить расход кокса и увеличить производительность․ Кислородное дутье подается в печь через фурмы․

Повышение температуры дутья

Повышение температуры дутья позволяет снизить расход кокса и улучшить тепловой баланс печи․ Температура дутья повышается за счет использования специальных нагревателей – кауперов․

Перспективы развития доменного производства

Несмотря на появление новых технологий выплавки стали‚ доменное производство остается важным и востребованным процессом․ В ближайшем будущем ожидается дальнейшее развитие доменных технологий‚ направленное на повышение эффективности‚ снижение затрат и улучшение экологических показателей․ Важным направлением является разработка новых видов сырья и топлива‚ а также совершенствование систем автоматического управления․

Таким образом‚ доменная печь является сложным‚ но крайне важным элементом современной металлургии․ Она представляет собой уникальный технологический процесс‚ преобразующий природное сырье в ценный продукт – чугун‚ который служит основой для производства стали и множества других материалов․ Постоянное совершенствование технологий доменного производства играет ключевую роль в обеспечении устойчивого развития металлургической промышленности․ Внедрение инноваций‚ направленных на повышение энергоэффективности и снижение воздействия на окружающую среду‚ является необходимым условием для сохранения конкурентоспособности и экологической ответственности․ Понимание всех аспектов процесса‚ происходящего в доменной печи‚ имеет решающее значение для специалистов‚ работающих в этой области․
