Доменная плавка железа – это сложный и многоступенчатый процесс, лежащий в основе современной металлургии. Этот метод, разработанный столетия назад, до сих пор является одним из наиболее эффективных способов получения чугуна из железорудного сырья. Понимание принципов и особенностей доменной плавки критически важно для оптимизации производства, повышения качества продукции и снижения негативного воздействия на окружающую среду. В данной статье мы подробно рассмотрим все аспекты доменной плавки, от подготовки сырья до получения готового чугуна, а также затронем современные тенденции и инновации в этой области.
Сущность и принципы доменной плавки
Доменная плавка – это пирометаллургический процесс восстановления железа из его оксидов, содержащихся в железной руде. Процесс осуществляется в доменной печи – высоком вертикальном сооружении, где происходит взаимодействие руды, кокса (восстановителя) и флюсов при высокой температуре (до 2000°C). В результате этого взаимодействия образуется жидкий чугун и шлак.
Основные этапы доменной плавки:
- Подготовка сырья: дробление, сортировка и агломерация руды.
- Загрузка материалов в печь: руда, кокс и флюсы загружаются слоями сверху.
- Процесс горения кокса: в нижнюю часть печи подается горячий воздух, который поддерживает горение кокса.
- Восстановление железа: оксиды железа восстанавливаются до металлического железа под воздействием угарного газа и углерода.
- Образование чугуна и шлака: расплавленное железо (чугун) и шлак стекают вниз печи.
- Выпуск чугуна и шлака: чугун и шлак периодически выпускаются из печи.
Сырье для доменной плавки
Качество и состав сырья оказывают непосредственное влияние на эффективность доменной плавки и качество получаемого чугуна. Основные компоненты сырья включают железную руду, кокс и флюсы.
Железная руда
Железная руда является основным источником железа. Наиболее распространенные типы железной руды:
- Магнетит (Fe3O4): содержит до 72% железа.
- Гематит (Fe2O3): содержит до 70% железа.
- Лиманит (Fe2O3·nH2O): содержит до 63% железа.
- Сидерит (FeCO3): содержит до 48% железа.
Перед загрузкой в печь руда подвергается подготовке, включающей дробление, сортировку и агломерацию. Агломерация – это процесс окускования мелкой руды и концентратов для обеспечения хорошей газопроницаемости шихты в печи. Агломерат представляет собой спекшийся пористый материал, который легко восстанавливается в доменной печи.
Кокс
Кокс – это твердый углеродистый остаток, получаемый при нагревании каменного угля без доступа воздуха (коксовании). Кокс выполняет две основные функции в доменной печи: является источником тепла (топливом) и восстановителем оксидов железа. Качество кокса (прочность, пористость, содержание золы и серы) оказывает значительное влияние на процесс плавки.
Флюсы
Флюсы – это материалы, добавляемые в шихту для образования шлака, который связывает пустую породу руды и другие примеси. Наиболее распространенные флюсы:
- Известняк (CaCO3): используется для связывания кремнезема и глинозема.
- Доломит (CaMg(CO3)2): используется для связывания кремнезема, глинозема и серы.
- Кварцит (SiO2): используется для корректировки состава шлака.
Правильный выбор флюсов позволяет получить шлак с оптимальными свойствами: низкой вязкостью, хорошей жидкотекучестью и способностью связывать серу.
Устройство и работа доменной печи

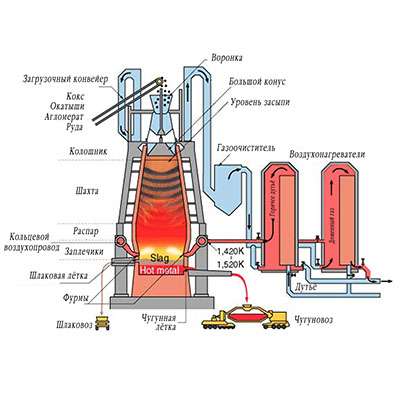

Доменная печь – это сложное инженерное сооружение, предназначенное для проведения процесса доменной плавки. Основные элементы доменной печи:
Конструкция доменной печи
Доменная печь имеет форму вертикальной шахты, футерованной огнеупорным кирпичом. Она состоит из следующих частей:
- Колосник: нижняя часть печи, где скапливается чугун и шлак.
- Горн: пространство над колосником, где происходит горение кокса.
- Заплечики: расширяющаяся часть печи над горном.
- Шахта: основная часть печи, где происходит восстановление железа.
- Распар: верхняя часть печи, где происходит нагрев шихты отходящими газами.
- Засыпной аппарат: устройство для загрузки шихты в печь.
Принцип работы доменной печи
Процесс доменной плавки начинается с загрузки шихты (руда, кокс, флюсы) в печь через засыпной аппарат. Горячий воздух (до 1200°C) подается в горн через фурмы, расположенные по периметру печи. Кокс в горне сгорает с образованием тепла и угарного газа (CO).
Угарный газ поднимается вверх по шахте печи и восстанавливает оксиды железа до металлического железа. Восстановление происходит в несколько стадий:
- Fe2O3 + CO → 2FeO + CO2
- FeO + CO → Fe + CO2
Параллельно с восстановлением железа происходят другие химические реакции, такие как разложение известняка (CaCO3 → CaO + CO2) и связывание серы (CaO + FeS → CaS + FeO).
Расплавленное железо (чугун) и шлак стекают вниз печи в колосник. Чугун и шлак имеют разную плотность, поэтому они разделяются на два слоя. Периодически чугун и шлак выпускаются из печи через специальные летки.
Химические процессы в доменной печи
В доменной печи протекает множество сложных химических реакций. Основные из них:
Восстановление железа
Восстановление железа – это основной процесс в доменной печи. Он происходит в несколько стадий под воздействием угарного газа и углерода:
- Прямое восстановление: FeO + C → Fe + CO
- Косвенное восстановление: Fe2O3 + CO → 2FeO + CO2
Горение кокса
Горение кокса обеспечивает тепло, необходимое для поддержания высокой температуры в печи. Основная реакция:
C + O2 → CO2
Образующийся CO2 реагирует с коксом с образованием угарного газа:
CO2 + C → 2CO
Шлакообразование
Шлакообразование – это процесс связывания пустой породы руды и других примесей в шлак. Шлак образуется в результате взаимодействия оксидов металлов (SiO2, Al2O3, CaO, MgO) с флюсами.
Раскисление чугуна
Раскисление чугуна – это процесс удаления кислорода из расплавленного металла. Кислород ухудшает свойства чугуна, поэтому его необходимо удалять. Раскисление осуществляется с помощью раскислителей, таких как кремний, марганец и алюминий.
Факторы, влияющие на доменную плавку
Эффективность доменной плавки зависит от множества факторов, в т.ч.:
- Качество сырья: содержание железа в руде, качество кокса и флюсов.
- Температура дутья: температура воздуха, подаваемого в печь.
- Влажность дутья: содержание влаги в воздухе, подаваемом в печь.
- Давление дутья: давление воздуха, подаваемого в печь.
- Состав шихты: соотношение руды, кокса и флюсов.
- Конструкция печи: размеры и форма печи.
Оптимизация этих факторов позволяет повысить производительность печи, снизить расход кокса и улучшить качество чугуна.
Современные тенденции в доменной плавке
Доменная плавка постоянно совершенствуется с целью повышения эффективности, снижения затрат и уменьшения негативного воздействия на окружающую среду. Современные тенденции в доменной плавке включают:
- Использование кислородного дутья: замена части воздуха кислородом позволяет повысить температуру в горне и снизить расход кокса.
- Вдувание пылеугольного топлива (ПУТ): вдувание ПУТ в печь позволяет заменить часть кокса более дешевым углем.
- Рециркуляция отходящих газов: рециркуляция отходящих газов позволяет утилизировать тепло и снизить выбросы вредных веществ.
- Автоматизация управления процессом: автоматизация позволяет поддерживать оптимальные параметры плавки и повышать стабильность процесса.
- Использование новых видов сырья: использование окатышей и агломерата с высоким содержанием железа позволяет повысить производительность печи.
Преимущества и недостатки доменной плавки
Доменная плавка имеет ряд преимуществ и недостатков по сравнению с другими способами получения железа.
Преимущества:
- Высокая производительность: доменные печи могут производить большие объемы чугуна.
- Относительно низкая стоимость: доменная плавка является одним из самых экономичных способов получения чугуна;
- Возможность переработки широкого спектра руд: доменные печи могут перерабатывать руды с различным содержанием железа.
Недостатки:
- Высокие выбросы вредных веществ: доменная плавка сопровождается выбросами парниковых газов, пыли и других вредных веществ.
- Большой расход кокса: кокс является дорогим и дефицитным видом топлива.
- Сложность управления процессом: доменная плавка – это сложный технологический процесс, требующий квалифицированного персонала.
Несмотря на недостатки, доменная плавка остается одним из основных способов получения чугуна в мире. Современные технологии позволяют снизить негативное воздействие доменной плавки на окружающую среду и повысить ее эффективность.
Описание: В статье рассмотрен процесс доменной плавки железа, включая сырье, устройство печи, химические реакции и современные тенденции, касающиеся доменной плавки.
Доменная плавка, несмотря на свою давнюю историю, остается важным и востребованным методом производства чугуна. Современные технологические решения позволяют повышать эффективность процесса и снижать негативное воздействие на окружающую среду. Развитие новых видов сырья и автоматизация управления позволяют сделать доменную плавку более конкурентоспособной и устойчивой. В будущем, благодаря инновациям и научным исследованиям, доменная плавка продолжит совершенствоваться и оставаться важным звеном в мировой металлургической промышленности. Таким образом, доменная плавка сохранит свою значимость в обеспечении потребностей человечества в железе.
