Доменное производство – это краеугольный камень современной металлургии, сложный и многоступенчатый процесс, преобразующий железорудное сырье в чугун – основу для производства стали. Этот процесс требует значительных инвестиций, высокой квалификации персонала и строгого контроля на каждом этапе. Эффективность доменного производства напрямую влияет на себестоимость стали и конкурентоспособность металлургических предприятий. Давайте подробно рассмотрим все этапы этого важного технологического процесса.
Подготовка сырья к доменной плавке
Подготовка сырья – это критически важный этап, определяющий эффективность и стабильность работы доменной печи. Недостаточная подготовка может привести к снижению производительности, увеличению расхода кокса и ухудшению качества чугуна. Основные компоненты, поступающие в доменную печь, – это железорудное сырье, топливо (кокс) и флюсы.
Железорудное сырье: требования и виды
К железорудному сырью предъявляются высокие требования по содержанию железа, вредных примесей (серы, фосфора, цинка) и физическим свойствам (прочность, пористость, гранулометрический состав). Используются различные виды железорудного сырья:
- Агломерат: Получают путем спекания мелкой руды, концентрата и отходов металлургического производства. Агломерат обладает хорошей газопроницаемостью и прочностью.
- Окатыши: Представляют собой сферические гранулы, полученные из концентрата методом окомкования и последующего обжига. Окатыши характеризуются высокой прочностью и однородностью.
- Природная руда: Используется в ограниченных объемах, как правило, после предварительной обработки (дробления, грохочения).
Основная цель подготовки железорудного сырья – обеспечить его оптимальные физические и химические свойства для доменной плавки. Это включает в себя:
- Дробление и грохочение для получения необходимого гранулометрического состава.
- Обогащение для повышения содержания железа и удаления вредных примесей.
- Окускование (агломерация или окомкование) для улучшения газопроницаемости шихты.
Кокс: роль и требования
Кокс – это основное топливо и восстановитель в доменной печи. Он обеспечивает высокую температуру, необходимую для восстановления железа из руды, и образует монооксид углерода (CO), который является восстановителем. К коксу предъявляются следующие требования:
- Высокая механическая прочность для выдерживания давления шихты.
- Низкое содержание серы и золы.
- Определенный гранулометрический состав.
- Высокая реакционная способность с углекислым газом (CO2).
Кокс получают путем коксования каменного угля в специальных коксовых печах. Процесс коксования включает нагрев угля без доступа воздуха до температуры 1000-1100 °C. В результате происходит разложение угля с образованием кокса, коксового газа и каменноугольной смолы.
Флюсы: назначение и виды
Флюсы добавляют в шихту для образования легкоплавкого шлака, который связывает пустую породу руды и золу кокса. Шлак облегчает отделение чугуна от пустой породы и удаляет вредные примеси (серу, фосфор). В качестве флюсов используют:
- Известняк (CaCO3).
- Доломит (CaMg(CO3)2).
- Кварцит (SiO2).
Выбор флюса зависит от состава руды и кокса. Важно обеспечить оптимальное соотношение флюсов для получения шлака с заданными свойствами.

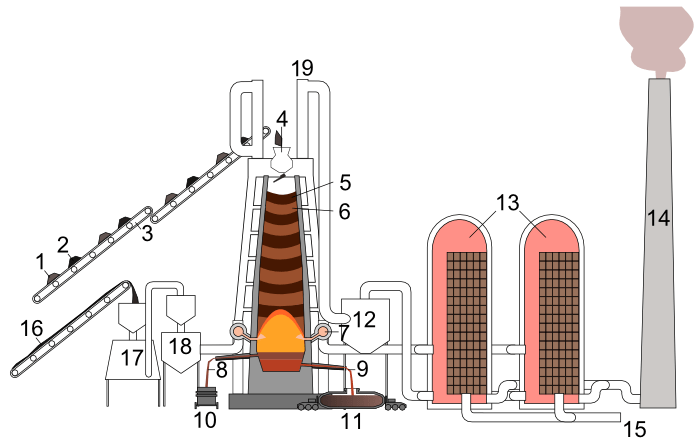

Устройство и работа доменной печи
Доменная печь – это вертикально расположенный реактор шахтного типа, предназначенный для выплавки чугуна из железорудного сырья. Она представляет собой сложную конструкцию, состоящую из нескольких основных частей:
Основные части доменной печи
- Шахта: Верхняя часть печи, где происходит нагрев и восстановление руды.
- Распух: Расширение шахты, предназначенное для снижения скорости газов и предотвращения уноса мелких частиц шихты.
- Заплечики: Участок печи, где заканчивается восстановление железа и начинается шлакообразование.
- Горн: Нижняя часть печи, где скапливается жидкий чугун и шлак.
- Летки: Отверстия для выпуска чугуна (чугунная летка) и шлака (шлаковая летка).
Доменная печь футерована огнеупорным кирпичом для защиты от высоких температур и агрессивного воздействия расплава. Печь оборудована системой охлаждения, которая предотвращает перегрев и разрушение футеровки.
Процесс доменной плавки: этапы и реакции
Процесс доменной плавки – это сложный комплекс физико-химических процессов, протекающих при высокой температуре (до 2000 °C) в условиях восходящего потока горячих газов. Основные этапы процесса:
- Подготовка шихты: Загрузка в печь железорудного сырья, кокса и флюсов в определенной пропорции.
- Восстановление железа: Восстановление оксидов железа до металлического железа под действием монооксида углерода (CO) и твердого углерода (C). Реакции восстановления происходят последовательно: Fe2O3 → Fe3O4 → FeO → Fe.
- Шлакообразование: Взаимодействие пустой породы руды и флюсов с образованием легкоплавкого шлака.
- Науглероживание железа: Растворение углерода в жидком железе с образованием чугуна.
- Выплавка чугуна и шлака: Накопление жидкого чугуна и шлака в горне печи и их периодический выпуск через летки.
Важную роль в процессе доменной плавки играет дутье – подача горячего воздуха в нижнюю часть печи через фурмы. Дутье обеспечивает горение кокса и создание высокой температуры. Для повышения эффективности процесса дутье обогащают кислородом и природным газом.
Факторы, влияющие на технологический процесс
На технологический процесс в доменном производстве влияет множество факторов, которые необходимо учитывать для обеспечения стабильной и эффективной работы печи. К основным факторам относятся:
Качество сырья
Качество железорудного сырья, кокса и флюсов оказывает непосредственное влияние на ход плавки, качество чугуна и расход топлива. Некачественное сырье может привести к:
- Снижению производительности печи.
- Увеличению расхода кокса.
- Ухудшению качества чугуна (повышенное содержание серы, фосфора).
- Нарушению хода плавки (зависания шихты, образование козлов).
Поэтому необходимо тщательно контролировать качество сырья, поступающего в печь.
Температурный режим
Поддержание оптимального температурного режима является ключевым условием для нормального протекания процесса восстановления железа и шлакообразования. Температура в различных зонах печи должна соответствовать технологическим требованиям. Контроль температуры осуществляется с помощью термопар, установленных в различных точках печи.
Газодинамика печи
Равномерное распределение газов по сечению печи обеспечивает эффективное использование восстановительной способности газов и предотвращает образование застойных зон. Газодинамику печи контролируют по перепаду давления между различными точками печи.
Состав шихты
Правильный подбор состава шихты (соотношение железорудного сырья, кокса и флюсов) обеспечивает оптимальный химический состав шлака и чугуна. Состав шихты рассчитывают на основе данных о химическом составе сырья и требуемом составе чугуна.
Современные тенденции в доменном производстве
Современное доменное производство характеризуется стремлением к повышению эффективности, снижению себестоимости и уменьшению воздействия на окружающую среду. Основные направления развития:
Интенсификация процесса
Интенсификация процесса достигается за счет:
- Увеличения производительности печи.
- Использования кислородного дутья.
- Вдувания в печь пылеугольного топлива (ПУТ).
- Применения современных систем автоматического управления.
Интенсификация процесса позволяет снизить расход кокса и повысить производительность печи.
Экологические мероприятия
Сокращение выбросов вредных веществ в атмосферу является важной задачей современного доменного производства. Экологические мероприятия включают:
- Установку газоочистных сооружений.
- Утилизацию доменного газа.
- Использование беспылевой загрузки шихты.
- Снижение выбросов CO2.
Внедрение экологических мероприятий позволяет снизить негативное воздействие доменного производства на окружающую среду.
Автоматизация и цифровизация
Внедрение современных систем автоматического управления позволяет оптимизировать процесс доменной плавки, повысить его стабильность и снизить влияние человеческого фактора. Цифровизация доменного производства включает:
- Создание математических моделей процесса.
- Использование искусственного интеллекта для управления процессом.
- Внедрение систем мониторинга и диагностики оборудования.
Автоматизация и цифровизация позволяют повысить эффективность и безопасность доменного производства.
Альтернативные технологии производства чугуна
Помимо доменного способа, существуют альтернативные технологии производства чугуна, которые позволяют снизить зависимость от кокса и использовать более дешевое сырье. К основным альтернативным технологиям относятся:
Прямое восстановление железа (DRI)
Процесс прямого восстановления железа заключается в восстановлении оксидов железа до металлического железа в твердом состоянии без плавления. В качестве восстановителя используют природный газ или уголь. DRI получают в виде губчатого железа, которое затем переплавляют в сталь.
Технология Corex
Технология Corex – это двухступенчатый процесс, включающий предварительное восстановление руды в шахтном реакторе с использованием угольного газа и последующее плавление восстановленного железа в плавильной печи. Технология Corex позволяет использовать некоксующиеся угли и снизить выбросы CO2.
Технология Finex
Технология Finex – это усовершенствованная версия технологии Corex, позволяющая использовать железорудную мелочь без предварительной подготовки (агломерации или окомкования). Технология Finex характеризуеться высокой производительностью и экологичностью.
Альтернативные технологии производства чугуна получают все большее распространение в связи с ужесточением экологических требований и стремлением к снижению себестоимости стали.
