Доменное производство, являясь одним из ключевых этапов в металлургической промышленности, представляет собой сложный и многогранный технологический процесс. Он начинается с подготовки сырья, включающей в себя обогащение руды, агломерацию и окускование, и завершается получением жидкого чугуна – основы для дальнейшего производства стали. Эффективность и рентабельность доменного производства напрямую влияют на стоимость конечной продукции, поэтому постоянное совершенствование технологических процессов является приоритетной задачей для металлургических предприятий. Рассмотрим более подробно каждый этап этого важного процесса.
Подготовка сырья к доменной плавке
Обогащение руды
Руда, добываемая из недр земли, редко имеет достаточно высокое содержание железа для непосредственной загрузки в доменную печь. Обогащение руды – это комплекс процессов, направленных на повышение концентрации железа и удаление пустой породы, таких как глина, песок и другие примеси. Различные методы обогащения применяются в зависимости от типа руды и ее характеристик. Магнитная сепарация, флотация и гравитационное обогащение – это лишь некоторые из распространенных методов, используемых для повышения качества рудного сырья.
Магнитная сепарация используется для руд, содержащих магнитные минералы, такие как магнетит. Руда пропускается через магнитное поле, которое притягивает магнитные частицы, отделяя их от немагнитной пустой породы. Этот метод эффективен и относительно недорог.
Флотация применяется для руд с мелким размером частиц. Руда измельчается и смешивается с водой и реагентами, которые избирательно прикрепляются к частицам железосодержащих минералов. Затем в смесь подается воздух, образующий пузырьки, к которым прилипают обогащенные минералы, всплывают на поверхность и отделяются от пустой породы.
Гравитационное обогащение использует разницу в плотности между железосодержащими минералами и пустой породой. Более тяжелые минералы оседают, а легкая пустая порода удаляется потоком воды или воздуха. Этот метод прост в реализации, но менее эффективен для руд с небольшими различиями в плотности.
Агломерация и окускование
После обогащения руда часто имеет вид мелкого порошка, который плохо пропускает газы в доменной печи и может выноситься из нее потоком воздуха. Агломерация и окускование – это процессы, направленные на укрупнение рудного сырья и придание ему необходимой прочности и пористости. Эти процессы обеспечивают равномерное распределение газов в доменной печи и повышают эффективность процесса восстановления железа.
Агломерация – это процесс спекания мелких частиц руды, концентрата и других отходов металлургического производства (например, колошниковой пыли) при высокой температуре (1200-1350°C). Смесь нагревается на агломерационной ленте, в результате чего частицы сплавляются, образуя пористый агломерат. Агломерат обладает хорошей газопроницаемостью и прочностью, что делает его идеальным сырьем для доменной плавки.
Окускование (или окатывание) – это процесс формирования окатышей из тонкоизмельченной руды, связующих материалов (например, бентонитовой глины) и воды. Смесь скатывается в шарики (окатыши) диаметром 8-16 мм, которые затем обжигаются при высокой температуре (1200-1300°C) для придания им прочности. Окатыши обладают высокой пористостью и однородностью, что обеспечивает равномерное восстановление железа в доменной печи.
Доменная плавка: основной этап производства чугуна

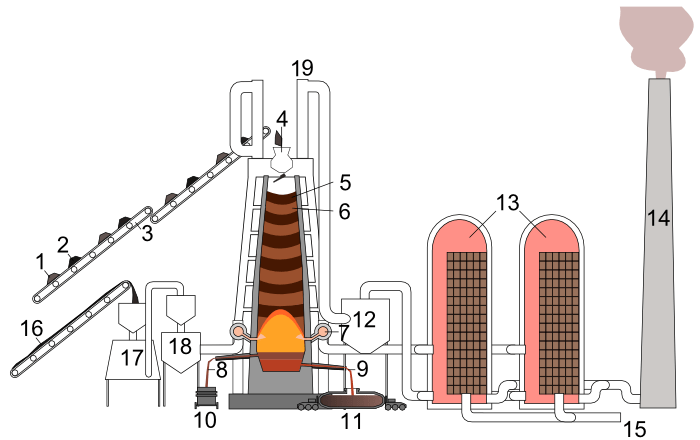

Устройство доменной печи
Доменная печь – это огромная вертикальная шахтная печь, предназначенная для выплавки чугуна из железорудного сырья. Она состоит из нескольких основных частей: колошника, шахты, распара, заплечиков, горна и летки. Каждая часть печи выполняет свою определенную функцию в процессе плавки.
Колошник – верхняя часть печи, через которую загружается шихта (руда, кокс, флюсы) и отводятся колошниковые газы. Колошник оснащен загрузочным устройством, которое обеспечивает равномерное распределение шихты по сечению печи.
Шахта – основная часть печи, в которой происходит нагрев и восстановление железа из руды. В шахте шихта движется сверху вниз, навстречу потоку горячих газов, поднимающихся из горна.
Распар и заплечики – расширяющиеся и сужающиеся части печи, предназначенные для обеспечения оптимального газораспределения и теплообмена.
Горн – нижняя часть печи, в которой происходит плавление чугуна и шлака. В горн подается горячий дутье, которое обеспечивает высокую температуру, необходимую для плавления железа.
Летка – отверстие в горне, через которое периодически выпускают жидкий чугун и шлак.
Технология доменной плавки
Процесс доменной плавки начинается с загрузки шихты в печь через колошник. Шихта состоит из железорудного сырья (агломерат, окатыши), кокса (восстановителя), флюсов (веществ, образующих шлак) и, в некоторых случаях, стального лома. По мере движения шихты вниз по шахте она нагревается потоком горячих газов, поднимающихся из горна.
В шахте происходят сложные химические реакции, в результате которых оксиды железа восстанавливаются до металлического железа. Основным восстановителем является монооксид углерода (CO), который образуется при неполном сгорании кокса. Реакции восстановления железа протекают в несколько стадий:
- Fe2O3 + CO → 2FeO + CO2
- FeO + CO → Fe + CO2
По мере продвижения шихты вниз температура повышается, и железо начинает плавиться. Жидкий чугун стекает в горн, где собирается вместе со шлаком.
Шлак образуется в результате взаимодействия флюсов с пустой породой руды и золой кокса. Шлак плавится при более низкой температуре, чем чугун, и плавает на поверхности жидкого чугуна, защищая его от окисления; Шлак также играет важную роль в очистке чугуна от вредных примесей, таких как сера и фосфор.
В горн через фурмы подается горячий дутье – воздух, нагретый до высокой температуры (1000-1300°C) в воздухонагревателях (кауперах). Горячий дутье обеспечивает высокую температуру в горне, необходимую для плавления железа и шлака, а также для сжигания кокса с образованием восстановительных газов.
Периодически из летки выпускают жидкий чугун и шлак. Чугун направляется на дальнейшую переработку в сталь, а шлак используется в строительстве и других отраслях промышленности.
Факторы, влияющие на эффективность доменной плавки
Эффективность доменной плавки зависит от множества факторов, включая качество сырья, температуру дутья, состав шихты, конструкцию печи и технологический режим. Оптимизация этих факторов позволяет повысить производительность печи, снизить расход кокса и улучшить качество чугуна.
Качество сырья играет ключевую роль в эффективности доменной плавки. Высокое содержание железа в руде, низкое содержание вредных примесей и хорошая газопроницаемость агломерата и окатышей обеспечивают более быстрое и полное восстановление железа.
Температура дутья оказывает значительное влияние на температуру в горне и скорость восстановления железа. Повышение температуры дутья позволяет снизить расход кокса и повысить производительность печи.
Состав шихты должен быть тщательно сбалансирован для обеспечения оптимального хода плавки. Соотношение руды, кокса и флюсов должно соответствовать требуемому химическому составу чугуна и шлака.
Конструкция печи должна обеспечивать равномерное распределение газов и шихты, а также эффективный теплообмен. Современные доменные печи оснащены системами автоматического управления, которые позволяют поддерживать оптимальный технологический режим.
Современные тенденции в доменном производстве
Внедрение новых технологий
Доменное производство постоянно развивается, и в настоящее время ведется активная разработка и внедрение новых технологий, направленных на повышение эффективности, снижение воздействия на окружающую среду и улучшение качества чугуна. К таким технологиям относятся:
- Вдувание пылеугольного топлива (ПУТ)
- Использование кислородного дутья
- Впрыск природного газа
- Утилизация теплоты колошниковых газов
- Автоматизация и компьютеризация процессов
Вдувание пылеугольного топлива (ПУТ) – это технология, позволяющая частично заменить кокс углем, что приводит к снижению затрат на производство чугуна. Уголь измельчается в пыль и вдувается в горн вместе с горячим дутьем.
Использование кислородного дутья позволяет повысить температуру в горне и интенсифицировать процесс горения кокса. Это приводит к снижению расхода кокса и повышению производительности печи.
Впрыск природного газа в горн позволяет снизить расход кокса и улучшить распределение тепла в печи. Природный газ разлагается с образованием водорода и монооксида углерода, которые участвуют в восстановлении железа.
Утилизация теплоты колошниковых газов позволяет использовать тепло, содержащееся в отходящих колошниковых газах, для подогрева дутья, производства электроэнергии и других целей. Это позволяет значительно снизить энергопотребление доменного производства.
Автоматизация и компьютеризация процессов позволяют контролировать и оптимизировать технологический режим доменной плавки в режиме реального времени. Это приводит к повышению стабильности процесса, снижению затрат и улучшению качества чугуна.
Экологические аспекты доменного производства
Доменное производство является одним из наиболее экологически грязных процессов в металлургической промышленности. Основными источниками загрязнения окружающей среды являются выбросы пыли, газов и сточных вод. В настоящее время ведется активная работа по снижению воздействия доменного производства на окружающую среду.
Пылегазоочистка колошниковых газов – это комплекс мер, направленных на удаление пыли, оксидов серы и азота из колошниковых газов. Для очистки газов используются различные методы, такие как электрофильтры, скрубберы и адсорбционные установки.
Утилизация шлаков – это процесс переработки доменных шлаков в строительные материалы и другие продукты. Это позволяет снизить объем отходов и уменьшить загрязнение окружающей среды.
Внедрение замкнутых циклов водоснабжения позволяет снизить потребление воды и уменьшить загрязнение сточных вод.
Разработка и внедрение новых, более экологически чистых технологий является приоритетной задачей для металлургических предприятий. К таким технологиям относятся, например, доменные печи с бескоксовой загрузкой.
Примеры экологических проблем:
- Выбросы парниковых газов (CO2)
- Загрязнение воздуха пылью и оксидами серы и азота
- Образование большого количества шлака
- Загрязнение воды сточными водами
Решение экологических проблем:
- Внедрение технологий улавливания и хранения CO2
- Использование современных систем пылегазоочистки
- Переработка шлаков в строительные материалы
- Оптимизация технологического процесса для снижения выбросов
Экономические факторы:
- Снижение затрат на производство чугуна
- Повышение конкурентоспособности продукции
- Улучшение имиджа компании
Социальные факторы:
- Улучшение условий труда
- Снижение заболеваемости населения
- Повышение качества жизни
Доменное производство играет ключевую роль в современной металлургии, обеспечивая основу для производства стали. Несмотря на появление альтернативных технологий, доменная плавка остается важным и экономически выгодным способом получения чугуна. Постоянное совершенствование технологических процессов и внедрение инновационных решений позволяют повышать эффективность доменного производства и снижать его воздействие на окружающую среду. Будущее доменного производства связано с разработкой и внедрением новых, более экологически чистых и энергоэффективных технологий. Инвестиции в исследования и разработки в этой области являются необходимым условием для обеспечения устойчивого развития металлургической промышленности.
