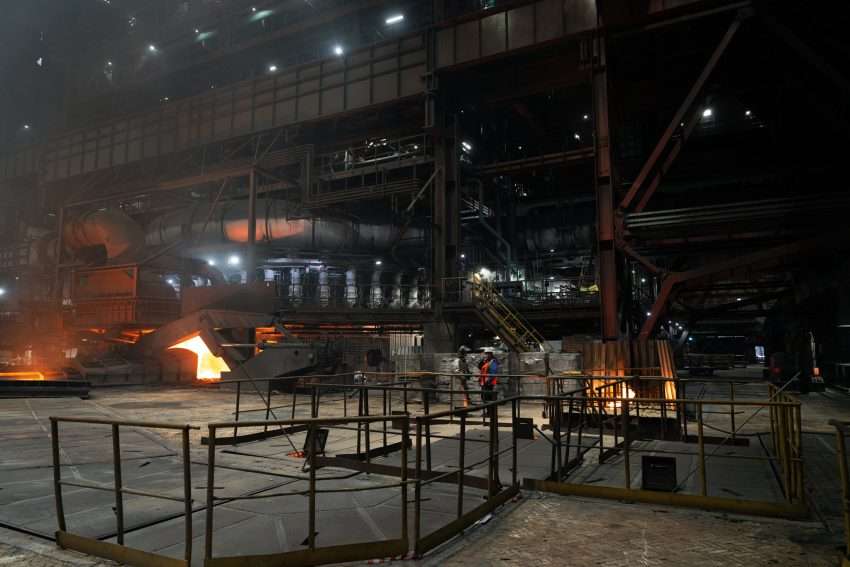

Доменный цех – это сердце металлургического комбината, где из железной руды рождается чугун, являющийся основой для производства стали․ Этот сложный и многоступенчатый технологический процесс требует не только специализированного оборудования, но и глубоких знаний в области химии, физики и материаловедения․ Производство чугуна в доменной печи – это не просто плавка руды, это сложная система, в которой происходят многочисленные химические реакции, определяющие качество конечного продукта․ Рассмотрим подробно каждый этап этого процесса, чтобы понять, как именно из руды получается чугун, и какое значение имеет доменный цех в современной промышленности․ Процесс является фундаментом для дальнейшего производства стали, и от его эффективности зависит качество и себестоимость конечной продукции․
Подготовка Сырья для Доменной Плавки
Первый и, пожалуй, один из самых важных этапов – это подготовка сырья․ Для доменной плавки необходимы три основных компонента: железная руда, топливо (кокс) и флюс․ Качество и подготовка каждого из этих компонентов напрямую влияют на эффективность плавки и качество получаемого чугуна․
Железная Руда: Виды и Подготовка
Железная руда является основным источником железа․ Существует несколько основных видов железной руды, каждый из которых имеет свои особенности:
- Магнетит (Fe3O4): Содержит наибольшее количество железа (до 72%) и обладает магнитными свойствами․
- Гематит (Fe2O3): Широко распространен и содержит около 70% железа․
- Лионит (Fe2O3·nH2O): Гидратированный оксид железа, содержащий около 60% железа․
- Сидерит (FeCO3): Карбонат железа, содержащий около 48% железа․ Требует предварительного обжига для удаления углекислого газа․
Перед загрузкой в доменную печь руда подвергается ряду подготовительных операций․ Эти операции необходимы для улучшения физических и химических свойств руды, облегчения ее восстановления и повышения производительности печи․ Основные этапы подготовки руды включают:
Дробление и сортировка
Крупные куски руды дробятся до определенного размера для обеспечения равномерного распределения материалов в печи и облегчения газопроницаемости шихты․
Обогащение
Процесс удаления пустой породы и повышения содержания железа в руде․ Существуют различные методы обогащения, включая магнитную сепарацию, флотацию и гравитационное обогащение․
Окускование
Мелкая руда и концентраты окусковываются в более крупные куски (агломерат или окатыши) для обеспечения газопроницаемости шихты и снижения пылеобразования в печи․ Агломерат получают путем спекания мелкой руды, кокса и флюса․ Окатыши получают путем скатывания мелкой руды с добавлением связующих веществ и последующего обжига․
Топливо: Кокс и Его Роль
Кокс является основным топливом и восстановителем в доменной печи․ Он обеспечивает тепло, необходимое для плавки руды, и восстанавливает железо из оксидов․ Кокс получают путем коксования каменного угля при высоких температурах без доступа воздуха․ Качество кокса имеет решающее значение для эффективности доменной плавки․ Кокс должен обладать следующими свойствами:
- Высокая прочность: Чтобы выдерживать давление шихты в печи и не разрушаться, образуя мелкую фракцию, которая ухудшает газопроницаемость․
- Низкая зольность: Зола снижает содержание углерода и увеличивает количество шлака․
- Низкое содержание серы: Сера переходит в чугун и ухудшает его свойства․
- Высокая реакционная способность: Для эффективного восстановления железа из оксидов․
Для улучшения качества кокса его также подвергают предварительной подготовке, включая дробление и сортировку по размеру․
Флюсы: Назначение и Виды
Флюсы добавляют в шихту для образования шлака, который связывает пустую породу и другие примеси, удаляемые из руды․ Шлак также защищает чугун от окисления и регулирует его состав․ В качестве флюсов обычно используют известняк (CaCO3) и доломит (CaMg(CO3)2)․ Выбор флюса зависит от состава руды и требуемого состава шлака․ Флюсы также подвергаются дроблению и сортировке перед загрузкой в печь․
Устройство и Принцип Работы Доменной Печи
Доменная печь – это вертикальная шахтная печь, футерованная огнеупорным кирпичом․ Она состоит из нескольких основных частей:
Конструкция Доменной Печи
Шахта
Верхняя часть печи, в которую загружается шихта․ Имеет коническую форму, расширяющуюся кверху, для равномерного распределения материалов․
Распар
Средняя часть печи, где происходит нагрев и частичное восстановление руды․
Заплечики
Сужающаяся часть печи, где происходит интенсивное восстановление железа․
Горн
Нижняя часть печи, где собирается жидкий чугун и шлак․ В горне расположены фурмы для подачи горячего дутья․
Леточные отверстия
Отверстия в горне для выпуска чугуна и шлака․
Газоотвод
Верхняя часть печи, через которую отводятся доменные газы․
Принцип Работы Доменной Печи
Процесс доменной плавки непрерывный․ Шихта (руда, кокс и флюс) загружается в печь сверху, а горячий дутье (нагретый воздух) подается в печь через фурмы, расположенные в горне․ При движении шихты вниз по печи она нагревается отходящими газами и подвергается ряду химических реакций:
Зоны Доменной Печи
В доменной печи выделяют несколько температурных зон, в каждой из которых протекают определенные химические реакции:
- Зона сушки и подогрева (100-200°C): Шихта нагревается отходящими газами и теряет влагу․
- Зона восстановления оксидов железа (200-1200°C): Оксиды железа восстанавливаются до металлического железа оксидом углерода (CO) и водородом (H2);
- Зона науглероживания железа (1200-1500°C): Металлическое железо насыщается углеродом, образуя чугун․
- Зона плавления (1500-1600°C): Чугун и шлак плавятся и стекают в горн․
Химические Реакции в Доменной Печи
Основные химические реакции, протекающие в доменной печи:
- Горение кокса: C + O2 = CO2 (экзотермическая реакция, выделяется тепло)
- Восстановление оксида углерода: CO2 + C = 2CO (эндотермическая реакция, поглощается тепло)
- Восстановление оксидов железа: Fe2O3 + 3CO = 2Fe + 3CO2; Fe3O4 + 4CO = 3Fe + 4CO2; FeO + CO = Fe + CO2
- Образование шлака: CaO + SiO2 = CaSiO3; MgO + Al2O3 = MgAl2O4
- Науглероживание железа: Fe + C = FeC (образование карбида железа)
Выпуск Чугуна и Шлака
Жидкий чугун и шлак периодически выпускают из горна через леточные отверстия․ Чугун направляют на дальнейшую переработку в сталь, а шлак используют в строительстве или для производства цемента․
Технологические Параметры Доменной Плавки
Эффективность доменной плавки зависит от множества технологических параметров, которые необходимо тщательно контролировать:
Температура Дутья
Температура дутья оказывает существенное влияние на скорость и полноту восстановления железа․ Чем выше температура дутья, тем интенсивнее протекают реакции восстановления и тем выше производительность печи․ Обычно температура дутья составляет 1100-1300°C․
Расход Дутья
Расход дутья определяет количество кислорода, поступающего в печь для горения кокса․ Оптимальный расход дутья обеспечивает максимальную температуру в горне и эффективное восстановление железа․
Состав Шихты
Состав шихты (соотношение руды, кокса и флюса) должен быть тщательно рассчитан для обеспечения оптимального хода плавки и получения чугуна заданного состава․ Неправильный состав шихты может привести к снижению производительности печи, ухудшению качества чугуна и увеличению расхода кокса․
Давление Газа
Давление газа в печи влияет на скорость движения газов и распределение температуры․ Слишком высокое давление может привести к прорыву газов через шихту, а слишком низкое – к снижению температуры в горне․
Футеровка Печи
Состояние футеровки печи оказывает существенное влияние на ее долговечность и надежность․ Повреждение футеровки может привести к перегреву корпуса печи и аварийной остановке․
Современные Технологии в Доменном Производстве
Современное доменное производство постоянно совершенствуется с целью повышения эффективности, снижения затрат и уменьшения негативного воздействия на окружающую среду․
Вдувание Пылеугольного Топлива (ПУТ)
Вдувание ПУТ позволяет частично заменить кокс более дешевым топливом – угольной пылью․ Это снижает затраты на производство чугуна и уменьшает зависимость от кокса․ При вдувании ПУТ необходимо тщательно контролировать его качество и количество, чтобы не нарушить ход плавки․
Кислородное Дутье
Использование кислородного дутья позволяет увеличить температуру в горне и интенсифицировать процесс восстановления железа․ Это повышает производительность печи и снижает расход кокса․ Однако использование кислородного дутья требует применения специальных футеровочных материалов, устойчивых к высоким температурам․
Автоматизация Управления Процессом
Внедрение автоматизированных систем управления позволяет контролировать и оптимизировать все параметры доменной плавки в режиме реального времени․ Это повышает стабильность процесса, снижает вероятность аварий и улучшает качество чугуна․ Автоматизированные системы управления используют сложные математические модели и алгоритмы для прогнозирования хода плавки и принятия оптимальных решений․
Утилизация Доменных Газов
Доменные газы содержат большое количество оксида углерода (CO) и могут использоваться в качестве топлива для отопления цехов и производства электроэнергии․ Утилизация доменных газов позволяет снизить выбросы парниковых газов и уменьшить потребление ископаемого топлива․ Доменные газы подвергаются очистке от пыли и других примесей перед использованием․
Экологические Аспекты Доменного Производства
Доменное производство является одним из самых крупных источников загрязнения окружающей среды․ Основными загрязняющими веществами являются:
Выбросы Пыли и Газов
Доменные газы содержат большое количество пыли, оксидов серы (SOx) и оксидов азота (NOx), которые загрязняют атмосферу и приводят к кислотным дождям․ Для снижения выбросов пыли используются современные системы газоочистки, такие как электрофильтры и рукавные фильтры․ Для снижения выбросов SOx и NOx применяются различные методы, включая десульфурацию доменного газа и использование низкосернистого кокса․
Образование Шлака
Шлак является побочным продуктом доменной плавки и занимает большие площади․ Для уменьшения объемов шлака разрабатываются новые технологии его утилизации, такие как производство строительных материалов и цемента․ Шлак также может использоваться в качестве удобрения․
Сточные Воды
Сточные воды доменного производства содержат различные загрязнения, такие как масла, фенолы и цианиды․ Для очистки сточных вод используются различные методы, включая механическую, химическую и биологическую очистку․ Очищенные сточные воды могут быть использованы для технических нужд․
В настоящее время ведется активная работа по разработке и внедрению экологически чистых технологий доменного производства, которые позволят снизить негативное воздействие на окружающую среду и обеспечить устойчивое развитие металлургической промышленности․
