Доменный процесс: от руды к чугуну

Доменный процесс – это краеугольный камень современной металлургии, позволяющий извлекать железо из руд в промышленных масштабах. Этот сложный, но эффективный метод, применяемый на протяжении веков, претерпел значительные изменения благодаря научному прогрессу и технологическим инновациям. Понимание сущности доменного процесса и характеристик используемых руд имеет решающее значение для производства высококачественного чугуна, который является основой для производства стали. Эта статья подробно рассматривает все аспекты доменного процесса, начиная с типов руд и заканчивая химическими реакциями, происходящими внутри доменной печи, а также современными технологиями, используемыми для повышения эффективности и снижения негативного воздействия на окружающую среду.

Что такое Доменный Процесс?

Доменный процесс – это металлургический процесс восстановления железа из оксидов железа, содержащихся в железных рудах. Процесс осуществляется в доменной печи – большом, вертикальном реакторе, в который загружаются железная руда, кокс (источник углерода) и флюс (например, известняк). Под воздействием высоких температур и при участии дутья (горячего воздуха, подаваемого в печь) происходят сложные химические реакции, в результате которых оксиды железа восстанавливаются до металлического железа, которое называется чугуном.

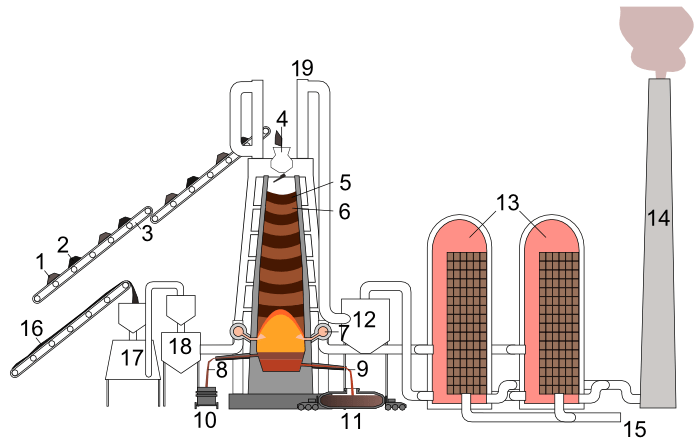

Основные Компоненты Доменной Печи

Доменная печь состоит из нескольких основных зон, каждая из которых выполняет свою функцию:

• Загрузочное устройство: Предназначено для загрузки руды, кокса и флюса в печь. Современные загрузочные устройства обеспечивают равномерное распределение материалов по сечению печи.
• Шахта печи: Основная часть печи, где происходит нагрев и восстановление руды. Температура в шахте постепенно увеличивается по направлению к горну.
• Распар: Зона, где происходит интенсивное горение кокса и образование восстановительных газов.
• Горн: Нижняя часть печи, где собирается жидкий чугун и шлак. Температура в горне достигает максимальных значений.
• Летки: Отверстия для выпуска чугуна и шлака из печи. Выпуск чугуна и шлака производится периодически.
• Система дутья: Обеспечивает подачу горячего воздуха в печь, необходимого для горения кокса. Дутье может быть обогащено кислородом для повышения эффективности процесса.
• Система газоочистки: Очищает отходящие газы от пыли и вредных веществ. Очищенный газ используется в качестве топлива на предприятиях.

Железные Руды: Основа Доменного Процесса

Качество железной руды оказывает непосредственное влияние на эффективность и экономичность доменного процесса. Различные типы руд обладают разными характеристиками, которые необходимо учитывать при выборе оптимальных технологических параметров.

Типы Железных Руд

Наиболее распространенными типами железных руд являются:

• Магнетит (Fe₃O₄): Содержит до 72% железа. Обладает высокой магнитной восприимчивостью, что облегчает его обогащение.
• Гематит (Fe₂O₃): Содержит до 70% железа. Наиболее распространенный тип железной руды.
• Лимит (FeO(OH)·nH₂O): Гидратированный оксид железа, содержащий до 63% железа. Требует предварительной сушки перед загрузкой в печь.
• Сидерит (FeCO₃): Карбонат железа, содержащий до 48% железа. Требует предварительного обжига для удаления углекислого газа.

Требования к Железным Рудам для Доменного Процесса

Для эффективной работы доменной печи железные руды должны соответствовать определенным требованиям:

• Высокое содержание железа: Чем выше содержание железа в руде, тем меньше требуется кокса для его восстановления.
• Низкое содержание вредных примесей: Примеси, такие как сера, фосфор и цинк, могут ухудшить качество чугуна и стали.
• Прочность и пористость: Руда должна быть достаточно прочной, чтобы выдерживать давление в печи, и пористой, чтобы обеспечить доступ восстановительных газов.
• Определенный гранулометрический состав: Слишком мелкие частицы могут затруднять прохождение газов, а слишком крупные – неравномерно нагреваться.

Подготовка Руд к Доменному Процессу

Перед загрузкой в доменную печь железные руды подвергаются различным процессам подготовки, направленным на улучшение их физических и химических свойств. Это включает в себя дробление, грохочение, обогащение и окускование.

Дробление и Грохочение

Дробление и грохочение используются для получения руды требуемого гранулометрического состава. Крупные куски руды дробятся до необходимого размера, а затем сортируются по фракциям с помощью грохотов.

Обогащение

Обогащение руд применяется для повышения содержания железа и удаления вредных примесей. Существуют различные методы обогащения, такие как магнитная сепарация, флотация и гравитационное обогащение.

Окускование

Окускование – это процесс превращения мелких частиц руды в более крупные куски (окатыши или агломерат), обладающие необходимой прочностью и пористостью. Окатыши изготавливаются путем окомкования мелкой руды с добавлением связующих веществ, а затем обжигаются. Агломерат получают путем спекания мелкой руды с коксовой мелочью и флюсом.

Кокс: Основной Источник Углерода и Тепла

Кокс – это твердый остаток, образующийся при нагревании каменного угля без доступа воздуха (коксовании). Он служит основным источником углерода для восстановления оксидов железа и обеспечивает тепло, необходимое для поддержания высокой температуры в печи. Качество кокса оказывает значительное влияние на производительность доменной печи и расход кокса на тонну чугуна.

Требования к Коксу для Доменного Процесса

Кокс, используемый в доменном процессе, должен отвечать следующим требованиям:

• Высокое содержание углерода: Чем выше содержание углерода, тем эффективнее происходит восстановление железа.
• Низкое содержание золы, серы и фосфора: Эти примеси ухудшают качество чугуна и стали.
• Высокая прочность: Кокс должен быть достаточно прочным, чтобы выдерживать давление в печи и не разрушаться при транспортировке и загрузке.
• Хорошая пористость: Пористость обеспечивает доступ кислорода к поверхности кокса и способствует его эффективному горению.

Флюсы: Удаление Пустой Породы

Флюсы – это материалы, добавляемые в доменную печь для связывания пустой породы руды и золы кокса в легкоплавкий шлак. Шлак удаляется из печи вместе с чугуном и предотвращает загрязнение чугуна вредными примесями. В качестве флюсов обычно используют известняк (CaCO₃) и доломит (CaMg(CO₃)₂).

Функции Флюсов

Флюсы выполняют следующие функции в доменном процессе:

• Связывание пустой породы: Флюсы реагируют с пустой породой руды и золой кокса, образуя легкоплавкий шлак.
• Регулирование состава шлака: Состав флюсов подбирается таким образом, чтобы обеспечить оптимальную вязкость и температуру плавления шлака.
• Удаление серы: Флюсы способствуют переходу серы из чугуна в шлак.

Химические Реакции в Доменной Печи

В доменной печи протекает множество сложных химических реакций, которые можно разделить на несколько основных этапов:

Горение Кокса

В нижней части печи кокс сгорает в потоке горячего воздуха, образуя углекислый газ (CO₂):

C + O₂ → CO₂

Углекислый газ, поднимаясь вверх по шахте печи, реагирует с раскаленным коксом, образуя угарный газ (CO):

CO₂ + C → 2CO

Восстановление Оксидов Железа

Угарный газ является основным восстановителем оксидов железа. Восстановление происходит в несколько стадий:

3Fe₂O₃ + CO → 2Fe₃O₄ + CO₂

Fe₃O₄ + CO → 3FeO + CO₂

FeO + CO → Fe + CO₂

При высоких температурах возможно прямое восстановление оксидов железа углеродом:

FeO + C → Fe + CO

Образование Шлака

Флюс (например, известняк) разлагается при высокой температуре:

CaCO₃ → CaO + CO₂

Оксид кальция (CaO) реагирует с кремнеземом (SiO₂), глиноземом (Al₂O₃) и другими компонентами пустой породы руды, образуя шлак:

CaO + SiO₂ → CaSiO₃

Переход Примесей в Чугун и Шлак

Некоторые примеси, содержащиеся в руде и коксе, переходят в чугун, а другие – в шлак. Сера, например, частично переходит в чугун в виде сульфида железа (FeS), а частично связывается флюсом и удаляется со шлаком в виде сульфида кальция (CaS).

Современные Технологии в Доменном Производстве

Современное доменное производство характеризуется использованием передовых технологий, направленных на повышение эффективности, снижение энергопотребления и уменьшение негативного воздействия на окружающую среду. К ним относятся:

Вдувание Пылеугольного Топлива (ВПУТ)

Вдувание пылеугольного топлива (ВПУТ) – это технология, позволяющая частично заменить кокс в доменной печи более дешевым и доступным углем. Угольная пыль вдувается в печь через фурмы вместе с горячим дутьем. ВПУТ позволяет снизить расход кокса и уменьшить затраты на производство чугуна.

Обогащение Дутья Кислородом

Обогащение дутья кислородом позволяет повысить температуру в горне печи и увеличить производительность. Повышенная температура способствует более полному восстановлению железа и снижению расхода кокса.

Системы Автоматического Управления

Современные доменные печи оснащаются сложными системами автоматического управления, которые позволяют контролировать и оптимизировать все параметры процесса. Системы автоматического управления обеспечивают стабильную работу печи, снижают расход материалов и повышают качество чугуна.

Утилизация Тепла Отходящих Газов

Тепло отходящих газов доменной печи используется для нагрева дутья и производства электроэнергии. Утилизация тепла позволяет снизить энергопотребление и уменьшить выбросы парниковых газов.

Бесшахтная Металлургия

В последние десятилетия всё больший интерес проявляется к методам бесшахтной металлургии железа, например MIDREX и HYL/ENERGIRON, которые позволяют получать железо прямого восстановления (DRI) без использования кокса, а с использованием природного газа. Это значительно снижает выбросы CO2 и других вредных веществ в атмосферу.

Экологические Аспекты Доменного Производства

Доменный процесс оказывает значительное воздействие на окружающую среду. Основными источниками загрязнения являются выбросы пыли, газов и сточных вод. Современные предприятия принимают различные меры для снижения негативного воздействия на окружающую среду, такие как:

• Установка газоочистных сооружений: Газоочистные сооружения позволяют улавливать пыль и вредные газы из отходящих газов доменной печи.
• Использование замкнутых систем водоснабжения: Замкнутые системы водоснабжения позволяют сократить потребление воды и уменьшить сброс сточных вод.
• Переработка шлака: Шлак доменного производства используется в качестве строительного материала и для производства цемента.
• Внедрение энергосберегающих технологий: Энергосберегающие технологии позволяют снизить потребление энергии и уменьшить выбросы парниковых газов.

Несмотря на принимаемые меры, доменный процесс остается одним из самых экологически грязных производств. Поэтому в настоящее время активно разрабатываются и внедряются новые, более экологически чистые технологии производства железа и стали.

Доменный процесс, несмотря на свою зрелость, продолжает развиваться. Внедрение новых технологий и материалов позволяет повышать эффективность, снижать энергопотребление и уменьшать негативное воздействие на окружающую среду. Будущее доменного производства связано с переходом к более экологически чистым и устойчивым технологиям.

Совершенствование доменного процесса – это непрерывный процесс, требующий постоянного внимания и инвестиций. Только так можно обеспечить конкурентоспособность и экологическую безопасность металлургической промышленности.

Таким образом, для более экологичного металлургического производства крайне важно продолжать разработки и внедрение новых технологий.

Оптимизация параметров процесса, использование альтернативных источников энергии и материалов, разработка и внедрение инновационных технологий газоочистки и утилизации отходов – все это важные шаги на пути к устойчивому развитию металлургической промышленности.
