Доменная печь – это гигантское инженерное сооружение, сердце металлургического производства, где из железной руды выплавляют чугун. Этот сложный и высокотемпературный процесс, известный как доменный, требует глубокого понимания устройства печи, химических реакций и управления различными параметрами. Эффективность и производительность доменной печи напрямую влияют на экономику и конкурентоспособность металлургического предприятия. Изучение доменного процесса позволяет оптимизировать производство чугуна, снижать затраты и минимизировать негативное воздействие на окружающую среду. В этой статье мы подробно рассмотрим устройство доменной печи и все этапы доменного процесса, от загрузки сырья до выпуска готового чугуна.
Устройство доменной печи

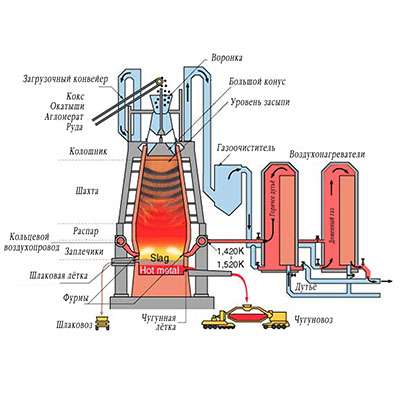

Доменная печь представляет собой вертикально расположенный стальной цилиндр, изнутри футерованный огнеупорным кирпичом. Футеровка защищает стальной корпус от высоких температур и агрессивного воздействия расплавленных материалов. Конструкция доменной печи сложна и включает в себя несколько основных зон:
- Загрузочное устройство: Предназначено для подачи шихты (железной руды, кокса и флюсов) в печь. Современные загрузочные устройства обеспечивают равномерное распределение шихты по сечению печи.
- Шахта: Верхняя часть печи, где происходит нагрев и частичное восстановление железной руды.
- Распар: Расширяющаяся часть печи, где начинается плавление шихты.
- Заплечики: Переходная зона между распаром и горном.
- Горн: Нижняя часть печи, где скапливается жидкий чугун и шлак.
- Лётки: Отверстия в нижней части горна для выпуска чугуна и шлака.
- Фурмы: Устройства для подачи горячего дутья (нагретого воздуха) в горн.
Подробное описание основных элементов
Рассмотрим подробнее ключевые компоненты доменной печи:
Футеровка
Футеровка – это многослойная конструкция из огнеупорных материалов, предназначенная для защиты стального корпуса печи от воздействия высоких температур (до 2000 °C) и агрессивной химической среды; Состав и толщина футеровки зависят от зоны печи и условий эксплуатации. В верхней части печи, где температура ниже, используют менее жаростойкие материалы, а в горне, где температура максимальна, – высококачественные огнеупоры на основе корунда, графита или карбида кремния. Футеровка постоянно подвергается износу, поэтому ее периодически ремонтируют или полностью заменяют.
Система охлаждения
Для поддержания целостности футеровки и стального корпуса доменной печи используется система охлаждения. Наиболее распространенные системы охлаждения – водяное охлаждение и охлаждение чугунными плитами. Водяное охлаждение осуществляется с помощью труб, проложенных внутри футеровки или снаружи стального корпуса. Вода, циркулирующая по трубам, отводит тепло от стенок печи. Охлаждение чугунными плитами заключается в установке чугунных плит на наружной поверхности корпуса печи. Чугун обладает высокой теплопроводностью и эффективно отводит тепло от стенок печи.
Фурменный пояс
Фурменный пояс – это кольцо, расположенное в нижней части горна, в котором установлены фурмы. Фурмы – это специальные устройства для подачи горячего дутья (нагретого воздуха) в печь. Горячее дутье обеспечивает интенсивное горение кокса и поддержание высокой температуры в горне. Конструкция фурм должна обеспечивать равномерное распределение воздуха по сечению печи и предотвращать их перегрев. Для охлаждения фурм используют водяное охлаждение.
Система улавливания пыли и газов
В процессе доменной плавки образуется большое количество пыли и газов, которые необходимо очищать перед выбросом в атмосферу. Система улавливания пыли и газов включает в себя пылеуловители, газоочистные установки и дымовые трубы. Пылеуловители задерживают крупные частицы пыли, а газоочистные установки удаляют вредные примеси из газов, такие как оксиды серы и азота. Очищенные газы выбрасываются в атмосферу через дымовые трубы.
Доменный процесс: этапы и химические реакции
Доменный процесс – это сложный физико-химический процесс восстановления железа из железной руды при высоких температурах. Он включает в себя несколько основных этапов:
- Подготовка шихты: Железную руду, кокс и флюсы измельчают и смешивают в определенных пропорциях.
- Загрузка шихты в печь: Шихту загружают в печь через загрузочное устройство.
- Нагрев и восстановление: Шихта постепенно опускается вниз по печи, нагреваясь отходящими газами. При этом происходит восстановление железа из оксидов железа.
- Плавление: В нижней части печи шихта плавится, образуя жидкий чугун и шлак.
- Выпуск чугуна и шлака: Жидкий чугун и шлак выпускают из печи через летки.
- Очистка доменного газа: Доменный газ очищают от пыли и примесей и используют в качестве топлива.
Химические реакции в доменной печи
В доменной печи протекает множество химических реакций. Основные из них:
Горение кокса
Основным источником тепла в доменной печи является горение кокса. Кокс реагирует с кислородом горячего дутья с образованием углекислого газа:
C + O2 = CO2
Углекислый газ, поднимаясь вверх по печи, реагирует с коксом с образованием угарного газа:
CO2 + C = 2CO
Восстановление железа
Угарный газ и водород являются основными восстановителями железа. Они восстанавливают оксиды железа до железа:
Fe2O3 + 3CO = 2Fe + 3CO2
Fe3O4 + 4CO = 3Fe + 4CO2
FeO + CO = Fe + CO2
Восстановление железа также может происходить прямым путем, при взаимодействии оксидов железа с углеродом:
Fe2O3 + 3C = 2Fe + 3CO
Образование шлака
Шлак образуется в результате взаимодействия пустой породы руды, флюсов и золы кокса. Флюсы добавляют в шихту для образования легкоплавкого шлака, который хорошо отделяется от чугуна. Основными компонентами шлака являются оксиды кремния, алюминия, кальция и магния.
Другие реакции
В доменной печи также протекают другие реакции, такие как восстановление кремния, марганца и фосфора. Эти элементы переходят в чугун, определяя его состав и свойства.
Факторы, влияющие на доменный процесс
Эффективность доменного процесса зависит от многих факторов, таких как:
- Состав шихты: Содержание железа в руде, размер кусков руды, содержание влаги и примесей влияют на скорость восстановления железа и расход кокса.
- Температура дутья: Повышение температуры дутья увеличивает скорость горения кокса и улучшает теплообмен в печи.
- Давление дутья: Повышение давления дутья улучшает проникновение воздуха в печь и способствует более равномерному распределению газов.
- Расход кокса: Расход кокса должен быть оптимальным для обеспечения необходимой температуры и восстановления железа.
- Состав шлака: Состав шлака должен обеспечивать хорошее отделение шлака от чугуна и удаление вредных примесей.
Современные технологии в доменном производстве
Современное доменное производство постоянно совершенствуется за счет внедрения новых технологий, направленных на повышение производительности, снижение затрат и уменьшение негативного воздействия на окружающую среду. К таким технологиям относятся:
Вдувание пылеугольного топлива (ВПУ)
ВПУ – это технология, при которой в фурмы вместе с горячим дутьем вдувается измельченный уголь. Это позволяет снизить расход кокса и увеличить производительность печи. Вдувание пылеугольного топлива требует специального оборудования для подготовки и подачи угля, а также для улавливания пыли и газов.
Кислородное дутье
Кислородное дутье – это технология, при которой в фурмы подается воздух, обогащенный кислородом. Это позволяет повысить температуру горения кокса и увеличить скорость восстановления железа. Кислородное дутье требует использования кислородных установок и специальной конструкции фурм.
Автоматизация управления процессом
Автоматизация управления доменным процессом позволяет поддерживать оптимальные параметры работы печи и снижать влияние человеческого фактора. Системы автоматического управления контролируют температуру, давление, расход газов и другие параметры, и автоматически корректируют их при отклонении от заданных значений.
Внедрение новых огнеупорных материалов
Разработка и внедрение новых огнеупорных материалов с повышенной жаростойкостью и химической стойкостью позволяет увеличить срок службы футеровки печи и снизить затраты на ремонт.
Утилизация тепла отходящих газов
Утилизация тепла отходящих газов позволяет снизить энергопотребление и уменьшить выбросы парниковых газов. Тепло отходящих газов используется для нагрева дутья, производства пара и электроэнергии.
Изучив устройство доменной печи и доменный процесс, можно сделать вывод о его сложности и важности для современной промышленности. Эффективное управление этими процессами требует глубоких знаний и постоянного внедрения инноваций. Развитие доменной металлургии является важным фактором экономического роста и обеспечения потребностей общества в металле. Непрерывное совершенствование технологий доменного производства позволяет снижать его воздействие на окружающую среду. В будущем доменный процесс, вероятно, продолжит эволюционировать в направлении большей экологичности и эффективности.
