Автоматический выключатель отходящих линий – это ключевой элемент современной электросети‚ обеспечивающий безопасность и надежность электроснабжения․ Он играет важную роль в защите электрических цепей от перегрузок и коротких замыканий‚ предотвращая возникновение аварийных ситуаций и повреждение оборудования․ Правильный выбор и эксплуатация автоматических выключателей отходящих линий позволяют гарантировать бесперебойную работу электроустановок и минимизировать риски‚ связанные с электричеством․ В этой статье мы подробно рассмотрим устройство‚ принцип действия‚ классификацию‚ выбор и применение автоматических выключателей отходящих линий․
Что такое автоматический выключатель отходящих линий?
Автоматический выключатель отходящих линий (АВ) – это коммутационный аппарат‚ предназначенный для защиты электрических цепей от перегрузок и коротких замыканий․ Он автоматически разрывает цепь при возникновении аварийной ситуации‚ предотвращая повреждение оборудования и обеспечивая безопасность людей․ АВ устанавливаются на отходящих линиях электросети‚ то есть на линиях‚ питающих отдельные потребители или группы потребителей․ Они являются неотъемлемой частью электрощитов‚ распределительных устройств и другого электрооборудования․
Основные функции автоматического выключателя отходящих линий:
- Защита от перегрузок: АВ отключает цепь при превышении допустимого тока‚ предотвращая перегрев проводов и оборудования․
- Защита от коротких замыканий: АВ мгновенно разрывает цепь при возникновении короткого замыкания‚ предотвращая возникновение пожара и повреждение оборудования․
- Коммутация электрических цепей: АВ может использоваться для включения и отключения электрических цепей в ручном режиме․
- Оперативное включение и отключение: АВ позволяет быстро и безопасно отключать и включать электрические цепи для проведения ремонтных работ или обслуживания оборудования․
Устройство и принцип действия автоматического выключателя отходящих линий

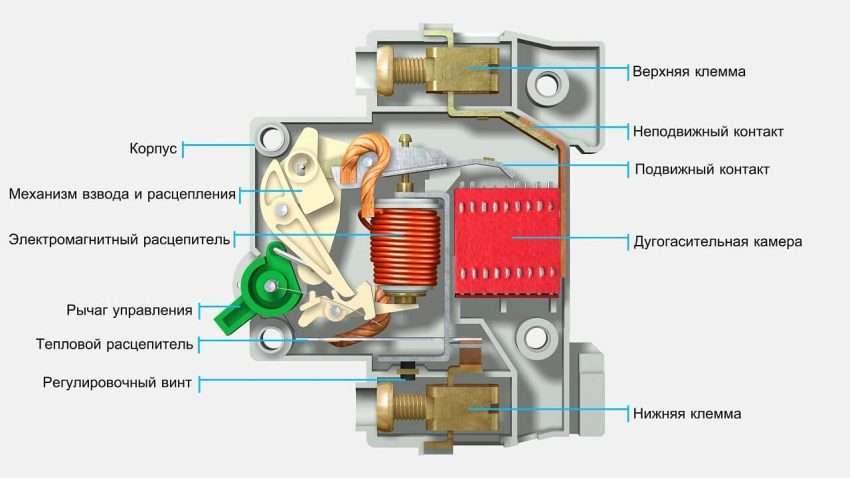

Автоматический выключатель отходящих линий состоит из нескольких основных элементов‚ каждый из которых выполняет свою функцию:
- Корпус: Обеспечивает защиту внутренних элементов АВ от внешних воздействий․
- Контактная группа: Обеспечивает коммутацию электрической цепи․ Состоит из подвижных и неподвижных контактов․
- Расцепитель перегрузки (тепловой расцепитель): Реагирует на длительное превышение допустимого тока․ Состоит из биметаллической пластины‚ которая изгибается при нагреве и приводит к срабатыванию механизма отключения․
- Расцепитель короткого замыкания (электромагнитный расцепитель): Реагирует на мгновенное превышение допустимого тока․ Состоит из электромагнита‚ который при протекании большого тока притягивает якорь и приводит к срабатыванию механизма отключения․
- Механизм свободного расцепления: Обеспечивает отключение АВ независимо от положения рукоятки управления․
- Дугогасительная камера: Предназначена для гашения электрической дуги‚ возникающей при размыкании контактов․
- Рукоятка управления: Используется для ручного включения и отключения АВ․
- Клеммы для подключения проводников: Обеспечивают надежное подключение проводников к АВ․
Принцип действия АВ основан на использовании тепловых и электромагнитных расцепителей․ При перегрузке тепловой расцепитель нагревается и изгибается‚ приводя к срабатыванию механизма отключения․ При коротком замыкании электромагнитный расцепитель мгновенно притягивает якорь‚ приводя к срабатыванию механизма отключения․ Механизм свободного расцепления обеспечивает отключение АВ даже в том случае‚ если рукоятка управления удерживается во включенном положении․
Классификация автоматических выключателей отходящих линий
Автоматические выключатели отходящих линий классифицируются по различным параметрам‚ таким как:
По роду тока:
- Постоянного тока (DC): Используются в цепях постоянного тока․
- Переменного тока (AC): Используются в цепях переменного тока․
- Универсальные (AC/DC): Могут использоваться в цепях как постоянного‚ так и переменного тока․
По номинальному току:
Номинальный ток – это максимальный ток‚ который АВ может пропускать длительное время без срабатывания․ АВ выпускаются с различными номинальными токами‚ от нескольких ампер до нескольких тысяч ампер․
По отключающей способности:
Отключающая способность – это максимальный ток короткого замыкания‚ который АВ может отключить без повреждения․ АВ выпускаются с различной отключающей способностью‚ от нескольких килоампер до нескольких десятков килоампер․
По типу расцепителя:
- Тепловые: Защищают от перегрузок․
- Электромагнитные: Защищают от коротких замыканий․
- Комбинированные (тепловые и электромагнитные): Обеспечивают защиту как от перегрузок‚ так и от коротких замыканий․
- Электронные: Обеспечивают более точную и гибкую защиту․
По количеству полюсов:
- Однополюсные: Используются для защиты однофазных цепей․
- Двухполюсные: Используются для защиты однофазных цепей‚ где требуется отключение фазы и нейтрали․
- Трехполюсные: Используются для защиты трехфазных цепей․
- Четырехполюсные: Используются для защиты трехфазных цепей с нейтралью․
По времени-токовым характеристикам:
Время-токовая характеристика – это зависимость времени срабатывания АВ от величины тока․ АВ выпускаются с различными время-токовыми характеристиками (A‚ B‚ C‚ D‚ K‚ Z)‚ которые определяют их область применения․
По конструктивному исполнению:
- Миниатюрные автоматические выключатели (MCB): Используются в бытовых и коммерческих электроустановках․
- Автоматические выключатели в литом корпусе (MCCB): Используются в промышленных электроустановках․
- Воздушные автоматические выключатели (ACB): Используются в высоковольтных электроустановках․
Выбор автоматического выключателя отходящих линий
Правильный выбор автоматического выключателя отходящих линий – это залог надежной и безопасной работы электроустановки․ При выборе АВ необходимо учитывать следующие факторы:
Номинальный ток:
Номинальный ток АВ должен соответствовать расчетному току защищаемой цепи․ Рекомендуется выбирать АВ с номинальным током‚ немного превышающим расчетный ток‚ чтобы избежать ложных срабатываний при кратковременных перегрузках․
Отключающая способность:
Отключающая способность АВ должна быть не меньше расчетного тока короткого замыкания в защищаемой цепи․ Расчет тока короткого замыкания должен выполняться квалифицированным специалистом․
Время-токовая характеристика:
Время-токовая характеристика АВ должна соответствовать типу нагрузки‚ которую он защищает․ Например‚ для защиты цепей с индуктивной нагрузкой (двигатели‚ трансформаторы) рекомендуется использовать АВ с характеристикой D‚ которая обеспечивает более высокую защиту от пусковых токов․
Количество полюсов:
Количество полюсов АВ должно соответствовать количеству проводов в защищаемой цепи․ Например‚ для защиты трехфазной цепи необходимо использовать трехполюсный или четырехполюсный АВ․
Производитель:
Рекомендуется выбирать АВ от известных и надежных производителей‚ которые гарантируют качество и соответствие продукции требованиям безопасности․
Условия эксплуатации:
Необходимо учитывать условия эксплуатации АВ‚ такие как температура окружающей среды‚ влажность и запыленность․ Для работы в сложных условиях необходимо выбирать АВ со соответствующей степенью защиты (IP);
Применение автоматических выключателей отходящих линий
Автоматические выключатели отходящих линий широко используются в различных областях‚ таких как:
- Бытовые электроустановки: Защита розеток‚ освещения‚ электроприборов․
- Коммерческие электроустановки: Защита офисов‚ магазинов‚ складов․
- Промышленные электроустановки: Защита двигателей‚ насосов‚ станков‚ трансформаторов․
- Энергетика: Защита линий электропередачи‚ подстанций․
- Транспорт: Защита электрооборудования на железнодорожном транспорте‚ в автомобилях‚ на судах․
Монтаж и эксплуатация автоматических выключателей отходящих линий
Монтаж и эксплуатация автоматических выключателей отходящих линий должны выполняться квалифицированным персоналом в соответствии с требованиями электробезопасности․ При монтаже необходимо соблюдать следующие правила:
- АВ должен быть установлен в легкодоступном месте для удобства обслуживания и ремонта․
- АВ должен быть надежно закреплен на DIN-рейке или другой монтажной поверхности․
- Проводники должны быть правильно подключены к клеммам АВ․
- Сечение проводников должно соответствовать номинальному току АВ․
- Не допускается использование поврежденных или неисправных АВ․
При эксплуатации АВ необходимо регулярно проводить визуальный осмотр на предмет повреждений и загрязнений․ Также необходимо проверять работоспособность АВ путем его ручного отключения и включения․ В случае обнаружения неисправности АВ необходимо заменить․
Важно помнить‚ что автоматические выключатели отходящих линий являются важным элементом системы электробезопасности‚ и их правильный выбор‚ монтаж и эксплуатация – залог надежной и безопасной работы электроустановки․
Автоматические выключатели отходящих линий‚ в первую очередь‚ обеспечивают безопасность электроустановок․ Их грамотный выбор и установка гарантируют защиту от перегрузок и коротких замыканий․ Регулярное обслуживание и проверка также важны для поддержания надежности системы․ В конечном итоге‚ использование качественных автоматических выключателей способствует долговечности оборудования и предотвращает аварийные ситуации․ Поэтому‚ инвестиции в качественные автоматические выключатели – это инвестиции в безопасность и стабильность электроснабжения․
Описание: В статье подробно рассмотрены автоматические выключатели отходящих линий‚ их устройство‚ классификация и применение для защиты электросетей․
