Заземление оборудования – это критически важный аспект электробезопасности, который часто недооценивают. Неправильно выполненное заземление может привести к серьезным последствиям, включая поражение электрическим током, повреждение оборудования и возникновение пожаров. Именно поэтому правильный выбор и установка присоединений для заземления оборудования имеют первостепенное значение. В этой статье мы подробно рассмотрим различные типы присоединений, их особенности, правила выбора и монтажа, а также другие важные аспекты, связанные с обеспечением надежного заземления.
Важность заземления оборудования
Заземление оборудования выполняет несколько важных функций, обеспечивающих безопасность и надежность работы электроустановок. В первую очередь, оно защищает людей от поражения электрическим током при случайном контакте с токоведущими частями, оказавшимися под напряжением из-за повреждения изоляции. Кроме того, заземление обеспечивает безопасный путь для отвода тока короткого замыкания, что позволяет быстро отключить поврежденную цепь и предотвратить развитие аварийной ситуации. Наконец, заземление снижает уровень электромагнитных помех, улучшая стабильность работы электронного оборудования.
Последствия неправильного заземления
Недостаточное или неправильное заземление может иметь катастрофические последствия. Если оборудование не заземлено или заземлено ненадлежащим образом, при повреждении изоляции корпуса оборудования может оказаться под опасным напряжением. В этом случае человек, прикоснувшийся к корпусу, может получить серьезный удар электрическим током, который в зависимости от силы тока и продолжительности воздействия может привести к летальному исходу. Кроме того, неэффективное заземление не обеспечивает надежный отвод тока короткого замыкания, что может привести к перегреву проводов, возгоранию и повреждению оборудования.
Типы присоединений для заземления
Существует множество различных типов присоединений для заземления, каждый из которых предназначен для определенных условий эксплуатации и типов оборудования. Выбор подходящего типа присоединения зависит от ряда факторов, включая материал корпуса оборудования, наличие коррозионной активности в окружающей среде, требования к механической прочности соединения и другие.
Механические соединители
Механические соединители являются одним из наиболее распространенных типов присоединений для заземления. Они обеспечивают надежное электрическое соединение за счет механического прижима заземляющего проводника к корпусу оборудования. К механическим соединителям относятся:

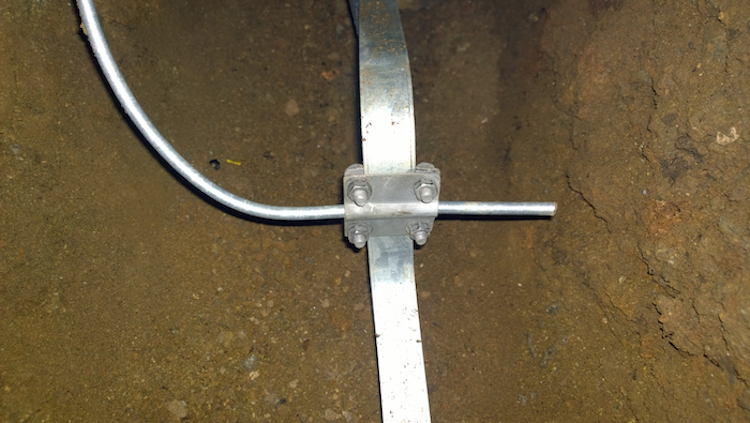

- Болтовые соединения: В этом типе соединения заземляющий проводник прижимается к корпусу оборудования с помощью болта и гайки. Для обеспечения надежного контакта между проводником и корпусом используются шайбы, в т.ч. пружинные и зубчатые.
- Винтовые соединения: Аналогичны болтовым соединениям, но вместо болта используется винт. Винтовые соединения обычно применяются для присоединения заземляющих проводников к клеммам и другим небольшим элементам оборудования.
- Клеммные зажимы: Клеммные зажимы позволяют быстро и легко присоединять заземляющие проводники к оборудованию без использования специальных инструментов. Они часто используются в электрощитах и других местах, где требуется частое подключение и отключение проводников.
- Обжимные соединители: Обжимные соединители обеспечивают надежное соединение заземляющего проводника с корпусом оборудования путем обжатия специальной гильзы вокруг проводника. Для обжима используются специальные инструменты, обеспечивающие равномерное распределение давления и надежный электрический контакт.
Сварные соединения
Сварные соединения обеспечивают наиболее надежное и долговечное соединение заземляющего проводника с корпусом оборудования. Однако они требуют наличия квалифицированного сварщика и специального оборудования. Сварные соединения обычно используются в тех случаях, когда требуется высокая механическая прочность соединения и устойчивость к коррозии.
Припаянные соединения
Припаянные соединения также обеспечивают надежное электрическое соединение, но они менее прочны, чем сварные. Припаянные соединения обычно используются для присоединения заземляющих проводников к печатным платам и другим электронным компонентам.
Эксплозивные соединения
Эксплозивные соединения представляют собой относительно новый тип присоединений для заземления, который обеспечивает очень надежное соединение даже в сложных условиях эксплуатации. В этом типе соединения используется небольшое количество взрывчатого вещества для создания сильного давления, которое обеспечивает надежный электрический контакт между заземляющим проводником и корпусом оборудования.
Материалы для присоединений заземления
Материал, из которого изготовлены присоединения для заземления, оказывает существенное влияние на их надежность и долговечность. Выбор материала зависит от условий эксплуатации, типа оборудования и требований к коррозионной стойкости.
Медь
Медь является одним из наиболее распространенных материалов для присоединений заземления благодаря своей высокой электропроводности и устойчивости к коррозии. Медные соединители обычно используются для присоединения заземляющих проводников к корпусам оборудования, изготовленным из меди или других металлов с высокой электропроводностью.
Алюминий
Алюминий также обладает хорошей электропроводностью и устойчивостью к коррозии, но он менее прочен, чем медь. Алюминиевые соединители обычно используются для присоединения заземляющих проводников к корпусам оборудования, изготовленным из алюминия или других легких металлов.
Сталь
Сталь является прочным и долговечным материалом, но она подвержена коррозии. Для защиты от коррозии стальные соединители обычно покрывают цинком или другими антикоррозионными материалами. Стальные соединители обычно используются для присоединения заземляющих проводников к корпусам оборудования, требующим высокой механической прочности.
Нержавеющая сталь
Нержавеющая сталь обладает высокой устойчивостью к коррозии и механической прочностью. Соединители из нержавеющей стали используются в агрессивных средах, где требуется высокая надежность и долговечность соединения.
Выбор присоединения для заземления
Выбор подходящего присоединения для заземления является критически важным для обеспечения надежной и безопасной работы электроустановки. При выборе присоединения необходимо учитывать следующие факторы:
- Материал корпуса оборудования: Материал соединителя должен быть совместим с материалом корпуса оборудования, чтобы избежать электрохимической коррозии.
- Условия эксплуатации: В агрессивных средах следует использовать соединители, изготовленные из коррозионностойких материалов, таких как нержавеющая сталь или медь с защитным покрытием.
- Требования к механической прочности: В тех случаях, когда требуется высокая механическая прочность соединения, следует использовать сварные или болтовые соединения.
- Требования к электропроводности: Для обеспечения низкого сопротивления заземления следует использовать соединители, изготовленные из материалов с высокой электропроводностью, таких как медь или алюминий.
- Простота монтажа: В тех случаях, когда требуется быстрая и простая установка, следует использовать клеммные зажимы или обжимные соединители.
- Стоимость: Стоимость соединителя также является важным фактором при выборе. Необходимо найти баланс между стоимостью, надежностью и долговечностью соединения.
Монтаж присоединений для заземления
Правильный монтаж присоединений для заземления является не менее важным, чем правильный выбор типа соединителя. При монтаже необходимо соблюдать следующие правила:
Подготовка поверхности
Перед установкой соединителя необходимо тщательно очистить поверхность корпуса оборудования от грязи, ржавчины и других загрязнений. Для очистки поверхности можно использовать щетку, наждачную бумагу или специальные очищающие средства.
Обеспечение надежного контакта
Для обеспечения надежного электрического контакта между соединителем и корпусом оборудования необходимо плотно прижать соединитель к поверхности. При использовании болтовых или винтовых соединений необходимо затянуть болты или винты с усилием, указанным в инструкции производителя.
Защита от коррозии
Для защиты от коррозии соединитель и поверхность корпуса оборудования можно обработать специальными антикоррозионными составами. При использовании стальных соединителей необходимо убедиться, что они имеют защитное цинковое покрытие.
Проверка соединения
После установки соединителя необходимо проверить надежность соединения с помощью омметра. Сопротивление между заземляющим проводником и корпусом оборудования должно быть минимальным.
Нормативные требования к заземлению оборудования
Требования к заземлению оборудования регламентируются различными нормативными документами, включая Правила устройства электроустановок (ПУЭ), ГОСТы и другие стандарты. Эти документы устанавливают требования к сопротивлению заземления, типам заземляющих проводников, способам присоединения и другим аспектам заземления.
Правила устройства электроустановок (ПУЭ)
ПУЭ являются основным нормативным документом, регламентирующим требования к заземлению электроустановок. ПУЭ содержат подробные указания по выбору и монтажу заземляющих устройств, а также требования к сопротивлению заземления для различных типов электроустановок.
ГОСТы
ГОСТы устанавливают требования к качеству и безопасности электрооборудования, включая требования к заземлению. Существуют ГОСТы, регламентирующие требования к заземляющим проводникам, заземляющим устройствам и другим компонентам системы заземления.
Обслуживание и проверка системы заземления
Система заземления требует регулярного обслуживания и проверки для обеспечения ее надежной и безопасной работы. Обслуживание системы заземления включает в себя следующие мероприятия:
- Визуальный осмотр: Регулярный визуальный осмотр системы заземления позволяет выявить повреждения заземляющих проводников, соединителей и других компонентов системы.
- Измерение сопротивления заземления: Измерение сопротивления заземления позволяет оценить эффективность работы системы заземления и выявить дефекты, приводящие к увеличению сопротивления.
- Проверка целостности цепи заземления: Проверка целостности цепи заземления позволяет убедиться в наличии надежного электрического соединения между всеми элементами системы заземления.
- Ремонт и замена поврежденных элементов: При обнаружении поврежденных элементов системы заземления необходимо своевременно произвести их ремонт или замену.
Современные технологии в заземлении
В настоящее время разрабатываются и внедряются новые технологии в области заземления, направленные на повышение надежности, эффективности и безопасности систем заземления. К таким технологиям относятся:
Активное заземление
Активное заземление – это технология, которая позволяет снизить сопротивление заземления за счет использования специальных электродов, активированных химическими реагентами. Активное заземление особенно эффективно в грунтах с высоким удельным сопротивлением.
Импульсное заземление
Импульсное заземление – это технология, которая позволяет повысить эффективность заземления при воздействии импульсных токов, таких как токи молнии. В этой технологии используются специальные разрядники, которые обеспечивают быстрый отвод импульсного тока в землю.
Системы мониторинга заземления
Системы мониторинга заземления позволяют в режиме реального времени отслеживать состояние системы заземления и выявлять дефекты на ранней стадии. Эти системы используют датчики, которые измеряют сопротивление заземления, ток утечки и другие параметры системы заземления.
Правильный выбор и монтаж присоединений для заземления оборудования являются ключевыми факторами обеспечения безопасности и надежности электроустановок. Необходимо тщательно учитывать все факторы, влияющие на выбор типа присоединения, материала и способа монтажа. Регулярное обслуживание и проверка системы заземления также необходимы для обеспечения ее надежной и безопасной работы. Современные технологии предлагают инновационные решения для повышения эффективности и надежности заземления, способствуя созданию более безопасных и устойчивых электроустановок. Помните, что пренебрежение правилами заземления может привести к трагическим последствиям. Внимательное отношение к этому аспекту электробезопасности – залог здоровья и сохранности имущества.
Описание: В статье рассмотрены различные типы присоединений для заземления оборудования, их выбор, монтаж и нормативные требования к ним.
