Заземление оборудования – это критически важный аспект электробезопасности‚ который часто недооценивается‚ но играет ключевую роль в защите людей и имущества от поражения электрическим током. Правильно выполненное заземление обеспечивает путь для безопасного отвода тока утечки или тока короткого замыкания в землю‚ предотвращая тем самым опасное накопление напряжения на корпусах электроприборов и оборудования. В этой статье мы подробно рассмотрим принципы работы заземления‚ его основные функции‚ различные типы систем заземления‚ а также правила и нормы‚ регулирующие его применение. Понимание основ заземления поможет обеспечить безопасную эксплуатацию электрооборудования и избежать серьезных последствий‚ связанных с электрическими авариями.
Что такое заземление?
Заземление – это преднамеренное электрическое соединение между корпусом электрооборудования или нейтралью электрической сети и землей. Это соединение обеспечивает низкоомный путь для тока‚ позволяя ему безопасно стекать в землю в случае возникновения неисправности или утечки тока. Основная цель заземления – предотвратить поражение электрическим током при контакте с металлическими частями оборудования‚ которые могут оказаться под напряжением из-за повреждения изоляции или других неисправностей.
Основные компоненты системы заземления
Система заземления состоит из нескольких ключевых компонентов‚ каждый из которых играет важную роль в обеспечении безопасности:
- Заземлитель: Это проводящий объект‚ который находится в непосредственном контакте с землей и обеспечивает электрическое соединение с ней. В качестве заземлителей часто используют металлические стержни‚ трубы или пластины‚ закопанные в землю.
- Заземляющий проводник: Это проводник‚ соединяющий корпус электрооборудования с заземлителем. Он обеспечивает путь для тока утечки или тока короткого замыкания в землю.
- Главная заземляющая шина (ГЗШ): Это шина‚ к которой подключаются все заземляющие проводники в электроустановке. Она обеспечивает централизованное место для соединения всех заземляющих цепей.
- Соединительные элементы: К ним относятся клеммы‚ болты‚ сварные соединения и другие элементы‚ обеспечивающие надежное электрическое соединение между всеми компонентами системы заземления.
Назначение заземления
Заземление выполняет несколько важных функций‚ обеспечивающих безопасность и надежную работу электрооборудования:
Защита от поражения электрическим током

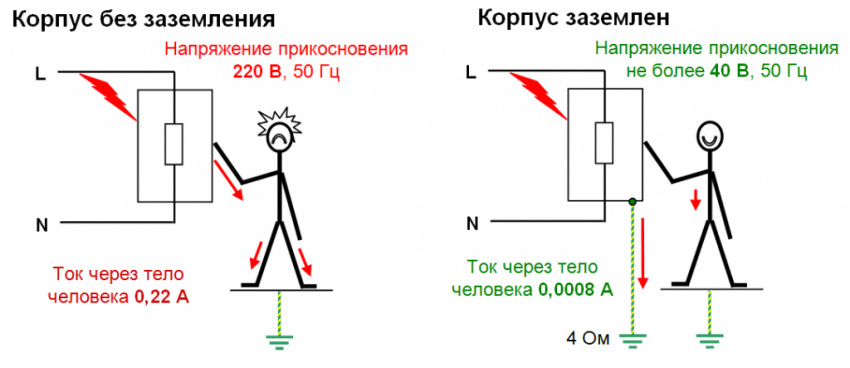

Это‚ пожалуй‚ самая важная функция заземления. В случае повреждения изоляции или другой неисправности‚ металлический корпус электрооборудования может оказаться под опасным напряжением. Заземление обеспечивает путь для тока утечки в землю‚ что приводит к срабатыванию защитных устройств‚ таких как автоматические выключатели или УЗО (устройства защитного отключения)‚ которые отключают питание‚ предотвращая поражение электрическим током.
Обеспечение работы защитных устройств
Заземление необходимо для правильной работы защитных устройств. Когда ток утечки или ток короткого замыкания стекает в землю через заземляющий проводник‚ он создает достаточный ток для срабатывания автоматических выключателей или УЗО. Без заземления ток утечки может быть недостаточным для срабатывания этих устройств‚ что может привести к длительному воздействию опасного напряжения на корпус оборудования.
Снижение электромагнитных помех
Заземление также помогает снизить электромагнитные помехи (ЭМП)‚ которые могут влиять на работу чувствительного электронного оборудования. Заземление обеспечивает путь для отвода высокочастотных токов‚ генерируемых электронными устройствами‚ в землю‚ предотвращая их распространение и воздействие на другие устройства.
Защита от статического электричества
В некоторых случаях заземление используется для защиты от статического электричества. Накопление статического электричества может привести к повреждению электронных компонентов или воспламенению легковоспламеняющихся материалов. Заземление обеспечивает путь для стекания статического заряда в землю‚ предотвращая его накопление.
Типы систем заземления
Существует несколько различных типов систем заземления‚ каждая из которых имеет свои особенности и применяется в зависимости от конкретных условий и требований. Наиболее распространенные типы систем заземления включают:
TN-система
В TN-системе источник питания имеет непосредственно заземленную нейтраль‚ а открытые проводящие части электроустановки соединены с этой нейтралью. Существует три подтипа TN-систем:
- TN-S: В этой системе нейтральный и защитный проводники разделены по всей длине сети. Заземляющий проводник (PE) проложен отдельно от нейтрального проводника (N).
- TN-C: В этой системе нейтральный и защитный проводники объединены в один проводник (PEN) по всей длине сети. Эта система обычно используется в старых электроустановках‚ но ее применение не рекомендуется в новых установках из-за риска возникновения опасных напряжений на корпусах оборудования в случае обрыва PEN-проводника.
- TN-C-S: В этой системе нейтральный и защитный проводники объединены в один проводник (PEN) только на части сети‚ а затем разделяются на отдельные нейтральный (N) и защитный (PE) проводники. Эта система является компромиссом между TN-S и TN-C.
TT-система
В TT-системе источник питания имеет непосредственно заземленную нейтраль‚ а открытые проводящие части электроустановки заземлены на отдельный заземлитель‚ электрически независимый от заземлителя нейтрали источника питания. В этой системе необходимо использовать УЗО для обеспечения защиты от поражения электрическим током;
IT-система
В IT-системе нейтраль источника питания изолирована от земли или заземлена через большое сопротивление. Открытые проводящие части электроустановки заземлены. В этой системе используется контроль изоляции для обнаружения первого замыкания на землю; При первом замыкании на землю система продолжает работать‚ но необходимо устранить неисправность. При втором замыкании на землю происходит отключение питания.
Выбор системы заземления
Выбор системы заземления зависит от множества факторов‚ включая тип электроустановки‚ требования к безопасности‚ условия эксплуатации и местные нормы и правила. TN-S система обычно считается наиболее безопасной и рекомендуется для новых электроустановок. TT-система может быть подходящей для случаев‚ когда невозможно обеспечить надежное заземление нейтрали источника питания. IT-система часто используется в медицинских учреждениях и других критически важных приложениях‚ где необходимо обеспечить бесперебойную работу электрооборудования.
Требования к заземляющим устройствам
Заземляющие устройства должны соответствовать определенным требованиям‚ чтобы обеспечить эффективную и надежную работу системы заземления:
Сопротивление заземления
Сопротивление заземления должно быть достаточно низким‚ чтобы обеспечить быстрый отвод тока утечки или тока короткого замыкания в землю. Допустимое значение сопротивления заземления зависит от типа системы заземления и местных норм и правил. В большинстве случаев сопротивление заземления не должно превышать 4 Ом.
Материалы заземлителей
Заземлители должны быть изготовлены из материалов‚ устойчивых к коррозии и обеспечивающих надежный электрический контакт с землей. Обычно используются сталь‚ оцинкованная сталь‚ медь или нержавеющая сталь.
Размеры заземлителей
Размеры заземлителей должны быть достаточными для обеспечения необходимой площади контакта с землей и выдерживать механические нагрузки. Размеры заземлителей зависят от типа почвы‚ глубины залегания и требуемого сопротивления заземления;
Глубина залегания заземлителей
Глубина залегания заземлителей должна быть достаточной для обеспечения стабильного сопротивления заземления в течение года‚ независимо от погодных условий. В большинстве случаев заземлители закапывают на глубину не менее 0‚5 метра.
Монтаж системы заземления
Монтаж системы заземления должен выполняться квалифицированным персоналом в соответствии с проектом и местными нормами и правилами. Важно обеспечить надежное электрическое соединение между всеми компонентами системы заземления и правильно выбрать тип и размеры заземлителей.
Основные этапы монтажа системы заземления
- Разработка проекта: Проект системы заземления должен учитывать тип электроустановки‚ требования к безопасности‚ условия эксплуатации и местные нормы и правила.
- Выбор материалов: Необходимо выбрать подходящие материалы для заземлителей‚ заземляющих проводников и соединительных элементов.
- Подготовка места установки: Необходимо подготовить место установки заземлителей‚ обеспечив достаточную глубину и площадь для их размещения.
- Установка заземлителей: Заземлители закапывают в землю и соединяют между собой с помощью сварки или болтовых соединений.
- Прокладка заземляющих проводников: Заземляющие проводники прокладывают от корпусов электрооборудования к главной заземляющей шине.
- Подключение заземляющих проводников: Заземляющие проводники подключают к корпусам электрооборудования и главной заземляющей шине с помощью клемм или болтовых соединений.
- Измерение сопротивления заземления: После завершения монтажа необходимо измерить сопротивление заземления и убедиться‚ что оно соответствует требованиям.
Обслуживание системы заземления
Система заземления требует регулярного обслуживания для обеспечения ее надежной работы. Обслуживание включает в себя визуальный осмотр‚ проверку сопротивления заземления и проверку надежности соединений.
Регулярный визуальный осмотр
Необходимо регулярно проводить визуальный осмотр системы заземления для выявления признаков коррозии‚ повреждений или ослабления соединений.
Проверка сопротивления заземления
Сопротивление заземления необходимо проверять не реже одного раза в год‚ а также после любых изменений в электроустановке или после сильных гроз.
Проверка надежности соединений
Необходимо регулярно проверять надежность соединений между всеми компонентами системы заземления и подтягивать ослабленные соединения.
Нормы и правила заземления
Заземление электрооборудования регулируется различными нормами и правилами‚ которые устанавливают требования к проектированию‚ монтажу‚ обслуживанию и испытаниям систем заземления. В России основным документом‚ регулирующим заземление‚ являются Правила устройства электроустановок (ПУЭ).
Основные требования ПУЭ к заземлению
ПУЭ содержат подробные требования к заземлению электроустановок различного назначения‚ включая требования к сопротивлению заземления‚ материалам и размерам заземлителей‚ способам прокладки заземляющих проводников и правилам подключения заземляющих устройств.
Другие нормативные документы
Помимо ПУЭ‚ существуют другие нормативные документы‚ которые регулируют заземление электрооборудования‚ такие как ГОСТы‚ СНиПы и другие стандарты.
Ошибки при заземлении
Неправильное заземление может привести к серьезным последствиям‚ включая поражение электрическим током‚ повреждение оборудования и возникновение пожаров. Наиболее распространенные ошибки при заземлении включают:
Высокое сопротивление заземления
Высокое сопротивление заземления не позволяет току утечки или току короткого замыкания быстро стекать в землю‚ что может привести к длительному воздействию опасного напряжения на корпус оборудования.
Неправильный выбор материалов
Использование неподходящих материалов для заземлителей или заземляющих проводников может привести к коррозии и ухудшению электрического контакта с землей.
Ненадежные соединения
Ненадежные соединения между компонентами системы заземления могут привести к увеличению сопротивления заземления и снижению эффективности защиты.
Отсутствие заземления
Отсутствие заземления является грубым нарушением правил электробезопасности и может привести к серьезным последствиям.
Примеры применения заземления
Заземление применяется в различных сферах‚ где используется электрооборудование. Вот несколько примеров:
Заземление в жилых домах
В жилых домах заземление необходимо для защиты от поражения электрическим током при использовании бытовых электроприборов‚ таких как стиральные машины‚ холодильники‚ микроволновые печи и т.д.
Заземление в промышленных предприятиях
В промышленных предприятиях заземление необходимо для защиты от поражения электрическим током при использовании промышленного оборудования‚ такого как станки‚ двигатели‚ сварочные аппараты и т.д. Также заземление необходимо для защиты от электромагнитных помех‚ которые могут влиять на работу чувствительного электронного оборудования.
Заземление в медицинских учреждениях
В медицинских учреждениях заземление необходимо для защиты пациентов и медицинского персонала от поражения электрическим током при использовании медицинского оборудования. В медицинских учреждениях часто используются IT-системы заземления для обеспечения бесперебойной работы электрооборудования.
Правильное заземление – это основа электробезопасности. Оно предотвращает поражение электрическим током‚ обеспечивает работу защитных устройств и снижает электромагнитные помехи. Не пренебрегайте правилами заземления и доверяйте его выполнение только квалифицированным специалистам.
