Литейное производство – сложный и многоэтапный процесс, требующий использования разнообразного специализированного оборудования․ От подготовки сырья до финишной обработки отливок, каждый этап нуждается в своем наборе инструментов и машин․ Знание различных видов литейного оборудования и их функциональных особенностей критически важно для эффективной и экономичной организации литейного производства․ Выбор подходящего оборудования напрямую влияет на качество отливок, производительность и общую рентабельность предприятия․ В этой статье мы подробно рассмотрим основные типы литейного оборудования, их назначение и принцип работы, а также факторы, влияющие на выбор оптимального варианта для конкретных задач․
Оборудование для подготовки литейных форм

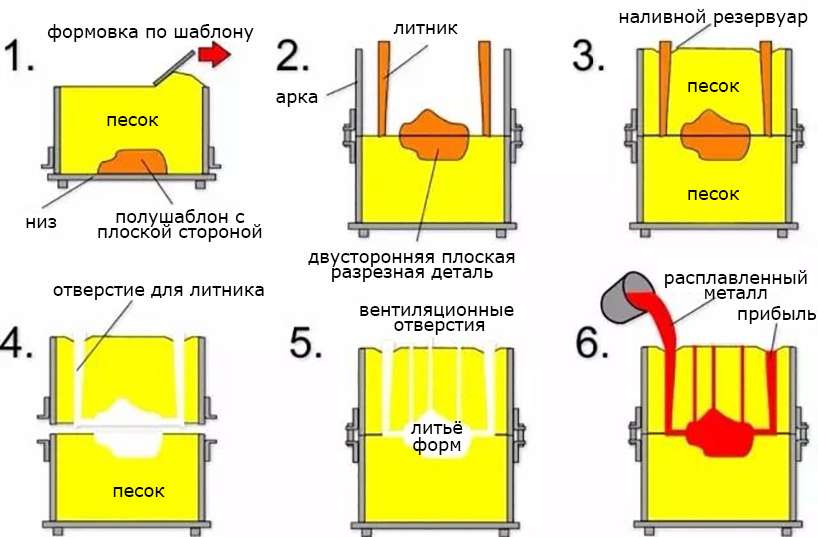

Подготовка литейных форм – один из ключевых этапов литейного производства․ От качества формы напрямую зависит точность размеров, гладкость поверхности и другие характеристики отливки․ Для изготовления литейных форм используется широкий спектр оборудования, предназначенного для различных технологий формовки․
Формовочные машины
Формовочные машины предназначены для автоматизированного или полуавтоматизированного изготовления литейных форм․ Они обеспечивают высокую точность и повторяемость процесса формовки, что особенно важно при серийном производстве․
- Встряхивающие формовочные машины: Формовка осуществляется путем уплотнения формовочной смеси вибрацией и встряхиванием․ Простота конструкции и надежность в эксплуатации делают их популярными в небольших литейных цехах․
- Прессовые формовочные машины: Уплотнение формовочной смеси происходит под давлением․ Обеспечивают более высокую плотность формы и, соответственно, лучшее качество отливки․
- Импульсные формовочные машины: Используют импульсное воздействие для уплотнения формовочной смеси․ Позволяют получать формы с высокой точностью и сложной геометрией․
- Пескометы: Заполнение опок формовочной смесью под давлением с последующим уплотнением․ Применяются для изготовления крупных и сложных форм․
- Автоматические формовочные линии: Комплексные системы, включающие все этапы формовки – от подготовки формовочной смеси до извлечения готовой формы․ Обеспечивают максимальную производительность и автоматизацию процесса․
Оборудование для изготовления стержней
Стержни используются для формирования внутренних полостей в отливках․ Их изготовление также требует специализированного оборудования․
- Стержневые ящики: Формы для изготовления стержней из формовочной смеси․ Могут быть ручными или автоматизированными․
- Стержневые автоматы: Автоматизированные машины для изготовления стержней с высокой производительностью․
- Оборудование для изготовления стержней по Cold-Box-Amin процессу: Технология, основанная на отверждении формовочной смеси с помощью газообразного амина․ Обеспечивает высокую точность и гладкость поверхности стержней․
- Оборудование для изготовления стержней по Hot-Box процессу: Технология, основанная на отверждении формовочной смеси при нагреве․ Позволяет изготавливать прочные и точные стержни․
Оборудование для приготовления и регенерации формовочных смесей
Качество формовочной смеси напрямую влияет на качество литейной формы и, следовательно, отливки․ Для приготовления и регенерации формовочных смесей используется следующее оборудование:
- Смесители: Предназначены для смешивания компонентов формовочной смеси – песка, связующих и добавок․ Бывают различных типов – лопастные, валковые, шнековые и другие․
- Грохоты: Используются для просеивания и сортировки песка․
- Магнитные сепараторы: Предназначены для удаления металлических примесей из формовочной смеси․
- Пескоструйные установки: Используются для очистки песка от остатков связующих материалов․
- Термические регенераторы: Предназначены для удаления органических связующих из отработанной формовочной смеси путем нагрева․
- Механические регенераторы: Используют механическое воздействие для отделения связующих от песка․
Плавильное оборудование
Плавильное оборудование предназначено для расплавления металлов и сплавов перед заливкой в литейные формы․ Выбор плавильного оборудования зависит от типа металла, требуемой производительности и других факторов․
Индукционные печи
Индукционные печи используют электромагнитную индукцию для нагрева и расплавления металла․ Они обеспечивают быстрый и чистый процесс плавки с высокой точностью контроля температуры․
- Тигельные индукционные печи: Металл расплавляется в тигле, расположенном внутри индуктора․ Подходят для плавки различных металлов и сплавов небольшими партиями․
- Канальные индукционные печи: Металл расплавляется в канале, образованном индуктором и футеровкой печи․ Используются для плавки больших объемов металла․
Дуговые печи
Дуговые печи используют электрическую дугу для нагрева и расплавления металла․ Они обладают высокой производительностью и могут использоваться для плавки широкого спектра металлов и сплавов․
- Дуговые печи прямого нагрева: Электрическая дуга горит между электродом и металлом․
- Дуговые печи косвенного нагрева: Электрическая дуга горит между двумя электродами, а тепло передается металлу излучением․
Вагранки
Вагранки – шахтные печи, в которых металл расплавляется при сжигании кокса․ Они являются традиционным типом плавильного оборудования для чугуна․
Электрошлаковые печи
Электрошлаковые печи (ЭШП) используют электрошлаковый переплав для очистки и рафинирования металла․ Они обеспечивают получение высококачественных отливок с улучшенными механическими свойствами․
Газовые печи
Газовые печи используют сжигание газа для нагрева и расплавления металла․ Они часто используются для плавки цветных металлов и сплавов․
Заливочное оборудование
Заливочное оборудование предназначено для подачи расплавленного металла в литейные формы․ Оно должно обеспечивать точную и равномерную заливку без образования дефектов․
Заливочные ковши
Заливочные ковши используются для транспортировки и заливки расплавленного металла в литейные формы․ Они бывают различных размеров и конструкций, в зависимости от объема заливаемого металла и способа заливки․
Заливочные машины
Заливочные машины предназначены для автоматизированной заливки расплавленного металла в литейные формы․ Они обеспечивают высокую точность и повторяемость процесса заливки, что особенно важно при серийном производстве․
- Машины литья под давлением: Расплавленный металл впрыскивается в форму под высоким давлением․ Обеспечивают высокую точность и гладкость поверхности отливок․
- Машины центробежного литья: Расплавленный металл заливается в форму, вращающуюся с высокой скоростью․ Используются для изготовления труб, втулок и других деталей с осевой симметрией․
- Машины литья по выплавляемым моделям: Расплавленный металл заливается в форму, изготовленную на основе выплавляемой модели․ Позволяют получать отливки сложной формы с высокой точностью․
Оборудование для выбивки отливок
Оборудование для выбивки отливок предназначено для извлечения отливок из литейных форм и удаления остатков формовочной смеси․
Вибрационные выбивные решетки
Вибрационные выбивные решетки используют вибрацию для разрушения литейной формы и отделения отливки․ Они являются простым и эффективным способом выбивки отливок․
Гидравлические выбивные прессы
Гидравлические выбивные прессы используют гидравлическое давление для выбивки отливок из форм․ Они применяются для выбивки крупных и сложных отливок․
Пескоструйные камеры
Пескоструйные камеры используются для очистки отливок от остатков формовочной смеси и окалины․ Они позволяют получить чистую и гладкую поверхность отливки․
Дробеструйные камеры
Дробеструйные камеры используются для очистки отливок от остатков формовочной смеси и окалины с использованием стальной или чугунной дроби․ Они обеспечивают более интенсивную очистку, чем пескоструйные камеры․
Оборудование для термической обработки отливок
Термическая обработка отливок предназначена для улучшения их механических свойств, таких как прочность, твердость и пластичность․ Для термической обработки используются различные типы печей․
Камерные печи
Камерные печи – универсальный тип печей, используемый для различных видов термической обработки․ Они обеспечивают равномерный нагрев и охлаждение отливок․
Шахтные печи
Шахтные печи используются для термической обработки длинномерных деталей․ Они обеспечивают вертикальное расположение деталей в печи․
Проходные печи
Проходные печи – автоматизированные печи, в которых отливки перемещаются через различные зоны нагрева и охлаждения․ Они используются для серийной термической обработки․
Индукционные нагревательные установки
Индукционные нагревательные установки используют электромагнитную индукцию для нагрева отливок․ Они обеспечивают быстрый и локальный нагрев․
Оборудование для контроля качества отливок
Контроль качества отливок – важный этап литейного производства․ Он позволяет выявить дефекты и отклонения от заданных параметров․
Оборудование для визуального контроля
Визуальный контроль – самый простой и доступный метод контроля качества отливок․ Он позволяет выявить поверхностные дефекты, такие как трещины, поры и раковины․
Оборудование для измерения размеров
Измерение размеров отливок производится с помощью различных инструментов, таких как штангенциркули, микрометры и координатно-измерительные машины (КИМ)․ Оно позволяет проверить соответствие размеров отливок чертежам․
Оборудование для неразрушающего контроля (NDT)
Неразрушающий контроль (NDT) позволяет выявить внутренние дефекты в отливках без их разрушения․ К методам NDT относятся:
- Рентгеновский контроль: Использует рентгеновское излучение для выявления внутренних дефектов, таких как поры, трещины и включения․
- Ультразвуковой контроль: Использует ультразвуковые волны для выявления внутренних дефектов․
- Магнитопорошковый контроль: Использует магнитное поле и порошок для выявления поверхностных и подповерхностных дефектов в ферромагнитных материалах․
- Капиллярный контроль: Использует капиллярное проникновение жидкости для выявления поверхностных дефектов․
Оборудование для механических испытаний
Механические испытания позволяют определить механические свойства отливок, такие как прочность, твердость и пластичность․ К механическим испытаниям относятся:
- Испытание на растяжение: Определяет предел прочности, предел текучести и относительное удлинение материала․
- Испытание на сжатие: Определяет предел прочности при сжатии материала․
- Испытание на изгиб: Определяет прочность материала при изгибе․
- Испытание на твердость: Определяет твердость материала по различным шкалам (Бринелля, Роквелла, Виккерса)․
- Ударная вязкость: Определяет способность материала сопротивляться хрупкому разрушению при ударных нагрузках․
Выбор литейного оборудования
Выбор литейного оборудования – сложная задача, требующая учета множества факторов․ При выборе оборудования необходимо учитывать:
- Тип металла и сплава: Разные металлы и сплавы требуют различных типов плавильного и заливочного оборудования․
- Производительность: Производительность оборудования должна соответствовать требуемому объему производства․
- Точность и качество отливок: Выбор оборудования должен обеспечивать требуемую точность размеров и качество поверхности отливок․
- Бюджет: Стоимость оборудования должна соответствовать бюджету предприятия․
- Условия эксплуатации: Оборудование должно соответствовать условиям эксплуатации в литейном цехе․
- Уровень автоматизации: Уровень автоматизации оборудования должен соответствовать требованиям производства․
- Энергоэффективность: Энергоэффективность оборудования влияет на эксплуатационные расходы․
- Безопасность: Оборудование должно соответствовать требованиям безопасности․
Тщательный анализ всех этих факторов позволит выбрать оптимальное литейное оборудование, обеспечивающее эффективное и экономичное производство отливок․ Консультации со специалистами в области литейного производства также могут быть полезны при выборе оборудования․
Выбор подходящего литейного оборудования является ключевым фактором успеха любого литейного производства․ Необходимо учитывать множество факторов, таких как тип металла, требуемая производительность и бюджет․ Внедрение современных технологий и автоматизации позволяет значительно повысить эффективность и качество литейных процессов․ Постоянное обновление парка оборудования и обучение персонала новым технологиям – залог конкурентоспособности литейного предприятия․
Описание: В статье рассмотрены различные **виды литейного оборудования**, используемые в литейном производстве, от подготовки форм до контроля качества готовых отливок․
