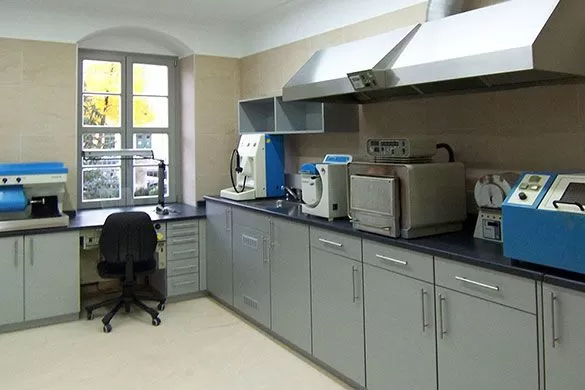

Современная литейная лаборатория – это сердце любого литейного производства, обеспечивающее контроль качества, разработку новых сплавов и оптимизацию технологических процессов. Оснащение и оборудование литейной лаборатории играет решающую роль в обеспечении стабильности производства, снижении брака и повышении конкурентоспособности предприятия. От правильного выбора оборудования зависит точность анализов, скорость получения результатов и, как следствие, эффективность всей работы лаборатории. В данной статье мы подробно рассмотрим основные типы оборудования, используемого в литейных лабораториях, а также факторы, которые необходимо учитывать при его выборе.
Основные Функции и Задачи Литейной Лаборатории
Литейная лаборатория выполняет широкий спектр задач, направленных на контроль качества литья и оптимизацию производственных процессов. Среди основных функций можно выделить:
- Контроль химического состава сплавов: Определение процентного содержания различных элементов в сплаве, что напрямую влияет на его механические и физические свойства.
- Контроль механических свойств: Испытания на прочность, твердость, ударную вязкость и другие параметры, характеризующие способность материала выдерживать нагрузки.
- Металлографический анализ: Исследование микроструктуры металла для выявления дефектов, оценки размера зерна и определения фазового состава.
- Контроль качества формовочных и стержневых смесей: Определение влажности, зернового состава, газопроницаемости и других параметров, влияющих на качество литья.
- Разработка новых сплавов и технологий литья: Проведение исследований для создания новых материалов с заданными свойствами и оптимизации существующих технологических процессов.
- Анализ дефектов литья: Выявление причин возникновения дефектов (пористость, трещины, усадочные раковины) и разработка мер по их устранению.
- Экологический контроль: Определение концентрации вредных веществ в выбросах и отходах литейного производства.
Основные Типы Оборудования для Литейной Лаборатории
Оборудование для литейной лаборатории можно классифицировать по различным критериям, например, по назначению или по принципу действия. Ниже приведены основные типы оборудования, используемые в современных литейных лабораториях:
Оборудование для химического анализа
Данный тип оборудования предназначен для определения химического состава сплавов. К нему относятся:
- Оптические эмиссионные спектрометры (ОЭС): Позволяют быстро и точно определять концентрацию большинства элементов в сплаве. Принцип работы основан на анализе спектра излучения, возникающего при возбуждении атомов образца в электрическом разряде. Современные ОЭС могут быть как стационарными, так и портативными.
- Рентгенофлуоресцентные спектрометры (РФС): Используются для определения химического состава твердых, жидких и порошкообразных образцов. Принцип работы основан на анализе спектра флуоресцентного излучения, возникающего при облучении образца рентгеновскими лучами. РФС обладают высокой точностью и не требуют сложной пробоподготовки.
- Атомно-абсорбционные спектрометры (ААС): Применяются для определения концентрации отдельных элементов в растворах. Принцип работы основан на измерении поглощения света определенной длины волны атомами анализируемого элемента. ААС обладают высокой чувствительностью и могут использоваться для определения следовых количеств элементов.
- Индуктивно-связанная плазменная атомно-эмиссионная спектрометрия (ИСП-АЭС): Используется для многоэлементного анализа растворов. Принцип работы основан на возбуждении атомов образца в индуктивно-связанной плазме и анализе спектра излучения. ИСП-АЭС обладает высокой чувствительностью и широким диапазоном определяемых элементов.
- Анализаторы углерода и серы: Предназначены для определения содержания углерода и серы в металлах и сплавах. Принцип работы основан на сжигании образца в потоке кислорода и измерении количества образующихся оксидов углерода и серы.
- Автоматические титраторы: Используются для проведения титриметрических анализов. Автоматические титраторы позволяют повысить точность и скорость анализа, а также снизить влияние человеческого фактора.
Оборудование для механических испытаний
Данный тип оборудования предназначен для определения механических свойств металлов и сплавов. К нему относятся:
- Универсальные испытательные машины: Предназначены для проведения испытаний на растяжение, сжатие, изгиб и другие виды нагружения. Универсальные испытательные машины могут быть электромеханическими или гидравлическими.
- Твердомеры: Используются для определения твердости металлов и сплавов по различным шкалам (Виккерса, Роквелла, Бринелля). Твердомеры могут быть стационарными или портативными.
- Копры маятниковые: Предназначены для определения ударной вязкости металлов и сплавов. Принцип работы основан на измерении энергии, затраченной на разрушение образца при ударе маятника.
- Установки для испытаний на ползучесть: Используются для определения деформации материала под постоянной нагрузкой при высокой температуре. Испытания на ползучесть позволяют оценить долговечность материала в условиях эксплуатации.
- Установки для испытаний на усталость: Предназначены для определения сопротивления материала к разрушению при циклическом нагружении. Испытания на усталость позволяют оценить долговечность материала в условиях переменной нагрузки.
Оборудование для металлографического анализа
Данный тип оборудования предназначен для исследования микроструктуры металлов и сплавов. К нему относятся:
- Металлографические микроскопы: Используются для визуального наблюдения микроструктуры металла. Металлографические микроскопы могут быть оптическими или электронными.
- Оборудование для пробоподготовки: Включает в себя станки для резки, шлифования и полирования образцов. Качественная пробоподготовка является важным этапом металлографического анализа, обеспечивающим получение четкого изображения микроструктуры.
- Оборудование для травления: Используется для выявления структуры металла путем избирательного растворения различных фаз. Травление позволяет визуализировать границы зерен, включения и другие структурные элементы.
- Анализаторы изображений: Используются для количественной оценки параметров микроструктуры (размер зерна, объемная доля фаз и т.д.). Анализаторы изображений позволяют автоматизировать процесс анализа и получить объективные результаты.
- Сканирующие электронные микроскопы (СЭМ): Позволяют получать изображения поверхности образца с высоким разрешением. СЭМ используются для изучения морфологии поверхности, анализа химического состава и выявления дефектов.
- Трансмиссионные электронные микроскопы (ТЭМ): Позволяют получать изображения микроструктуры образца с атомным разрешением. ТЭМ используются для изучения дефектов кристаллической решетки, фазового состава и других структурных особенностей материала.
Оборудование для контроля качества формовочных и стержневых смесей
Данный тип оборудования предназначен для определения свойств формовочных и стержневых смесей. К нему относятся:
- Приборы для определения влажности: Используются для измерения содержания влаги в формовочных и стержневых смесях. Влажность оказывает значительное влияние на прочность и газопроницаемость смеси.
- Приборы для определения газопроницаемости: Используются для измерения способности смеси пропускать газы. Газопроницаемость является важным параметром, определяющим качество литья.
- Приборы для определения прочности: Используются для измерения прочности смеси на сжатие, растяжение и изгиб. Прочность смеси влияет на стойкость формы и стержня при заливке металла.
- Ситовой анализатор: Используется для определения зернового состава смеси. Зерновой состав влияет на прочность, газопроницаемость и другие свойства смеси.
- Оборудование для определения термостойкости: Используется для оценки способности смеси сохранять свои свойства при высоких температурах. Термостойкость является важным параметром при литье в песчаные формы.
Вспомогательное оборудование
Помимо основного оборудования, в литейной лаборатории необходимо вспомогательное оборудование, обеспечивающее нормальное функционирование лаборатории. К нему относятся:
- Весы: Для точного взвешивания образцов и реагентов.
- Сушильные шкафы: Для сушки образцов и посуды.
- Муфельные печи: Для нагрева образцов до высоких температур.
- Лабораторная посуда и реактивы: Для проведения химических анализов.
- Системы вентиляции и очистки воздуха: Для обеспечения безопасных условий работы в лаборатории.
- Компьютерное оборудование и программное обеспечение: Для обработки и анализа данных.
Факторы, Которые Необходимо Учитывать При Выборе Оборудования
При выборе оборудования для литейной лаборатории необходимо учитывать ряд факторов, таких как:
- Тип и объем производства: Необходимо учитывать тип литья (чугунное, стальное, цветное) и объем производства. Для крупносерийного производства требуется более производительное и автоматизированное оборудование.
- Требования к точности анализов: Необходимо учитывать требования к точности анализов, предъявляемые к литейной продукции. Для высокоточного литья требуется более точное и современное оборудование.
- Бюджет: Необходимо учитывать бюджет, выделенный на оснащение лаборатории. Стоимость оборудования может варьироваться в широких пределах в зависимости от типа, производителя и функциональности.
- Квалификация персонала: Необходимо учитывать квалификацию персонала, который будет работать на оборудовании. Необходимо выбирать оборудование, которое легко освоить и обслуживать.
- Сервисное обслуживание: Необходимо учитывать наличие сервисного обслуживания и запасных частей для оборудования. Важно выбирать оборудование, которое можно быстро и качественно отремонтировать в случае поломки.
- Соответствие стандартам и нормативам: Оборудование должно соответствовать действующим стандартам и нормативам в области литейного производства; Необходимо убедиться, что оборудование имеет все необходимые сертификаты и разрешения.
Эргономика и Безопасность
Эргономика и безопасность играют важную роль при выборе оборудования для литейной лаборатории. Оборудование должно быть удобным в использовании, чтобы снизить утомляемость персонала и повысить производительность труда. Важно, чтобы оборудование было оснащено системами безопасности, предотвращающими травмы и несчастные случаи. Необходимо обеспечить хорошую вентиляцию в лаборатории и использовать средства индивидуальной защиты (очки, перчатки, респираторы). Регулярные инструктажи по технике безопасности и правилам работы с оборудованием помогут предотвратить несчастные случаи.
Автоматизация и Цифровизация
Автоматизация и цифровизация становятся все более важными в современных литейных лабораториях. Автоматизированное оборудование позволяет повысить точность и скорость анализов, снизить влияние человеческого фактора и улучшить условия труда. Цифровые системы управления позволяют собирать, обрабатывать и анализировать данные, что помогает оптимизировать производственные процессы и повысить качество литья. Внедрение систем автоматизации и цифровизации требует значительных инвестиций, но в долгосрочной перспективе это позволяет повысить конкурентоспособность предприятия.
Перспективы развития оборудования для литейных лабораторий
Оборудование для литейных лабораторий постоянно совершенствуется. Разрабатываются новые методы анализа и новые типы оборудования, позволяющие получать более точные и быстрые результаты. В будущем можно ожидать:
- Повышения точности и чувствительности аналитического оборудования.
- Развития методов неразрушающего контроля литья.
- Внедрения искусственного интеллекта для анализа данных и оптимизации производственных процессов.
- Разработки портативного и мобильного оборудования для экспресс-анализа.
- Интеграции оборудования в единую информационную систему предприятия.
Внедрение новых технологий и оборудования позволит литейным предприятиям повысить качество продукции, снизить затраты и улучшить экологические показатели.
Выбор оснащения и оборудования литейной лаборатории – это важный и ответственный процесс, требующий тщательного анализа и планирования. Необходимо учитывать множество факторов, таких как тип и объем производства, требования к точности анализов, бюджет, квалификация персонала и наличие сервисного обслуживания. Правильно выбранное оборудование позволит обеспечить стабильное качество литья, оптимизировать производственные процессы и повысить конкурентоспособность предприятия.
Описание: В статье рассматривается важность современного оснащения и оборудования для литейной лаборатории, обеспечивающего контроль качества и разработку новых сплавов.
