Как подключить солнечные батареи к аккумулятору: пошаговая инструкция

Солнечная энергия становится все более популярным и доступным способом получения электроэнергии. Она позволяет не только экономить на счетах за электричество, но и вносить вклад в защиту окружающей среды. Использование солнечных батарей в сочетании с аккумуляторами открывает возможности для создания автономных систем электроснабжения, которые могут обеспечить энергией дом, дачу или даже небольшое предприятие. В этой статье мы подробно рассмотрим процесс подключения солнечных батарей к аккумулятору, предоставим пошаговые инструкции и дадим полезные советы для обеспечения надежной и эффективной работы вашей системы.

Что вам понадобится для подключения солнечных батарей к аккумулятору?

Прежде чем приступить к подключению, убедитесь, что у вас есть все необходимые компоненты и инструменты. Отсутствие даже одной детали может задержать процесс и повлиять на конечный результат. Тщательная подготовка – залог успешной установки.

• Солнечные панели: Выберите панели подходящей мощности в зависимости от ваших потребностей в энергии. Учитывайте климатические условия вашего региона и возможные затенения.
• Аккумулятор: Определите необходимую емкость аккумулятора исходя из предполагаемого потребления энергии и количества дней автономной работы. Существуют различные типы аккумуляторов, такие как свинцово-кислотные, литий-ионные и другие, каждый из которых имеет свои преимущества и недостатки.
• Контроллер заряда: Этот прибор необходим для регулирования напряжения и тока, поступающих от солнечных панелей к аккумулятору. Он предотвращает перезаряд и глубокий разряд аккумулятора, тем самым продлевая срок его службы.
• Инвертор (опционально): Если вам необходимо питать устройства, работающие от переменного тока (220В), вам понадобится инвертор, который преобразует постоянный ток от аккумулятора в переменный.
• Провода и разъемы: Используйте провода и разъемы, рассчитанные на соответствующую силу тока и напряжение. Убедитесь, что они устойчивы к воздействию окружающей среды.
• Защитное оборудование: Автоматические выключатели (предохранители) и устройства защиты от перенапряжения необходимы для обеспечения безопасности системы и защиты от коротких замыканий и перегрузок.
• Инструменты: Вам понадобятся инструменты для резки и зачистки проводов, обжимки разъемов, а также мультиметр для измерения напряжения и тока.

Выбор солнечных панелей

Выбор солнечных панелей – это важный этап, который определяет эффективность всей системы. Существуют различные типы солнечных панелей, такие как монокристаллические, поликристаллические и тонкопленочные. Монокристаллические панели обычно обладают более высокой эффективностью, но и стоят дороже. Поликристаллические панели более доступны по цене, но имеют немного меньшую эффективность. Тонкопленочные панели менее эффективны, но более гибкие и могут быть установлены на неровных поверхностях.

При выборе панелей учитывайте следующие факторы:

• Мощность: Определите необходимую мощность панелей исходя из ваших потребностей в энергии.
• Эффективность: Чем выше эффективность, тем меньше площадь панелей потребуется для получения необходимой мощности.
• Размер и вес: Учитывайте доступное место для установки панелей и их вес, особенно если они будут устанавливаться на крыше.
• Гарантия: Обратите внимание на гарантийный срок, предоставляемый производителем.
• Цена: Сравните цены различных моделей и производителей, чтобы выбрать оптимальное соотношение цены и качества.

Выбор аккумулятора

Аккумулятор является ключевым элементом системы, обеспечивающим хранение энергии, вырабатываемой солнечными панелями. Правильный выбор аккумулятора гарантирует надежную и долговечную работу системы.

Существует несколько типов аккумуляторов, используемых в солнечных энергетических системах:

• Свинцово-кислотные аккумуляторы: Это самый распространенный и доступный тип аккумуляторов. Они относительно недороги, но имеют меньший срок службы и требуют регулярного обслуживания. Существуют различные типы свинцово-кислотных аккумуляторов, такие как AGM (Absorbent Glass Mat) и GEL, которые более устойчивы к глубоким разрядам и не требуют долива электролита.
• Литий-ионные аккумуляторы: Литий-ионные аккумуляторы обладают более высокой плотностью энергии, длительным сроком службы и не требуют обслуживания. Однако они стоят дороже свинцово-кислотных аккумуляторов и требуют более сложной системы управления зарядом.
• Никель-металлгидридные (NiMH) аккумуляторы: Этот тип аккумуляторов обладает хорошими характеристиками, но менее распространен, чем свинцово-кислотные и литий-ионные аккумуляторы.

При выборе аккумулятора учитывайте следующие факторы:

• Емкость: Определите необходимую емкость аккумулятора исходя из предполагаемого потребления энергии и количества дней автономной работы. Емкость измеряется в ампер-часах (Ah).
• Напряжение: Напряжение аккумулятора должно соответствовать напряжению системы (обычно 12В, 24В или 48В).
• Глубина разряда (DOD): Указывает, на сколько можно разрядить аккумулятор без ущерба для его срока службы. Для свинцово-кислотных аккумуляторов рекомендуется не разряжать их более чем на 50%.
• Срок службы: Указывает на количество циклов заряд-разряд, которое аккумулятор может выдержать до того, как его емкость снизится до определенного уровня.
• Цена: Сравните цены различных моделей и производителей, чтобы выбрать оптимальное соотношение цены и качества.

Выбор контроллера заряда

Контроллер заряда является неотъемлемой частью системы, обеспечивающей правильную зарядку аккумулятора и предотвращающей его перезаряд и глубокий разряд. Существуют два основных типа контроллеров заряда: PWM (Pulse Width Modulation) и MPPT (Maximum Power Point Tracking).

PWM контроллеры – это более простые и дешевые контроллеры, которые подходят для небольших систем с напряжением солнечных панелей, близким к напряжению аккумулятора. Они работают путем широтно-импульсной модуляции, регулируя ток, поступающий от солнечных панелей к аккумулятору.

MPPT контроллеры – это более сложные и дорогие контроллеры, которые отслеживают точку максимальной мощности (MPP) солнечных панелей и преобразуют избыточное напряжение в дополнительный ток, что позволяет повысить эффективность системы. MPPT контроллеры особенно эффективны при использовании солнечных панелей с высоким напряжением или при переменчивой погоде.

При выборе контроллера заряда учитывайте следующие факторы:

• Тип контроллера: Выберите тип контроллера в зависимости от ваших потребностей и бюджета. Для небольших систем подойдут PWM контроллеры, а для более крупных и эффективных систем – MPPT контроллеры.
• Напряжение и ток: Контроллер должен быть рассчитан на напряжение и ток, генерируемые солнечными панелями и требуемые аккумулятором.
• Функции защиты: Убедитесь, что контроллер имеет функции защиты от перегрузки, короткого замыкания и обратной полярности.
• Производитель: Выбирайте контроллеры от известных и надежных производителей.

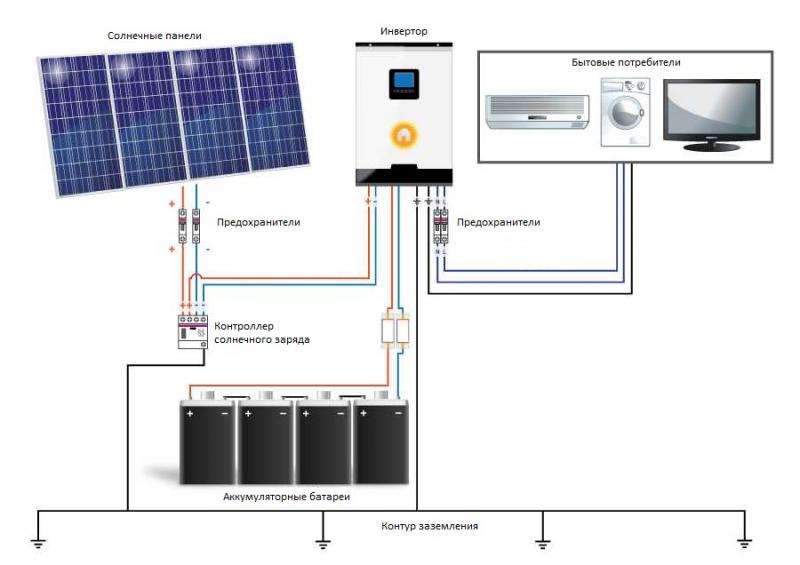

Пошаговая инструкция по подключению солнечных батарей к аккумулятору

Теперь, когда у вас есть все необходимые компоненты и инструменты, можно приступать к подключению солнечных батарей к аккумулятору. Следуйте этим пошаговым инструкциям, чтобы обеспечить правильную и безопасную установку.

Шаг 1: Подготовка места установки

Выберите подходящее место для установки солнечных панелей и аккумулятора. Солнечные панели должны быть установлены в месте, где они будут получать максимальное количество солнечного света в течение дня. Аккумулятор должен быть установлен в сухом и прохладном месте, защищенном от экстремальных температур.

Шаг 2: Монтаж солнечных панелей

Установите солнечные панели на крыше или другой подходящей поверхности с помощью специальных креплений. Убедитесь, что панели надежно закреплены и не подвержены воздействию ветра. Ориентируйте панели на юг (в Северном полушарии) или на север (в Южном полушарии) под углом, соответствующим широте вашего местоположения.

Шаг 3: Подключение солнечных панелей к контроллеру заряда

Подключите солнечные панели к контроллеру заряда, соблюдая полярность. Обычно на контроллере заряда есть клеммы, обозначенные как "+" и "-", к которым подключаются провода от солнечных панелей. Используйте провода подходящего сечения и разъемы для надежного соединения.

Шаг 4: Подключение аккумулятора к контроллеру заряда

Подключите аккумулятор к контроллеру заряда, также соблюдая полярность. Убедитесь, что напряжение аккумулятора соответствует напряжению, указанному на контроллере заряда. Используйте провода подходящего сечения и разъемы для надежного соединения.

Шаг 5: Подключение инвертора (опционально)

Если вам необходимо питать устройства, работающие от переменного тока (220В), подключите инвертор к аккумулятору, соблюдая полярность. Убедитесь, что мощность инвертора соответствует суммарной мощности подключаемых устройств.

Шаг 6: Проверка системы

После подключения всех компонентов проверьте систему с помощью мультиметра. Убедитесь, что напряжение на аккумуляторе соответствует норме, и что контроллер заряда правильно регулирует ток, поступающий от солнечных панелей. Включите нагрузку и убедитесь, что система работает стабильно.

Советы по обеспечению безопасности

При работе с электрическими устройствами необходимо соблюдать правила безопасности, чтобы избежать поражения электрическим током и повреждения оборудования.

• Перед началом работы отключите все источники питания.
• Используйте инструменты с изолированными рукоятками.
• Не работайте во влажной среде.
• Проверяйте состояние проводов и разъемов перед подключением.
• Не допускайте коротких замыканий.
• Устанавливайте автоматические выключатели (предохранители) для защиты от перегрузок и коротких замыканий.
• Используйте устройства защиты от перенапряжения для защиты от скачков напряжения.

Обслуживание системы

Для обеспечения надежной и долговечной работы системы необходимо регулярно проводить ее обслуживание.

• Проверяйте состояние солнечных панелей и очищайте их от пыли и грязи.
• Проверяйте состояние аккумулятора и следите за уровнем электролита (если необходимо).
• Проверяйте состояние проводов и разъемов и подтягивайте их при необходимости.
• Проверяйте работу контроллера заряда и инвертора.
• Регулярно проверяйте напряжение и ток системы с помощью мультиметра.

Распространенные проблемы и их решения

В процессе эксплуатации системы могут возникать различные проблемы. Вот некоторые из них и способы их решения:

• Низкое напряжение аккумулятора: Проверьте состояние солнечных панелей, контроллера заряда и аккумулятора. Возможно, необходимо очистить панели, заменить контроллер заряда или аккумулятор.
• Перезаряд аккумулятора: Проверьте работу контроллера заряда. Возможно, он неисправен и требует замены.
• Нестабильная работа инвертора: Проверьте напряжение аккумулятора и мощность подключаемых устройств. Возможно, напряжение аккумулятора слишком низкое, или мощность подключаемых устройств превышает мощность инвертора.
• Отсутствие зарядки аккумулятора: Проверьте подключение солнечных панелей к контроллеру заряда, а также работу самого контроллера. Возможно, проблема в проводке или неисправности оборудования.

Примеры использования солнечных батарей с аккумуляторами

Системы на основе солнечных батарей и аккумуляторов могут использоваться в различных сферах:

• Автономное электроснабжение домов и дач: Обеспечение электроэнергией домов и дач, не подключенных к центральной электросети.
• Электроснабжение кемпингов и туристических стоянок: Обеспечение электроэнергией для освещения, зарядки мобильных устройств и работы бытовой техники в походных условиях.
• Системы резервного электроснабжения: Обеспечение электроэнергией при отключении центральной электросети.
• Уличное освещение: Обеспечение электроэнергией для уличных фонарей и светильников.
• Электроснабжение сельскохозяйственных объектов: Обеспечение электроэнергией для насосов, систем полива и других сельскохозяйственных устройств.

Расчет необходимой мощности солнечных панелей и емкости аккумулятора

Правильный расчет мощности солнечных панелей и емкости аккумулятора – это ключевой фактор для обеспечения надежной и эффективной работы системы.

Расчет мощности солнечных панелей:

1. Определите суточное потребление энергии в ватт-часах (Wh). Для этого суммируйте мощность всех устройств, которые будут использоваться в течение дня, и умножьте на время их работы.
2. Разделите суточное потребление энергии на количество часов солнечного света в день в вашем регионе. Это даст вам необходимую мощность солнечных панелей в ваттах (W).
3. Учтите потери энергии в системе (обычно около 20%). Умножьте полученную мощность на 1,2.

Расчет емкости аккумулятора:

1. Определите суточное потребление энергии в ватт-часах (Wh).
2. Определите количество дней автономной работы, которое вам необходимо.
3. Умножьте суточное потребление энергии на количество дней автономной работы. Это даст вам необходимую емкость аккумулятора в ватт-часах (Wh).
4. Разделите полученную емкость на напряжение аккумулятора (обычно 12В, 24В или 48В). Это даст вам необходимую емкость аккумулятора в ампер-часах (Ah).
5. Учтите глубину разряда (DOD) аккумулятора. Для свинцово-кислотных аккумуляторов рекомендуется не разряжать их более чем на 50%. Разделите полученную емкость на 0,5.

Будущее солнечной энергетики

Солнечная энергетика продолжает развиваться и совершенствоваться. Появляются новые технологии, снижается стоимость оборудования, и повышается эффективность солнечных панелей. В будущем солнечная энергия станет еще более доступной и распространенной, и будет играть все более важную роль в обеспечении энергией нашей планеты. Развитие технологий хранения энергии, таких как новые типы аккумуляторов, позволит сделать солнечные энергетические системы еще более автономными и надежными. Интеграция солнечной энергии в городскую инфраструктуру также является перспективным направлением, позволяющим снизить зависимость от традиционных источников энергии и улучшить экологическую обстановку.

Подключение солнечных батарей к аккумулятору – это отличный способ получить независимость от центральной электросети и снизить затраты на электроэнергию. Эта технология позволяет создавать автономные системы электроснабжения для различных нужд, от небольших домов и дач до крупных промышленных объектов. Соблюдая правила безопасности и рекомендации по обслуживанию, вы сможете обеспечить надежную и долговечную работу вашей системы.
