Фланцевая задвижка: конструкция, типы и принцип работы

Задвижка с фланцем – это один из наиболее распространенных типов запорной арматуры, используемый в трубопроводных системах для перекрытия или регулирования потока жидкости или газа․ Ее широкое применение обусловлено простотой конструкции, надежностью и возможностью использования в различных условиях эксплуатации․ Разберемся подробнее, что представляет собой эта деталь, из чего она состоит и в каких сферах она находит свое применение․ Понимание принципа работы и особенностей задвижки с фланцем поможет сделать правильный выбор при проектировании и обслуживании трубопроводных систем․

Конструкция и принцип работы фланцевой задвижки

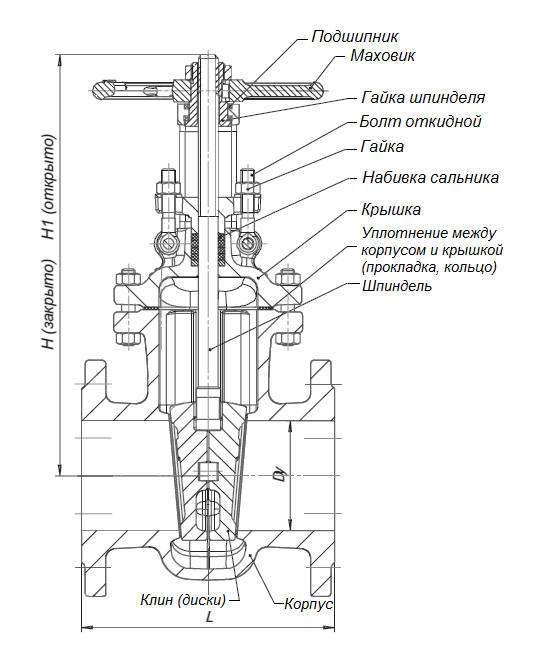

Фланцевая задвижка состоит из нескольких основных элементов, каждый из которых выполняет свою функцию, обеспечивая надежную и эффективную работу устройства․

Основные элементы конструкции:

• Корпус: Является основным элементом, в котором размещаются все остальные детали задвижки․ Корпус изготавливается из различных материалов, таких как чугун, сталь, нержавеющая сталь, в зависимости от условий эксплуатации и свойств транспортируемой среды․
• Крышка: Закрывает корпус сверху и обеспечивает доступ к внутренним элементам для обслуживания и ремонта․ Крышка крепится к корпусу болтами или шпильками․
• Затвор: Представляет собой подвижный элемент, который непосредственно перекрывает поток среды․ Затвор может быть выполнен в виде клина, диска или параллельных пластин․
• Шпиндель: Передает усилие от маховика или привода к затвору, обеспечивая его перемещение вверх и вниз․ Шпиндель может быть выдвижным или невыдвижным․
• Маховик: Используется для ручного управления задвижкой․ Вращение маховика передается на шпиндель, который перемещает затвор․
• Фланцы: Предназначены для присоединения задвижки к трубопроводу․ Фланцы имеют отверстия для болтов или шпилек, обеспечивающих надежное соединение․
• Уплотнения: Обеспечивают герметичность соединения между корпусом, крышкой, шпинделем и затвором․ Уплотнения изготавливаются из различных материалов, таких как резина, фторопласт, графит, в зависимости от условий эксплуатации․

Принцип работы:

Принцип работы фланцевой задвижки достаточно прост․ Вращение маховика приводит в движение шпиндель, который, в свою очередь, перемещает затвор вверх или вниз․ Когда затвор находится в нижнем положении, он перекрывает проходное отверстие в корпусе, прекращая поток среды․ Когда затвор поднимается, проходное отверстие открывается, позволяя среде свободно проходить через задвижку․ Герметичность обеспечивается плотным прилеганием затвора к седлу в корпусе задвижки․

Типы фланцевых задвижек

Существует несколько типов фланцевых задвижек, отличающихся по конструкции затвора, типу шпинделя и материалу изготовления․ Выбор конкретного типа зависит от условий эксплуатации, свойств транспортируемой среды и требований к герметичности․

По конструкции затвора:

• Клиновые задвижки: Наиболее распространенный тип․ Затвор имеет форму клина, который плотно прилегает к седлам в корпусе, обеспечивая высокую герметичность․ Клиновые задвижки хорошо подходят для использования в условиях высокого давления и температуры․
• Параллельные задвижки: Затвор состоит из двух параллельных пластин, которые прижимаются к седлам под давлением среды․ Параллельные задвижки обеспечивают меньшую герметичность, чем клиновые, но имеют меньшее гидравлическое сопротивление․
• Шиберные задвижки: Затвор имеет форму ножа, который перемещается поперек потока среды․ Шиберные задвижки используются для перекрытия потока сред с высоким содержанием твердых частиц, таких как пульпа, шлам и т․д․

По типу шпинделя:

• Задвижки с выдвижным шпинделем: Шпиндель выдвигается вверх при открытии задвижки․ Такая конструкция позволяет визуально контролировать положение затвора․ Однако, выдвижной шпиндель требует большего пространства для установки․
• Задвижки с невыдвижным шпинделем: Шпиндель остается неподвижным при открытии и закрытии задвижки․ Такая конструкция занимает меньше места, но не позволяет визуально контролировать положение затвора․

По материалу изготовления:

Материал изготовления фланцевой задвижки выбирается в зависимости от свойств транспортируемой среды и условий эксплуатации․ Наиболее распространенные материалы:

• Чугун: Используется для транспортировки воды, пара и других неагрессивных сред при умеренных температурах и давлениях․ Чугунные задвижки отличаются низкой стоимостью и простотой изготовления․
• Сталь: Используется для транспортировки широкого спектра сред, включая агрессивные, при высоких температурах и давлениях․ Стальные задвижки обладают высокой прочностью и надежностью․
• Нержавеющая сталь: Используется для транспортировки агрессивных сред, требующих высокой коррозионной стойкости․ Задвижки из нержавеющей стали применяются в пищевой, химической и фармацевтической промышленности․
• Специальные сплавы: Используются для транспортировки особо агрессивных сред при экстремальных температурах и давлениях․ Задвижки из специальных сплавов отличаются высокой стоимостью и сложной технологией изготовления․

Области применения фланцевых задвижек

Фланцевые задвижки находят широкое применение в различных отраслях промышленности и коммунального хозяйства․ Их универсальность и надежность делают их незаменимыми элементами трубопроводных систем․

Основные области применения:

• Водоснабжение и канализация: Используются для перекрытия и регулирования потока воды в системах водоснабжения и канализации․
• Нефтегазовая промышленность: Используются для транспортировки нефти, газа и других продуктов переработки․
• Химическая промышленность: Используются для транспортировки агрессивных химических веществ․
• Энергетика: Используются в системах паропроводов и тепловых сетей․
• Пищевая промышленность: Используются для транспортировки пищевых продуктов․
• Целлюлозно-бумажная промышленность: Используются для транспортировки целлюлозы и других материалов․
• Металлургия: Используются для транспортировки различных жидкостей и газов в металлургических процессах․
• Судостроение: Используются в трубопроводных системах судов․

Преимущества и недостатки фланцевых задвижек

Как и любой тип запорной арматуры, фланцевые задвижки имеют свои преимущества и недостатки, которые необходимо учитывать при выборе оборудования․

Преимущества:

• Простота конструкции: Фланцевые задвижки имеют простую конструкцию, что обеспечивает их надежность и долговечность․
• Универсальность: Могут использоваться для транспортировки различных сред, включая жидкости, газы и сыпучие материалы․
• Широкий диапазон рабочих температур и давлений: Существуют различные типы фланцевых задвижек, предназначенных для работы в широком диапазоне температур и давлений․
• Простота монтажа и обслуживания: Фланцевое соединение обеспечивает простоту монтажа и демонтажа задвижки для обслуживания и ремонта․
• Доступная цена: Фланцевые задвижки, особенно из чугуна, отличаются относительно низкой стоимостью․

Недостатки:

• Большое гидравлическое сопротивление: По сравнению с шаровыми кранами и дисковыми затворами, фланцевые задвижки создают большее гидравлическое сопротивление потоку среды․
• Медленное открытие и закрытие: Для полного открытия или закрытия задвижки требуется несколько оборотов маховика, что может быть критично в некоторых ситуациях․
• Склонность к засорению: В задвижках с неполнопроходным сечением может накапливаться осадок и грязь, что приводит к снижению пропускной способности и нарушению герметичности․
• Возможность гидроудара: Быстрое закрытие задвижки может привести к гидроудару в трубопроводе․
• Износ уплотнительных поверхностей: При частом использовании уплотнительные поверхности затвора и седла могут изнашиваться, что приводит к утечкам․

Выбор фланцевой задвижки

Выбор фланцевой задвижки – ответственный процесс, требующий учета множества факторов․ Чтобы обеспечить надежную и эффективную работу трубопроводной системы, необходимо правильно подобрать тип задвижки, материал изготовления и другие параметры․

Основные критерии выбора:

• Тип транспортируемой среды: Необходимо учитывать химический состав, температуру, давление и вязкость транспортируемой среды․
• Рабочее давление и температура: Задвижка должна быть рассчитана на максимальное рабочее давление и температуру в трубопроводе․
• Диаметр трубопровода: Диаметр задвижки должен соответствовать диаметру трубопровода․
• Требования к герметичности: Необходимо учитывать требования к герметичности затвора․
• Тип привода: Выбор типа привода (ручной, электрический, пневматический) зависит от условий эксплуатации и требований к автоматизации․
• Материал корпуса и уплотнений: Материал корпуса и уплотнений должен быть устойчив к воздействию транспортируемой среды․
• Производитель: Рекомендуется выбирать задвижки от известных и проверенных производителей, гарантирующих качество и надежность продукции․
• Стоимость: Необходимо учитывать стоимость задвижки и ее обслуживания․

Монтаж и эксплуатация фланцевых задвижек

Правильный монтаж и эксплуатация фланцевых задвижек – залог их долговечной и надежной работы․ Несоблюдение правил монтажа и эксплуатации может привести к преждевременному выходу из строя и аварийным ситуациям․

Рекомендации по монтажу:

• Перед монтажом необходимо тщательно очистить трубопровод от грязи и мусора․
• Убедитесь, что фланцы трубопровода и задвижки соответствуют друг другу по размеру и давлению․
• Используйте качественные прокладки для обеспечения герметичности фланцевого соединения․
• Равномерно затягивайте болты или шпильки фланцевого соединения․
• После монтажа проведите гидравлические испытания для проверки герметичности․

Рекомендации по эксплуатации:

• Регулярно проводите осмотр задвижки на предмет утечек и повреждений․
• Своевременно проводите техническое обслуживание, включая смазку шпинделя и замену уплотнений․
• Не допускайте резкого открытия или закрытия задвижки, чтобы избежать гидроудара․
• При длительном простое задвижки периодически проворачивайте маховик для предотвращения заклинивания․
• Не используйте задвижку для дросселирования потока среды, так как это может привести к износу затвора и седла․

Соблюдение этих простых правил поможет обеспечить долгую и безотказную работу фланцевых задвижек в вашей трубопроводной системе․ Помните, что правильный выбор и эксплуатация – это инвестиции в безопасность и эффективность вашего производства․ Регулярный осмотр и своевременное обслуживание позволят выявить и устранить потенциальные проблемы на ранних стадиях․ Это позволит избежать дорогостоящих ремонтов и простоев оборудования․ Игнорирование этих рекомендаций может привести к серьезным последствиям․
