Гибкие трубопроводы, являющиеся важной частью современной инфраструктуры, обеспечивают надежную и эффективную транспортировку различных сред, от воды и газа до нефти и химических веществ. Их уникальная конструкция позволяет им адаптироваться к сложным условиям эксплуатации, компенсируя вибрации, температурные расширения и смещения грунта. В этой статье мы подробно рассмотрим, что такое гибкий трубопровод, его типы, преимущества, области применения и особенности выбора.
Определение и основные характеристики гибкого трубопровода
Гибкий трубопровод – это конструкция, предназначенная для транспортировки жидкостей, газов или сыпучих материалов, отличающаяся от жестких труб способностью к изгибу и деформации без потери герметичности и функциональности. Это достигается благодаря использованию специальных материалов и технологий, позволяющих трубе сохранять свою целостность даже при значительных механических воздействиях.
Основные характеристики, определяющие гибкость трубопровода:
- Материал: Используются полимеры (полиэтилен, полипропилен, ПВХ), металлы (нержавеющая сталь, алюминий) или их комбинации. Выбор материала зависит от условий эксплуатации и транспортируемой среды.
- Конструкция: Может быть гофрированной, спиральной, многослойной или состоять из отдельных секций, соединенных гибкими элементами.
- Устойчивость к давлению: Гибкие трубопроводы должны выдерживать определенное рабочее давление, которое зависит от их назначения.
- Устойчивость к температуре: Материал должен сохранять свои свойства в заданном диапазоне температур, от экстремально низких до высоких.
- Химическая стойкость: Трубопровод должен быть устойчив к воздействию транспортируемой среды и окружающих факторов.
Типы гибких трубопроводов
Существует множество типов гибких трубопроводов, каждый из которых предназначен для определенных условий эксплуатации и задач. Рассмотрим наиболее распространенные типы:
Гофрированные трубопроводы
Гофрированные трубопроводы характеризуются наличием гофр (волнообразных складок) на поверхности, которые обеспечивают их гибкость. Они изготавливаются из различных материалов, таких как нержавеющая сталь, полимеры и композиты. Гофрированные трубы широко используются в системах отопления, водоснабжения, вентиляции и кондиционирования, а также в автомобильной промышленности и машиностроении.
Преимущества гофрированных трубопроводов:
- Высокая гибкость: Легко изгибаются и адаптируются к сложным трассам.
- Устойчивость к вибрациям: Гофрированная структура эффективно гасит вибрации и предотвращает их передачу на другие элементы системы.
- Устойчивость к температурным расширениям: Компенсируют температурные деформации без создания напряжения в системе.
- Простота монтажа: Не требуют специального оборудования и навыков для установки.
Спиральные трубопроводы
Спиральные трубопроводы состоят из спирально навитой ленты, обычно металлической или полимерной. Они обладают высокой прочностью и устойчивостью к давлению, при этом сохраняя достаточную гибкость. Спиральные трубы применяются в горнодобывающей промышленности, строительстве, сельском хозяйстве и других отраслях, где требуется транспортировка абразивных материалов или работа в условиях высокого давления.
Преимущества спиральных трубопроводов:
- Высокая прочность: Способны выдерживать значительные механические нагрузки.
- Устойчивость к давлению: Пригодны для работы в системах с высоким рабочим давлением.
- Абразивостойкость: Устойчивы к износу при транспортировке абразивных материалов.
- Длительный срок службы: Обладают высокой надежностью и долговечностью.
Многослойные трубопроводы
Многослойные трубопроводы состоят из нескольких слоев различных материалов, каждый из которых выполняет определенную функцию. Например, внутренний слой может быть химически стойким, средний – прочным, а внешний – защитным от внешних воздействий. Многослойные трубы широко используются в системах отопления, водоснабжения, газоснабжения и в химической промышленности, где требуется высокая надежность и устойчивость к агрессивным средам.
Преимущества многослойных трубопроводов:
- Комбинация свойств: Сочетают в себе преимущества различных материалов.
- Высокая надежность: Многослойная структура обеспечивает дополнительную защиту от повреждений.
- Устойчивость к агрессивным средам: Подходят для транспортировки химически активных веществ.
- Низкая теплопроводность: Снижают потери тепла в системах отопления и горячего водоснабжения.
Композитные трубопроводы
Композитные трубопроводы изготавливаются из композитных материалов, таких как стеклопластик, углепластик или базальтопластик. Они обладают высокой прочностью, легкостью и устойчивостью к коррозии. Композитные трубы применяются в нефтегазовой промышленности, авиации, судостроении и других отраслях, где требуется сочетание высокой прочности и малого веса.
Преимущества композитных трубопроводов:
- Высокая прочность: Превосходят по прочности многие металлические материалы.
- Малый вес: Значительно легче металлических труб, что упрощает монтаж и транспортировку.
- Устойчивость к коррозии: Не подвержены коррозии, что увеличивает срок службы.
- Диэлектрические свойства: Не проводят электрический ток, что важно в некоторых областях применения.
Материалы, используемые для изготовления гибких трубопроводов
Выбор материала для гибкого трубопровода зависит от множества факторов, включая условия эксплуатации, транспортируемую среду, рабочее давление и температуру. Рассмотрим наиболее распространенные материалы:
Полимеры
Полимеры, такие как полиэтилен (ПЭ), полипропилен (ПП), поливинилхлорид (ПВХ) и полиуретан (ПУ), широко используются для изготовления гибких трубопроводов благодаря своей гибкости, химической стойкости и низкой стоимости. Они применяются в системах водоснабжения, канализации, отопления, а также в пищевой и химической промышленности.
Преимущества полимерных трубопроводов:
- Гибкость: Легко изгибаются и адаптируются к сложным трассам.
- Химическая стойкость: Устойчивы к воздействию многих химических веществ.
- Низкая стоимость: Более доступны по цене, чем металлические трубы.
- Легкий вес: Упрощают монтаж и транспортировку.
Металлы
Металлы, такие как нержавеющая сталь, алюминий и медь, используются для изготовления гибких трубопроводов, требующих высокой прочности, термостойкости и устойчивости к давлению. Они применяются в системах отопления, газоснабжения, в автомобильной промышленности и в других областях, где важны надежность и долговечность.
Преимущества металлических трубопроводов:
- Высокая прочность: Способны выдерживать значительные механические нагрузки.
- Термостойкость: Сохраняют свои свойства при высоких температурах.
- Устойчивость к давлению: Пригодны для работы в системах с высоким рабочим давлением.
- Долговечность: Обладают высокой надежностью и длительным сроком службы.
Композитные материалы
Композитные материалы, такие как стеклопластик, углепластик и базальтопластик, используются для изготовления гибких трубопроводов, требующих сочетания высокой прочности, малого веса и устойчивости к коррозии. Они применяются в авиации, судостроении, нефтегазовой промышленности и в других областях, где важны эти характеристики.
Преимущества композитных трубопроводов:
- Высокая прочность: Превосходят по прочности многие металлические материалы.
- Малый вес: Значительно легче металлических труб, что упрощает монтаж и транспортировку.
- Устойчивость к коррозии: Не подвержены коррозии, что увеличивает срок службы.
- Диэлектрические свойства: Не проводят электрический ток, что важно в некоторых областях применения.

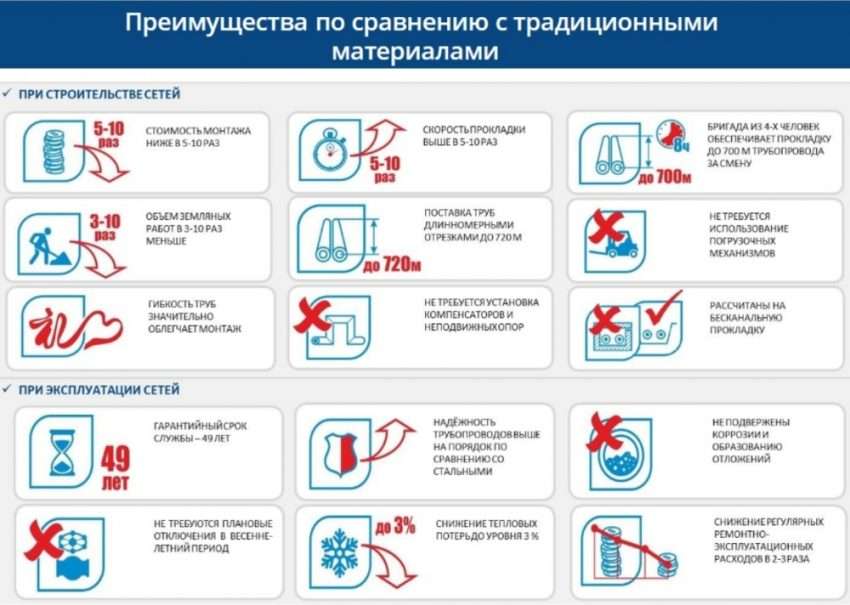

Преимущества использования гибких трубопроводов
Использование гибких трубопроводов предоставляет ряд значительных преимуществ по сравнению с традиционными жесткими трубами:
Компенсация вибраций и смещений
Гибкие трубопроводы способны компенсировать вибрации, температурные расширения и смещения грунта, что предотвращает возникновение напряжения в системе и увеличивает ее надежность. Это особенно важно в условиях сейсмической активности или в системах с переменными температурами.
Простота монтажа
Гибкие трубопроводы легко монтируются и не требуют специального оборудования или навыков. Они могут быть легко согнуты и адаптированы к сложным трассам, что сокращает время и стоимость монтажа.
Снижение затрат на обслуживание
Благодаря своей гибкости и устойчивости к вибрациям, гибкие трубопроводы требуют меньше обслуживания и ремонта, чем жесткие трубы. Они менее подвержены повреждениям и не требуют частой замены.
Увеличение срока службы системы
Гибкие трубопроводы обладают высокой надежностью и долговечностью, что увеличивает срок службы всей системы. Они устойчивы к коррозии, температурным перепадам и механическим воздействиям, что обеспечивает их долгосрочную эксплуатацию.
Области применения гибких трубопроводов
Гибкие трубопроводы находят широкое применение в различных отраслях промышленности и в быту:
Нефтегазовая промышленность
В нефтегазовой промышленности гибкие трубопроводы используются для транспортировки нефти, газа и других углеводородов. Они применяются в системах добычи, переработки и транспортировки нефти и газа, а также в системах пожаротушения и охлаждения.
Химическая промышленность
В химической промышленности гибкие трубопроводы используются для транспортировки различных химических веществ, включая кислоты, щелочи и растворители. Они должны быть устойчивы к воздействию агрессивных сред и обеспечивать безопасную и надежную транспортировку химических веществ.
Пищевая промышленность
В пищевой промышленности гибкие трубопроводы используются для транспортировки пищевых продуктов, таких как молоко, соки, пиво и другие напитки. Они должны быть изготовлены из материалов, безопасных для контакта с пищевыми продуктами, и обеспечивать гигиеничность и безопасность транспортировки.
Системы отопления, водоснабжения и канализации
В системах отопления, водоснабжения и канализации гибкие трубопроводы используются для подключения сантехнических приборов, радиаторов и других элементов системы. Они обеспечивают гибкость и удобство монтажа, а также компенсируют температурные расширения и вибрации.
Автомобильная промышленность
В автомобильной промышленности гибкие трубопроводы используются для транспортировки топлива, масла, охлаждающей жидкости и других рабочих жидкостей. Они должны быть устойчивы к воздействию высоких температур, давления и вибраций.
Критерии выбора гибкого трубопровода
Выбор подходящего гибкого трубопровода зависит от множества факторов, которые необходимо учитывать при проектировании и монтаже системы. Рассмотрим основные критерии выбора:
Тип транспортируемой среды
Необходимо учитывать тип транспортируемой среды и ее химические свойства. Материал трубопровода должен быть устойчив к воздействию транспортируемой среды и не вступать с ней в реакцию. Например, для транспортировки кислот и щелочей следует использовать трубопроводы из химически стойких полимеров или металлов.
Рабочее давление и температура
Необходимо учитывать рабочее давление и температуру в системе. Трубопровод должен выдерживать максимальное рабочее давление и температуру, которые могут возникнуть в процессе эксплуатации. Для систем с высоким давлением и температурой следует использовать трубопроводы из прочных металлов или композитных материалов.
Условия эксплуатации
Необходимо учитывать условия эксплуатации, такие как наличие вибраций, смещений грунта, температурных перепадов и других факторов. Трубопровод должен быть устойчив к этим факторам и обеспечивать надежную работу системы в любых условиях. Для условий с высокой вибрацией следует использовать гофрированные или спиральные трубопроводы, которые эффективно гасят вибрации.
Диаметр и длина трубопровода
Необходимо учитывать диаметр и длину трубопровода. Диаметр трубопровода должен обеспечивать необходимую пропускную способность системы, а длина должна быть достаточной для соединения всех элементов системы. При выборе диаметра и длины трубопровода следует учитывать потери давления, которые могут возникнуть в процессе транспортировки среды.
Соответствие стандартам и нормам
Необходимо убедиться, что трубопровод соответствует всем применимым стандартам и нормам. Это обеспечит безопасность и надежность системы, а также позволит избежать проблем с контролирующими органами. При выборе трубопровода следует обращать внимание на наличие сертификатов соответствия и других документов, подтверждающих его качество и безопасность.
Монтаж и эксплуатация гибких трубопроводов
Правильный монтаж и эксплуатация гибких трубопроводов являются ключевыми факторами, обеспечивающими их надежную и долговечную работу.
Правила монтажа
При монтаже гибких трубопроводов необходимо соблюдать следующие правила:
- Не допускать чрезмерного изгиба: Изгиб трубопровода не должен превышать допустимый радиус изгиба, указанный в технических характеристиках.
- Использовать правильные фитинги: Фитинги должны соответствовать типу и размеру трубопровода и обеспечивать герметичное соединение.
- Защищать от механических повреждений: Трубопровод должен быть защищен от острых предметов, ударов и других механических воздействий.
- Предотвращать скручивание: При монтаже трубопровода необходимо предотвращать его скручивание, которое может привести к повреждению.
- Проводить испытания: После монтажа трубопровода необходимо провести испытания на герметичность и прочность.
Правила эксплуатации
При эксплуатации гибких трубопроводов необходимо соблюдать следующие правила:
- Регулярно осматривать: Трубопровод необходимо регулярно осматривать на наличие повреждений, утечек и других дефектов.
- Следить за давлением и температурой: Не допускать превышения допустимого рабочего давления и температуры.
- Предотвращать воздействие агрессивных сред: Трубопровод должен быть защищен от воздействия агрессивных сред, которые могут привести к его коррозии.
- Проводить техническое обслуживание: Трубопровод необходимо регулярно обслуживать в соответствии с рекомендациями производителя.
Гибкие трубопроводы играют важную роль в различных отраслях промышленности и в быту, обеспечивая надежную и эффективную транспортировку различных сред. Правильный выбор, монтаж и эксплуатация гибких трубопроводов позволяют обеспечить их долговечную и безопасную работу.
