Гибкий металлический трубопровод – это универсальное решение для транспортировки жидкостей и газов в различных отраслях промышленности и строительства. Он представляет собой конструкцию‚ состоящую из гофрированной металлической трубы‚ часто защищенной металлической оплеткой. Благодаря своей гибкости‚ он легко адаптируется к сложным трассам и позволяет компенсировать температурные расширения и вибрации. Давайте подробно рассмотрим‚ что представляет собой гибкий металлический трубопровод‚ его преимущества и области применения‚ а также ключевые аспекты выбора и монтажа.
Что такое Гибкий Металлический Трубопровод?

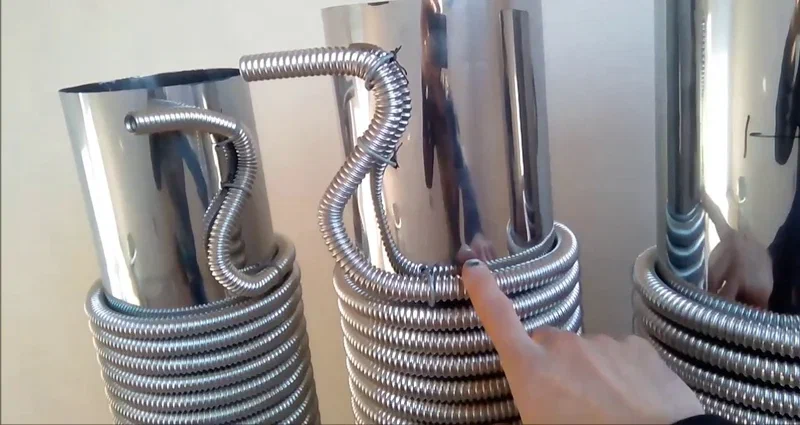

Гибкий металлический трубопровод (ГМТ) – это герметичная конструкция‚ предназначенная для транспортировки различных сред под давлением. Основным элементом является гофрированная труба‚ изготовленная из нержавеющей стали или других металлов‚ обладающих высокой коррозионной стойкостью и прочностью. Гофрированная структура придает трубе гибкость‚ позволяя изгибаться и адаптироваться к сложным трассам. Для защиты от механических повреждений и повышения прочности ГМТ часто покрывают металлической оплеткой.
Конструктивные особенности
Конструкция гибкого металлического трубопровода обычно включает в себя:
- Гофрированную трубу: Основной элемент‚ обеспечивающий гибкость и герметичность. Гофрированные трубы изготавливаются из различных материалов‚ таких как нержавеющая сталь (наиболее распространенный вариант)‚ бронза‚ медь или алюминий‚ в зависимости от условий эксплуатации и транспортируемой среды.
- Металлическую оплетку: Защищает гофрированную трубу от механических повреждений‚ повышает прочность на разрыв и предотвращает растяжение трубы под давлением. Оплетка обычно изготавливается из нержавеющей стали или оцинкованной стали.
- Фитинги и концевые соединения: Обеспечивают герметичное соединение ГМТ с другим оборудованием или трубопроводной системой. Фитинги могут быть приварены‚ припаяны‚ обжаты или иметь резьбовое соединение‚ в зависимости от требований к герметичности и удобству монтажа.
Материалы изготовления
Выбор материала для гибкого металлического трубопровода зависит от условий эксплуатации‚ транспортируемой среды и требуемых характеристик:
- Нержавеющая сталь: Наиболее распространенный материал благодаря высокой коррозионной стойкости‚ прочности и долговечности. Нержавеющая сталь подходит для транспортировки широкого спектра жидкостей и газов‚ включая агрессивные среды.
- Бронза: Обладает хорошей коррозионной стойкостью в морской воде и других агрессивных средах. Бронзовые ГМТ часто используются в судостроении и морских платформах.
- Медь: Обладает высокой теплопроводностью и хорошей коррозионной стойкостью. Медные ГМТ используются в системах отопления‚ кондиционирования и охлаждения.
- Алюминий: Легкий и прочный материал‚ обладающий хорошей коррозионной стойкостью. Алюминиевые ГМТ используются в авиационной и космической промышленности.
Преимущества Гибких Металлических Трубопроводов
Использование гибких металлических трубопроводов предоставляет ряд значительных преимуществ по сравнению с традиционными жесткими трубопроводами. Эти преимущества делают ГМТ предпочтительным выбором во многих областях применения. Рассмотрим основные из них.
Гибкость и простота монтажа
Одним из главных преимуществ ГМТ является их гибкость. Это позволяет легко прокладывать трубопроводы по сложным трассам‚ обходя препятствия и минимизируя количество соединений. Гибкость также упрощает монтаж‚ сокращает время установки и снижает затраты на трудозатраты. Кроме того‚ гибкость позволяет компенсировать небольшие неточности в размерах и положении оборудования.
Компенсация температурных расширений и вибраций
Металлические трубопроводы подвержены температурным расширениям и сжатиям. Жесткие трубопроводы требуют установки компенсаторов для предотвращения повреждений‚ вызванных этими расширениями. Гибкие металлические трубопроводы способны компенсировать температурные расширения и вибрации за счет своей гибкости‚ что упрощает конструкцию системы и повышает ее надежность. Это особенно важно в системах‚ работающих в широком диапазоне температур.
Высокая прочность и долговечность
Гибкие металлические трубопроводы изготавливаются из прочных материалов‚ таких как нержавеющая сталь‚ и обладают высокой устойчивостью к коррозии‚ давлению и механическим повреждениям. Металлическая оплетка обеспечивает дополнительную защиту и увеличивает срок службы трубопровода. ГМТ способны выдерживать высокие температуры и давления‚ что делает их подходящими для использования в сложных условиях эксплуатации.
Герметичность
Гибкие металлические трубопроводы обеспечивают высокую герметичность‚ предотвращая утечки транспортируемой среды. Гофрированная структура трубы и надежные фитинги обеспечивают плотное соединение‚ что особенно важно при транспортировке опасных или ценных веществ. Герметичность также способствует снижению потерь энергии и повышению эффективности системы.
Устойчивость к агрессивным средам
Гибкие металлические трубопроводы‚ изготовленные из нержавеющей стали или других коррозионностойких материалов‚ устойчивы к воздействию агрессивных сред‚ таких как кислоты‚ щелочи и растворители. Это позволяет использовать ГМТ в химической‚ нефтехимической и пищевой промышленности‚ где требуется транспортировка агрессивных веществ. Выбор правильного материала трубы имеет решающее значение для обеспечения долговечности и надежности системы.
Области Применения Гибких Металлических Трубопроводов
Гибкие металлические трубопроводы находят широкое применение в различных отраслях промышленности и строительства благодаря своим уникальным свойствам и преимуществам. Рассмотрим наиболее распространенные области применения.
Промышленность
В промышленности ГМТ используются для транспортировки различных жидкостей и газов‚ включая агрессивные среды‚ при высоких температурах и давлениях. Они применяются в химической‚ нефтехимической‚ пищевой‚ фармацевтической и других отраслях промышленности. ГМТ используются для соединения насосов‚ компрессоров‚ резервуаров и другого оборудования‚ обеспечивая гибкость и надежность соединений.
Строительство
В строительстве ГМТ используются в системах отопления‚ водоснабжения‚ газоснабжения и вентиляции. Они применяются для подключения радиаторов‚ бойлеров‚ газовых плит и другого оборудования‚ обеспечивая гибкость и простоту монтажа. ГМТ также используются для прокладки трубопроводов в труднодоступных местах и для компенсации температурных расширений.
Автомобильная промышленность
В автомобильной промышленности ГМТ используются в системах выхлопа‚ тормозной системе‚ системе охлаждения и системе подачи топлива. Они обеспечивают гибкость и устойчивость к вибрациям и высоким температурам. ГМТ также используются для соединения различных компонентов двигателя и шасси.
Авиационная и космическая промышленность
В авиационной и космической промышленности ГМТ используются в системах подачи топлива‚ гидравлических системах и системах кондиционирования воздуха. Они должны обладать высокой прочностью‚ легкостью и устойчивостью к экстремальным температурам и давлениям. ГМТ изготавливаются из специальных материалов‚ таких как титан и алюминиевые сплавы.
Медицина
В медицине ГМТ используются в медицинском оборудовании‚ таком как аппараты искусственного дыхания‚ системы подачи медицинских газов и системы очистки воды. Они должны соответствовать высоким требованиям к гигиеничности и стерильности. ГМТ изготавливаются из нержавеющей стали или других биосовместимых материалов.
Выбор Гибкого Металлического Трубопровода
Правильный выбор гибкого металлического трубопровода имеет решающее значение для обеспечения надежной и безопасной работы системы. При выборе ГМТ необходимо учитывать ряд факторов‚ включая транспортируемую среду‚ условия эксплуатации‚ требуемые характеристики и нормативные требования.
Транспортируемая среда
Необходимо учитывать химические и физические свойства транспортируемой среды‚ такие как коррозионная активность‚ температура‚ давление и вязкость. Выбор материала трубы должен быть совместим с транспортируемой средой‚ чтобы предотвратить коррозию и разрушение трубы. Например‚ для транспортировки агрессивных химических веществ следует использовать ГМТ из нержавеющей стали или других коррозионностойких материалов.
Условия эксплуатации
Необходимо учитывать условия эксплуатации‚ такие как температура окружающей среды‚ давление‚ вибрации‚ механические нагрузки и воздействие ультрафиолетового излучения. Выбор материала трубы и конструкции ГМТ должен соответствовать условиям эксплуатации‚ чтобы обеспечить долговечность и надежность системы. Например‚ для использования в условиях высоких температур следует выбирать ГМТ из термостойких материалов с усиленной оплеткой.
Требуемые характеристики
Необходимо учитывать требуемые характеристики ГМТ‚ такие как гибкость‚ прочность‚ герметичность‚ устойчивость к вибрациям и температурным расширениям. Выбор конструкции ГМТ должен соответствовать требуемым характеристикам‚ чтобы обеспечить оптимальную производительность системы. Например‚ для компенсации значительных температурных расширений следует выбирать ГМТ с гофрированной трубой большой глубины.
Нормативные требования
Необходимо учитывать нормативные требования‚ такие как стандарты безопасности‚ экологические нормы и требования к качеству. Выбор ГМТ должен соответствовать нормативным требованиям‚ чтобы обеспечить безопасность и соответствие законодательству. Например‚ для использования в пищевой промышленности следует выбирать ГМТ‚ сертифицированные на соответствие гигиеническим требованиям.
Монтаж Гибкого Металлического Трубопровода
Правильный монтаж гибкого металлического трубопровода имеет решающее значение для обеспечения его надежной и безопасной работы. При монтаже ГМТ необходимо соблюдать ряд правил и рекомендаций‚ чтобы предотвратить повреждение трубы и обеспечить герметичность соединений.
Подготовка к монтажу
Перед монтажом ГМТ необходимо тщательно осмотреть трубу и фитинги на наличие повреждений. Необходимо убедиться‚ что труба не имеет трещин‚ вмятин и других дефектов. Фитинги должны быть чистыми и не иметь следов коррозии. Необходимо также проверить соответствие выбранного ГМТ требованиям проекта и условиям эксплуатации.
Прокладка трубопровода
При прокладке трубопровода необходимо избегать резких изгибов и перекручиваний трубы. Радиус изгиба трубы должен быть не менее указанного в технических характеристиках ГМТ. Необходимо также обеспечить поддержку трубы в местах‚ где она подвержена вибрациям или механическим нагрузкам. Для защиты трубы от повреждений рекомендуется использовать специальные хомуты и опоры.
Соединение фитингов
При соединении фитингов необходимо соблюдать инструкции производителя. Необходимо использовать правильные инструменты и методы соединения‚ чтобы обеспечить герметичность соединения. Для резьбовых соединений необходимо использовать уплотнительные материалы‚ такие как тефлоновая лента или герметик. Для сварных соединений необходимо использовать правильную технологию сварки и сварочные материалы.
Проверка герметичности
После монтажа трубопровода необходимо проверить его герметичность. Для этого можно использовать различные методы‚ такие как пневматическое испытание‚ гидравлическое испытание или вакуумное испытание. Необходимо убедиться‚ что трубопровод не имеет утечек и соответствует требованиям проекта. При обнаружении утечек необходимо устранить их до ввода трубопровода в эксплуатацию.
Гибкий металлический трубопровод – это современное и эффективное решение для множества задач. Его преимущества очевидны в самых разных отраслях. Правильный выбор и монтаж гарантируют долговечность и надежность системы. В будущем‚ с развитием технологий‚ мы увидим еще более совершенные и инновационные решения в этой области. Поэтому‚ важно всегда учитывать все факторы при выборе и монтаже этих трубопроводов.
Гибкие металлические трубопроводы‚ благодаря своей универсальности‚ широко используются в различных отраслях. Они обеспечивают надежное и безопасное соединение в сложных условиях. Изучение и применение гибких металлических трубопроводов открывает новые возможности для оптимизации инженерных решений. Выбор правильного типа гибкого металлического трубопровода ⎼ залог успешной и долговечной эксплуатации системы. Гибкость‚ прочность и устойчивость к коррозии делают их незаменимыми во многих областях.
