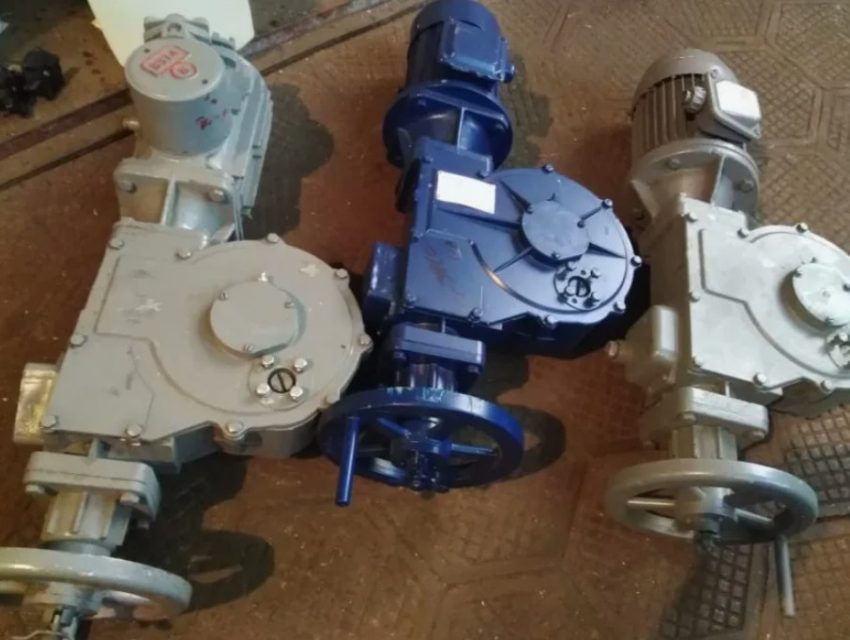

Электропривод типа НА для задвижек: особенности‚ преимущества и применение

В современном мире автоматизация промышленных процессов играет ключевую роль в повышении эффективности и снижении затрат. Одним из важнейших элементов автоматизированных систем является электропривод‚ обеспечивающий управление запорной арматурой‚ в частности‚ задвижками. Электроприводы типа НА‚ благодаря своей надежности и функциональности‚ нашли широкое применение в различных отраслях промышленности. В этой статье мы подробно рассмотрим особенности‚ преимущества и области применения электроприводов типа НА‚ предназначенных для управления задвижками.

Что такое электропривод типа НА?

Электропривод типа НА представляет собой устройство‚ предназначенное для автоматического или дистанционного управления задвижками. Он преобразует электрическую энергию в механическое движение‚ необходимое для открытия и закрытия задвижки. Главной особенностью электроприводов типа НА является их конструкция‚ обеспечивающая высокую надежность и долговечность в условиях интенсивной эксплуатации. Эти приводы обычно оснащаются встроенными системами управления‚ защиты и сигнализации‚ что позволяет интегрировать их в автоматизированные системы управления технологическими процессами (АСУ ТП).

Основные компоненты электропривода типа НА

Электропривод типа НА состоит из нескольких ключевых компонентов‚ каждый из которых выполняет свою функцию:

• Электрический двигатель: Преобразует электрическую энергию в механическую. Обычно используются асинхронные электродвигатели с короткозамкнутым ротором‚ отличающиеся простотой конструкции и надежностью.
• Редуктор: Уменьшает частоту вращения и увеличивает крутящий момент‚ передаваемый на шток задвижки. Редукторы могут быть червячными‚ цилиндрическими или комбинированными‚ в зависимости от требуемых характеристик.
• Механизм управления: Обеспечивает преобразование вращательного движения редуктора в поступательное движение штока задвижки. Этот механизм может быть винтовым‚ реечным или рычажным.
• Система управления: Принимает сигналы управления и контролирует работу электропривода. Система управления может быть реализована на основе релейной логики или микропроцессорной техники.
• Датчики положения: Определяют положение задвижки (открыто‚ закрыто‚ промежуточное положение) и передают информацию в систему управления.
• Система защиты: Защищает электропривод от перегрузок‚ коротких замыканий и других аварийных ситуаций.
• Корпус: Защищает внутренние компоненты электропривода от воздействия окружающей среды. Корпус обычно изготавливается из прочных материалов‚ таких как чугун или сталь‚ и имеет степень защиты IP‚ соответствующую условиям эксплуатации.

Преимущества использования электропривода типа НА для задвижек

Применение электроприводов типа НА для управления задвижками предоставляет ряд значительных преимуществ по сравнению с ручным управлением или другими типами приводов:

• Автоматизация управления: Электроприводы позволяют автоматизировать процессы открытия и закрытия задвижек‚ что снижает трудозатраты и повышает эффективность работы системы.
• Дистанционное управление: Возможность дистанционного управления задвижками позволяет оперативно реагировать на изменения технологических параметров и управлять системой из удаленного диспетчерского пункта.
• Высокая точность и надежность: Электроприводы обеспечивают точное позиционирование задвижки и гарантируют надежную работу в течение длительного времени.
• Безопасность: Использование электроприводов позволяет избежать ручного труда в опасных условиях‚ таких как работа с агрессивными средами или высокими температурами.
• Интеграция в АСУ ТП: Электроприводы легко интегрируются в автоматизированные системы управления технологическими процессами‚ обеспечивая полный контроль и мониторинг работы системы.
• Снижение затрат: Автоматизация управления задвижками с помощью электроприводов позволяет снизить затраты на оплату труда‚ повысить энергоэффективность и уменьшить потери продукта.

Области применения электроприводов типа НА

Электроприводы типа НА широко используются в различных отраслях промышленности‚ где требуется автоматическое или дистанционное управление задвижками:

• Нефтегазовая промышленность: Управление трубопроводами‚ резервуарами‚ насосными станциями и другими технологическими объектами.
• Химическая промышленность: Управление потоками реагентов‚ растворителей‚ кислот и других агрессивных веществ.
• Энергетика: Управление паропроводами‚ водоводами‚ системами охлаждения и другими энергетическими установками.
• Водоснабжение и канализация: Управление насосными станциями‚ очистными сооружениями и другими объектами водопроводно-канализационного хозяйства.
• Металлургия: Управление потоками расплавленного металла‚ газов и других технологических сред.
• Пищевая промышленность: Управление потоками сырья‚ ингредиентов и готовой продукции.
• Фармацевтическая промышленность: Управление потоками чистых сред‚ стерильных растворов и других фармацевтических продуктов.

Критерии выбора электропривода типа НА для задвижки

Выбор подходящего электропривода типа НА для задвижки является важной задачей‚ требующей учета множества факторов. Неправильный выбор привода может привести к неэффективной работе системы‚ аварийным ситуациям и преждевременному выходу оборудования из строя. При выборе электропривода необходимо учитывать следующие критерии:

Основные параметры задвижки

Прежде всего‚ необходимо учитывать параметры задвижки‚ такие как:

• Диаметр условного прохода (Ду): Определяет размер задвижки и‚ соответственно‚ требуемый крутящий момент электропривода.
• Рабочее давление (Ру): Определяет максимальное давление среды‚ которое может выдерживать задвижка.
• Тип задвижки: Клиновая‚ шиберная‚ параллельная и т.д. Разные типы задвижек требуют разного крутящего момента для открытия и закрытия.
• Материал корпуса и уплотнений: Определяет совместимость задвижки с рабочей средой.

Требования к электроприводу

Необходимо также учитывать требования к электроприводу‚ такие как:

• Крутящий момент: Определяет усилие‚ необходимое для открытия и закрытия задвижки. Крутящий момент должен быть достаточным для преодоления сопротивления среды и трения в задвижке.
• Время открытия/закрытия: Определяет скорость перемещения задвижки из одного крайнего положения в другое. Время открытия/закрытия должно соответствовать требованиям технологического процесса.
• Тип управления: Местное‚ дистанционное‚ автоматическое. В зависимости от типа управления выбирается соответствующая система управления электроприводом.
• Напряжение питания: Определяется доступным напряжением в сети питания. Электроприводы могут быть рассчитаны на переменное или постоянное напряжение.
• Степень защиты (IP): Определяет степень защиты электропривода от воздействия окружающей среды. Степень защиты должна соответствовать условиям эксплуатации.
• Взрывозащита: Если электропривод будет использоваться во взрывоопасной среде‚ он должен иметь соответствующую сертификацию.
• Дополнительные функции: Регулирование скорости‚ сигнализация положения‚ защита от перегрузок и т.д. Необходимость дополнительных функций определяется требованиями технологического процесса.

Условия эксплуатации

Важно учитывать условия эксплуатации электропривода‚ такие как:

• Температура окружающей среды: Определяет диапазон рабочих температур электропривода. Необходимо выбирать электропривод‚ рассчитанный на работу в заданном диапазоне температур.
• Влажность: Определяет степень защиты электропривода от влаги. Для работы в условиях повышенной влажности необходимо выбирать электропривод с высокой степенью защиты.
• Запыленность: Определяет степень защиты электропривода от пыли. Для работы в условиях повышенной запыленности необходимо выбирать электропривод с высокой степенью защиты.
• Агрессивность среды: Если электропривод будет эксплуатироваться в агрессивной среде‚ необходимо выбирать электропривод с корпусом и уплотнениями‚ устойчивыми к воздействию данной среды.
• Вибрация: Если электропривод будет подвергаться вибрации‚ необходимо выбирать электропривод с виброустойчивой конструкцией.

Производительность и надежность

При выборе электропривода следует обращать внимание на его производительность и надежность. Необходимо выбирать электропривод от проверенного производителя‚ имеющего хорошую репутацию на рынке. Также следует учитывать гарантийный срок и наличие сервисной поддержки.

Монтаж и эксплуатация электропривода типа НА

Правильный монтаж и эксплуатация электропривода типа НА являются важными условиями для обеспечения его надежной и долговечной работы. Монтаж электропривода должен выполняться квалифицированным персоналом в соответствии с инструкцией производителя. Перед монтажом необходимо убедиться в отсутствии повреждений электропривода и соответствия его параметров требованиям системы.

Основные этапы монтажа электропривода типа НА

1. Подготовка места установки: Необходимо убедиться в наличии достаточного пространства для установки и обслуживания электропривода. Место установки должно быть ровным и прочным.
2. Установка электропривода на задвижку: Электропривод устанавливается на задвижку с помощью специального фланца или переходника. Необходимо обеспечить правильное центрирование электропривода относительно задвижки.
3. Подключение электропривода к системе управления: Электропривод подключается к системе управления с помощью кабелей и разъемов. Необходимо соблюдать схему подключения и использовать качественные соединительные элементы.
4. Проверка работоспособности электропривода: После подключения электропривода необходимо проверить его работоспособность. Необходимо убедиться в правильности направления вращения двигателя и точности позиционирования задвижки.

Правила эксплуатации электропривода типа НА

Для обеспечения надежной и долговечной работы электропривода необходимо соблюдать следующие правила эксплуатации:

• Регулярный осмотр: Необходимо регулярно осматривать электропривод на предмет повреждений‚ утечек масла и других неисправностей.
• Смазка: Необходимо регулярно смазывать трущиеся части электропривода. Тип и периодичность смазки должны соответствовать рекомендациям производителя.
• Чистка: Необходимо регулярно очищать электропривод от пыли и грязи.
• Проверка электрических соединений: Необходимо регулярно проверять электрические соединения на предмет ослабления и окисления.
• Соблюдение температурного режима: Необходимо соблюдать температурный режим эксплуатации электропривода. Не допускается работа электропривода при температурах‚ выходящих за пределы допустимого диапазона.
• Предотвращение перегрузок: Необходимо предотвращать перегрузки электропривода. Не допускается работа электропривода с крутящим моментом‚ превышающим номинальный.
• Своевременный ремонт: При обнаружении неисправностей необходимо своевременно проводить ремонт электропривода.

Возможные неисправности электропривода типа НА и способы их устранения

В процессе эксплуатации электропривода типа НА могут возникать различные неисправности. Своевременное обнаружение и устранение неисправностей позволяет предотвратить серьезные поломки и продлить срок службы электропривода.

Наиболее распространенные неисправности электропривода типа НА

• Двигатель не запускается: Причиной может быть отсутствие напряжения питания‚ неисправность пусковой аппаратуры‚ обрыв обмотки двигателя или механическое заедание.
• Двигатель работает‚ но задвижка не перемещается: Причиной может быть неисправность редуктора‚ механизма управления‚ поломка штока задвижки или заклинивание задвижки.
• Двигатель перегревается: Причиной может быть перегрузка‚ плохое охлаждение‚ короткое замыкание в обмотке двигателя или неисправность тормозной системы.
• Электропривод издает посторонние шумы: Причиной может быть износ подшипников‚ зубчатых колес редуктора или других механических частей.
• Неправильное позиционирование задвижки: Причиной может быть неисправность датчиков положения‚ системы управления или механизма управления.
• Утечка масла из редуктора: Причиной может быть износ уплотнений‚ повреждение корпуса редуктора или переполнение редуктора маслом.

Способы устранения неисправностей электропривода типа НА

Для устранения неисправностей электропривода типа НА необходимо выполнить следующие действия:

1. Диагностика: Определить причину неисправности с помощью визуального осмотра‚ измерения электрических параметров и проверки механических частей.
2. Ремонт: Заменить неисправные детали‚ отремонтировать поврежденные части‚ устранить механические заедания.
3. Регулировка: Отрегулировать систему управления‚ датчики положения и другие параметры электропривода.
4. Смазка: Смазать трущиеся части электропривода.
5. Испытания: Провести испытания электропривода после ремонта для проверки его работоспособности;

Электропривод типа НА к задвижке – это ключевой элемент автоматизированных систем. Его правильный выбор и эксплуатация гарантируют эффективность работы системы. Применение качественных электроприводов способствует повышению безопасности и снижению затрат. Не забывайте о регулярном техническом обслуживании для продления срока службы устройства; Автоматизация с использованием электроприводов – это шаг в будущее промышленности.
