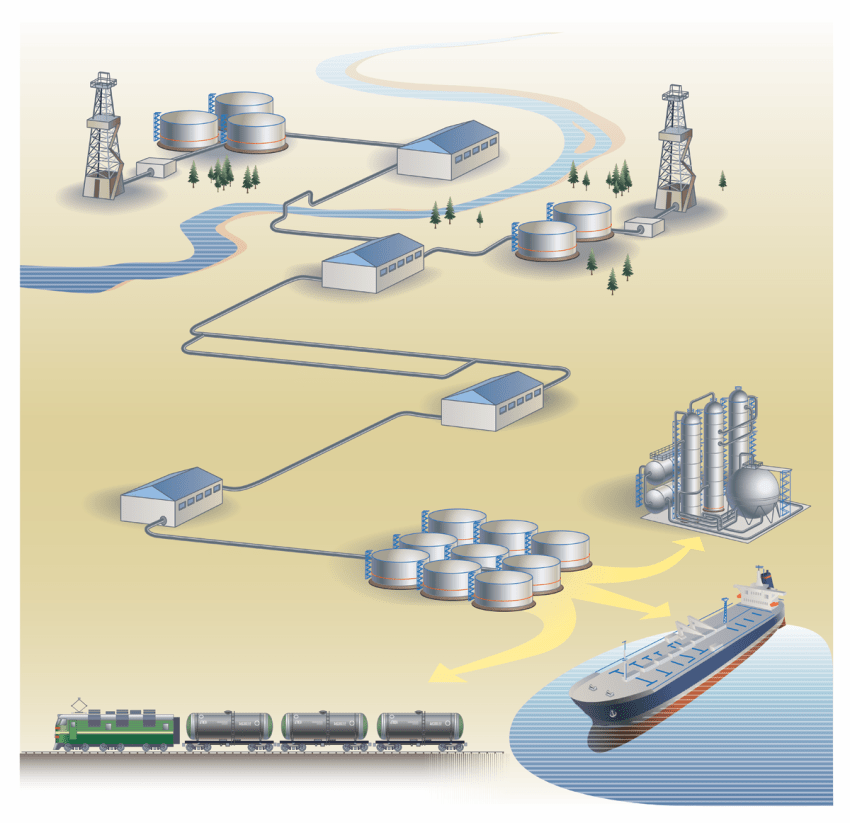

Магистральные трубопроводы нефти и газа: устройство, технологии и перспективы

Магистральные трубопроводы нефти и газа представляют собой сложные инженерные сооружения, играющие ключевую роль в энергетической инфраструктуре любой развитой страны․ Эти системы обеспечивают транспортировку огромных объемов углеводородного сырья на значительные расстояния, связывая месторождения с перерабатывающими заводами и конечными потребителями․ Эффективность и надежность магистральных трубопроводов критически важны для стабильности экономики и энергетической безопасности․ В данной статье мы подробно рассмотрим устройство, технологии строительства и эксплуатации, а также перспективы развития этих жизненно важных объектов․

Основные понятия и компоненты магистральных трубопроводов

Магистральный трубопровод – это комплекс сооружений, предназначенный для транспортировки нефти, природного газа и других жидких или газообразных углеводородов на дальние расстояния․ Он состоит из множества взаимосвязанных элементов, каждый из которых выполняет свою функцию․

Основные компоненты:

• Трубы: Основной элемент трубопровода, обеспечивающий непосредственную транспортировку продукта․ Изготавливаются из высокопрочной стали с антикоррозийным покрытием․
• Насосные и компрессорные станции: Предназначены для поддержания необходимого давления в трубопроводе и обеспечения движения продукта на большие расстояния․
• Линейная арматура: Вентили, задвижки и другие устройства, используемые для регулирования потока, перекрытия участков трубопровода и проведения ремонтных работ․
• Системы контроля и управления: Обеспечивают мониторинг состояния трубопровода, контроль параметров транспортировки и оперативное реагирование на аварийные ситуации․
• Системы защиты от коррозии: Предназначены для предотвращения разрушения трубопровода под воздействием окружающей среды (катодной защиты, изоляционные покрытия)․
• Переходы через водные преграды и дороги: Специальные конструкции, обеспечивающие безопасное пересечение трубопроводом рек, озер, автомобильных и железных дорог․
• Узлы приема и сдачи нефти и газа: Места, где продукт поступает в трубопровод или передается потребителям․

Технологии строительства магистральных трубопроводов

Строительство магистральных трубопроводов – сложный и трудоемкий процесс, требующий применения передовых технологий и высококвалифицированного персонала․ Существует несколько основных методов строительства, выбор которых зависит от конкретных условий местности, протяженности трубопровода и других факторов․

Основные методы строительства:

• Траншейный метод: Наиболее распространенный метод, при котором трубы укладываются в заранее выкопанную траншею․
• Бестраншейный метод: Используется для прокладки трубопроводов под водными преградами, дорогами и другими препятствиями без нарушения поверхности․ Включает в себя горизонтально направленное бурение (ГНБ) и микротоннелирование․
• Надземный метод: Применяется в районах с вечной мерзлотой, болотистой местностью или в условиях сложного рельефа․ Трубопровод прокладывается на опорах над поверхностью земли․

Этапы строительства трубопровода траншейным методом:

1. Подготовка трассы: Очистка территории от растительности, выравнивание рельефа, проведение геологических и геодезических изысканий․
2. Рытье траншеи: Выемка грунта с помощью экскаваторов и другой землеройной техники․
3. Сварка труб: Сварка отдельных секций труб в плети длиной до нескольких километров․ Применяются автоматические и полуавтоматические сварочные аппараты для обеспечения высокого качества сварных соединений․
4. Укладка трубопровода: Опускание сваренных плетей в траншею с помощью трубоукладчиков․
5. Изоляция трубопровода: Нанесение антикоррозийного покрытия для защиты от воздействия окружающей среды․
6. Засыпка траншеи: Обратная засыпка траншеи с уплотнением грунта․
7. Испытание трубопровода: Проведение гидравлических испытаний для проверки герметичности и прочности трубопровода․
8. Ввод в эксплуатацию: Подключение трубопровода к системе и начало транспортировки продукта․

Технологии эксплуатации магистральных трубопроводов

Безопасная и эффективная эксплуатация магистральных трубопроводов – задача, требующая постоянного контроля и технического обслуживания․ Современные технологии позволяют осуществлять мониторинг состояния трубопровода в режиме реального времени, оперативно выявлять и устранять дефекты, а также предотвращать аварийные ситуации․

Основные технологии эксплуатации:

• Внутритрубная диагностика (ВТД): Использование специальных диагностических приборов (дефектоскопов), которые перемещаются внутри трубопровода и выявляют дефекты, такие как коррозия, трещины и деформации․
• Системы обнаружения утечек: Автоматизированные системы, которые обнаруживают утечки продукта из трубопровода на ранней стадии․ Основаны на различных принципах, таких как мониторинг давления, расхода и температуры․
• Катодная защита: Электрохимический метод защиты трубопровода от коррозии․ Создание электрического потенциала, который предотвращает разрушение металла․
• Системы телемеханики и SCADA: Обеспечивают дистанционный контроль и управление параметрами работы трубопровода, сбор и обработку данных, а также автоматическое управление технологическими процессами․
• Регулярные обходы и осмотры: Визуальный осмотр трубопровода и прилегающей территории для выявления нарушений и потенциальных угроз․

Обеспечение безопасности магистральных трубопроводов

Безопасность магистральных трубопроводов является приоритетной задачей․ Аварии на трубопроводах могут привести к серьезным экологическим последствиям, экономическим потерям и даже человеческим жертвам․ Поэтому вопросам обеспечения безопасности уделяется особое внимание на всех этапах жизненного цикла трубопровода – от проектирования до эксплуатации․

Основные меры обеспечения безопасности:

• Проектирование с учетом рисков: Учет всех возможных рисков и угроз при проектировании трубопровода, выбор оптимальных материалов и технологий․
• Строгий контроль качества строительства: Контроль качества сварочных работ, изоляции и других этапов строительства․
• Регулярная диагностика и техническое обслуживание: Проведение внутритрубной диагностики, технического обслуживания и ремонта оборудования․
• Обучение персонала: Подготовка квалифицированного персонала, способного оперативно реагировать на аварийные ситуации․
• Разработка планов ликвидации аварий: Разработка планов действий в случае аварии, организация учений и тренировок․
• Охрана трубопроводов: Обеспечение физической охраны трубопроводов от несанкционированного доступа и вандализма․
• Соблюдение нормативных требований: Строгое соблюдение всех нормативных требований и стандартов в области безопасности трубопроводов․

Перспективы развития магистральных трубопроводов

Несмотря на развитие альтернативных источников энергии, магистральные трубопроводы нефти и газа продолжат играть важную роль в энергетической инфраструктуре в обозримом будущем․ Однако, в связи с изменением климата и ужесточением экологических требований, к трубопроводному транспорту предъявляются новые требования․ Развитие технологий направлено на повышение эффективности, надежности и экологической безопасности трубопроводов․

Основные направления развития:

• Использование новых материалов: Разработка и применение новых материалов с улучшенными характеристиками прочности, коррозионной стойкости и долговечности;
• Развитие технологий бестраншейной прокладки: Совершенствование технологий горизонтально направленного бурения и микротоннелирования для минимизации воздействия на окружающую среду․
• Внедрение интеллектуальных систем управления: Разработка и внедрение интеллектуальных систем управления трубопроводами, использующих искусственный интеллект и машинное обучение для оптимизации работы и прогнозирования аварийных ситуаций․
• Развитие технологий мониторинга и диагностики: Совершенствование методов внутритрубной диагностики и разработка новых систем обнаружения утечек․
• Использование возобновляемых источников энергии: Интеграция возобновляемых источников энергии (солнечной, ветровой) для питания насосных и компрессорных станций․
• Транспортировка водорода по трубопроводам: Адаптация существующей трубопроводной инфраструктуры для транспортировки водорода, как перспективного экологически чистого топлива․

Экономическое значение магистральных трубопроводов

Магистральные трубопроводы играют колоссальную роль в экономике стран, обладающих значительными запасами нефти и газа․ Они обеспечивают надежную и экономически эффективную транспортировку углеводородного сырья на внутренний и внешний рынки, способствуя развитию промышленности, созданию новых рабочих мест и увеличению экспортных доходов․ Развитая сеть магистральных трубопроводов является важным фактором энергетической безопасности страны, обеспечивая стабильное снабжение потребителей энергоресурсами․

Влияние на экономику:

• Обеспечение энергетической безопасности: Гарантированное снабжение населения и промышленности энергоресурсами․
• Развитие промышленности: Стимулирование развития нефтегазовой, нефтехимической и других отраслей промышленности․
• Создание рабочих мест: Обеспечение занятости населения в строительстве, эксплуатации и обслуживании трубопроводов․
• Увеличение экспортных доходов: Повышение экспортного потенциала страны за счет поставок нефти и газа на мировой рынок․
• Развитие регионов: Привлечение инвестиций в регионы, через которые проходят трубопроводы․

Экологические аспекты строительства и эксплуатации

Строительство и эксплуатация магистральных трубопроводов оказывают определенное воздействие на окружающую среду․ Важно минимизировать это воздействие и соблюдать строгие экологические требования․ Принимаются меры по охране почв, водных ресурсов, животного и растительного мира․

Основные экологические проблемы:

• Нарушение почвенного покрова: При строительстве траншей и площадок для насосных и компрессорных станций․
• Загрязнение водных ресурсов: В результате аварий и утечек нефти и газа․
• Воздействие на животный и растительный мир: Уничтожение мест обитания животных и растений при строительстве трубопроводов․
• Выбросы парниковых газов: В процессе эксплуатации насосных и компрессорных станций․

Меры по минимизации экологического воздействия:

• Рекультивация земель: Восстановление почвенного покрова после завершения строительства․
• Использование современных технологий: Применение технологий бестраншейной прокладки и систем обнаружения утечек․
• Строгий контроль за соблюдением экологических требований: Проведение экологического мониторинга и аудита․
• Внедрение экологически чистых технологий: Использование возобновляемых источников энергии и снижение выбросов парниковых газов․
• Разработка планов ликвидации аварий: Оперативное реагирование на аварийные ситуации и минимизация их последствий․

Магистральные трубопроводы нефти и газа играют важную роль в современном мире․ Их надежность и безопасность являются ключевыми факторами для обеспечения энергетической стабильности․ Инновации в области материалов, технологий строительства и эксплуатации, будут способствовать дальнейшему развитию и повышению эффективности трубопроводного транспорта․ Важно продолжать инвестировать в исследования и разработки, направленные на повышение безопасности и экологической устойчивости․ Будущее магистральных трубопроводов связано с применением интеллектуальных систем управления и адаптацией к новым источникам энергии, таким как водород․

**Описание:** Обзор магистрального трубопровода нефти и газа, его компонентов, технологий строительства и эксплуатации, а также перспектив развития для транспортировки энергоресурсов․
