Сальник задвижки: назначение, виды и правильный выбор

Сальник задвижки – это критически важный элемент трубопроводной арматуры, обеспечивающий герметичность и предотвращающий утечку рабочей среды. Его роль часто недооценивается, однако именно он гарантирует безопасную и эффективную работу всей системы. От правильного выбора и своевременной замены сальника зависит не только экономия ресурсов, но и предотвращение аварийных ситуаций. В этой статье мы подробно рассмотрим, что такое сальник задвижки, какие функции он выполняет, какие виды существуют и как правильно его выбрать и обслуживать.

Содержание

Что такое сальник задвижки?

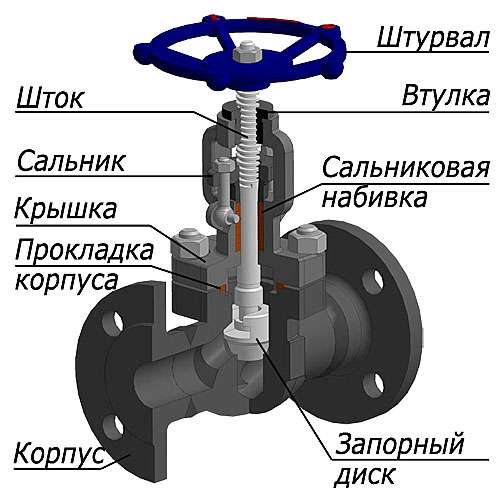

Сальник задвижки – это уплотнительный элемент, расположенный в узле соединения штока (или шпинделя) задвижки с корпусом. Его основная задача – предотвратить вытекание рабочей среды (воды, пара, газа, нефти, химических веществ и т.д.) из внутренней части задвижки наружу. Он обеспечивает герметичность подвижного соединения, позволяя штоку свободно перемещаться для открытия и закрытия задвижки, при этом не допуская утечек.

Конструктивно сальник представляет собой кольцо или набор колец из эластичного материала, плотно облегающих шток и внутреннюю поверхность корпуса задвижки. Сальники могут изготавливаться из различных материалов, таких как резина, фторопласт, графит, PTFE (политетрафторэтилен) и их комбинации, в зависимости от условий эксплуатации и типа рабочей среды.

Функции сальника задвижки

Сальник задвижки выполняет несколько ключевых функций, обеспечивающих надежную и безопасную работу трубопроводной системы:

Герметизация: Основная функция – предотвращение утечек рабочей среды из задвижки. Это обеспечивает экономию ресурсов, предотвращает загрязнение окружающей среды и снижает риск аварий.
Защита от коррозии: Сальник защищает шток задвижки от коррозии, вызванной воздействием рабочей среды. Это продлевает срок службы задвижки и снижает необходимость в частом ремонте.
Обеспечение плавности хода: Сальник обеспечивает плавное и легкое перемещение штока задвижки, снижая износ деталей и облегчая управление.
Предотвращение попадания загрязнений: Сальник предотвращает попадание пыли, грязи и других загрязнений внутрь задвижки, что может привести к ее поломке.

Виды сальников задвижек

Существует несколько типов сальников задвижек, отличающихся по конструкции, материалу изготовления и области применения. Выбор конкретного типа зависит от условий эксплуатации, типа рабочей среды, температуры и давления.

По материалу изготовления:

Резиновые сальники: Изготавливаются из различных видов резины (например, NBR, EPDM, Viton). Они обладают хорошей эластичностью и герметизирующими свойствами, но ограничены по температуре и химической стойкости. Часто используются для воды, воздуха и неагрессивных сред.
Фторопластовые сальники (PTFE): Изготавливаются из политетрафторэтилена (PTFE). Обладают высокой химической стойкостью, широким диапазоном рабочих температур и низким коэффициентом трения. Идеально подходят для агрессивных сред и высоких температур.
Графитовые сальники: Изготавливаются из графита. Они обладают высокой термостойкостью, химической инертностью и хорошими антифрикционными свойствами. Часто используются в паропроводах и системах с высокими температурами.
Комбинированные сальники: Сочетают в себе несколько материалов для достижения оптимальных характеристик. Например, резиновое кольцо с фторопластовым покрытием.

По конструкции:

Набивные сальники: Представляют собой набор колец или лент, уложенных в сальниковую камеру и поджатых крышкой. Требуют периодической подтяжки для поддержания герметичности.
Кольцевые сальники (O-ring): Простые и надежные сальники в форме кольца. Обеспечивают хорошую герметичность при небольших размерах.
Манжетные сальники: Имеют специальную форму манжеты, обеспечивающую плотное прилегание к штоку. Хорошо работают при высоких давлениях.
Сальниковые узлы: Представляют собой готовую сборку, включающую сальник, сальниковую камеру и крышку. Облегчают монтаж и обслуживание.

Как выбрать сальник задвижки?

Выбор правильного сальника задвижки – это важный этап, определяющий надежность и долговечность работы системы. При выборе необходимо учитывать следующие факторы:

1. Тип рабочей среды

Определите, какая среда будет контактировать с сальником. Это может быть вода, пар, газ, нефть, химические вещества и т.д. Выбирайте материал сальника, устойчивый к воздействию данной среды. Например, для агрессивных сред лучше использовать фторопластовые или графитовые сальники.

2. Температура рабочей среды

Учитывайте диапазон рабочих температур. Различные материалы имеют разные температурные ограничения. Например, резиновые сальники не подходят для высоких температур, а фторопластовые и графитовые могут работать при высоких температурах.

3. Давление рабочей среды

Определите рабочее давление в системе. Выбирайте сальник, способный выдерживать данное давление. Для высоких давлений рекомендуется использовать манжетные сальники или сальниковые узлы.

4. Тип задвижки

Учитывайте тип задвижки (клиновая, параллельная, шиберная и т.д.) и конструктивные особенности сальниковой камеры. Выбирайте сальник, подходящий по размерам и форме. Рекомендуется использовать сальники, рекомендованные производителем задвижки.

5. Условия эксплуатации

Учитывайте условия эксплуатации, такие как частота открытия и закрытия задвижки, вибрация и т.д. Для тяжелых условий эксплуатации рекомендуется использовать более прочные и износостойкие сальники.

Замена сальника задвижки

Со временем сальники изнашиваются и теряют свои герметизирующие свойства. Признаками износа сальника являются утечки рабочей среды, затрудненное перемещение штока и коррозия штока. В этом случае необходимо заменить сальник.

Этапы замены сальника задвижки:

Отключите задвижку от системы: Перекройте подачу рабочей среды и сбросьте давление в системе.
Подготовьте инструмент: Подготовьте необходимые инструменты, такие как ключи, отвертки, плоскогубцы и новые сальники.
Разберите сальниковый узел: Открутите крышку сальниковой камеры и извлеките старый сальник. Очистите сальниковую камеру от грязи и ржавчины.
Установите новый сальник: Установите новый сальник в сальниковую камеру. Убедитесь, что сальник правильно расположен и плотно прилегает к штоку и корпусу задвижки.
Соберите сальниковый узел: Закрутите крышку сальниковой камеры. Убедитесь, что крышка затянута достаточно плотно, но не перетянута.
Проверьте герметичность: Откройте подачу рабочей среды и проверьте герметичность сальникового узла. Если есть утечки, подтяните крышку сальниковой камеры или замените сальник.

Обслуживание сальника задвижки

Регулярное обслуживание сальника задвижки позволяет продлить срок его службы и предотвратить аварийные ситуации.
