Задвижки: что такое серия и как выбрать нужную?

В мире трубопроводных систем и запорной арматуры термин «серия на задвижках» часто встречается, но не всегда является понятным для тех, кто не является специалистом в данной области․ Эта концепция, охватывающая широкий спектр параметров и характеристик, играет ключевую роль в обеспечении надежности, безопасности и эффективности работы трубопроводов различного назначения․ Понимание того, что означает серия на задвижках, необходимо для правильного выбора оборудования, проектирования систем и обеспечения их долговечности․ В данной статье мы подробно рассмотрим все аспекты, связанные с сериями на задвижках, начиная с определения и заканчивая практическими советами по выбору и применению․

Содержание

Определение Серии на Задвижках

Серия на задвижках – это классификация задвижек, основанная на их конструктивных особенностях, материалах изготовления, рабочем давлении и температуре, а также других технических характеристиках․ По сути, это стандартизированный способ группировки задвижек, позволяющий инженерам и проектировщикам быстро и эффективно выбирать подходящие компоненты для конкретных задач․ Каждая серия обычно соответствует определенному стандарту или спецификации, устанавливающей требования к качеству, надежности и производительности задвижек․

Ключевые Параметры, Определяющие Серию

Несколько ключевых параметров определяют, к какой серии относится задвижка:

Материал корпуса и внутренних деталей: Это может быть чугун, сталь (углеродистая, нержавеющая, легированная), бронза, латунь или другие материалы, в зависимости от рабочих условий и среды․
Рабочее давление (PN): Определяет максимальное давление, которое задвижка может выдерживать в рабочем состоянии․ Обычно указывается в барах или PSI․
Рабочая температура: Указывает диапазон температур, в котором задвижка может нормально функционировать․
Тип присоединения: Определяет способ соединения задвижки с трубопроводом (фланцевое, резьбовое, сварное)․
Конструктивные особенности: Включают тип затвора (клиновой, параллельный, шиберный), наличие или отсутствие уплотнений и другие конструктивные элементы․
Соответствие стандартам: Указывает, каким стандартам (ГОСТ, DIN, ANSI и др․) соответствует задвижка․

Основные Типы Задвижек и Их Серии

Существует несколько основных типов задвижек, каждый из которых может быть представлен в различных сериях:

Клиновые задвижки: Наиболее распространенный тип, характеризующийся клиновидным затвором, обеспечивающим плотное перекрытие потока․
Параллельные задвижки: Имеют плоский затвор, перемещающийся параллельно потоку среды․
Шиберные задвижки: Представляют собой пластину, перемещающуюся поперек потока среды․ Часто используются в системах с загрязненными средами․
Шланговые задвижки: Перекрытие потока осуществляется путем сжатия эластичного шланга․

Серии Клиновых Задвижек

Клиновые задвижки, благодаря своей универсальности, представлены в широком диапазоне серий․ Примеры:

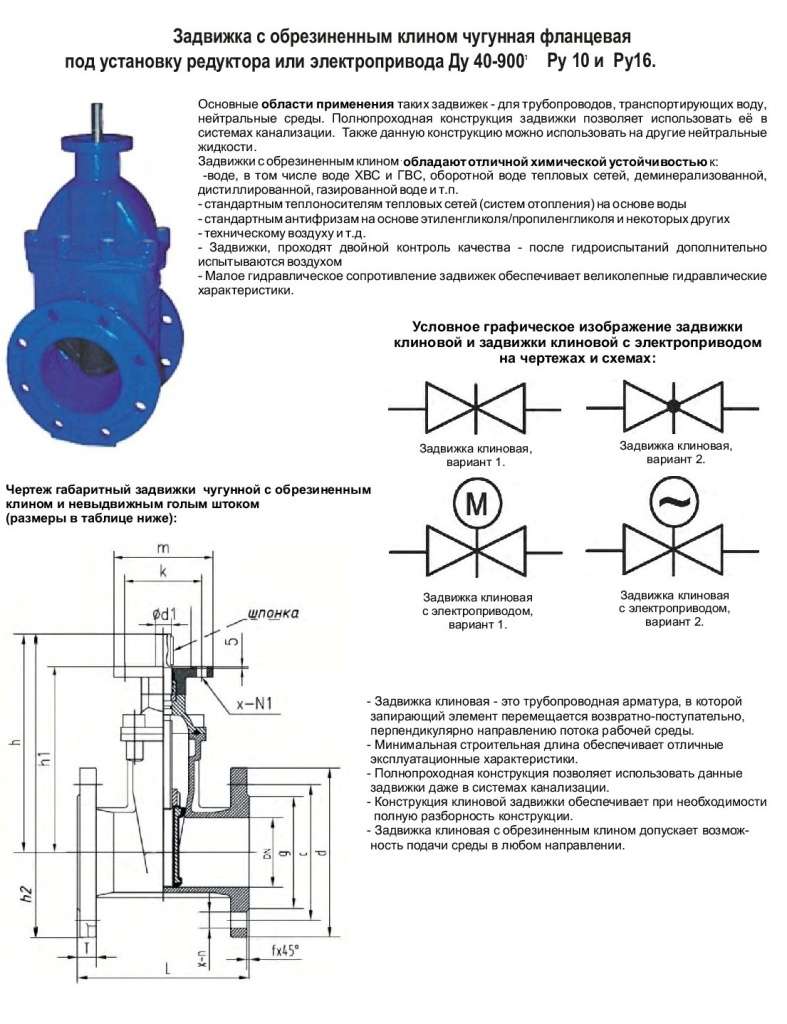

Чугунные клиновые задвижки: Предназначены для использования в системах водоснабжения, канализации и отопления с низким и средним давлением․ Обычно соответствуют стандарту ГОСТ 3269-85․
Стальные клиновые задвижки: Применяются в системах с высоким давлением и температурой, например, в нефтегазовой промышленности и энергетике․ Могут соответствовать стандартам API 600, ASME B16․34 и другим․
Нержавеющие клиновые задвижки: Используются в агрессивных средах, где требуется высокая коррозионная стойкость․ Соответствуют стандартам ASTM A351, ASTM A743 и другим․

Серии Параллельных Задвижек

Параллельные задвижки, хотя и менее распространены, чем клиновые, также имеют свои серии, определяемые их конструкцией и материалами․

Примеры:

Задвижки с металлическим уплотнением: Предназначены для работы в условиях высоких температур и давлений․
Задвижки с эластичным уплотнением: Обеспечивают более плотное перекрытие потока, но имеют ограничения по температуре и давлению․

Серии Шиберных Задвижек

Шиберные задвижки, как правило, используются в специфических условиях, поэтому их серии более узко специализированы․

Примеры:

Задвижки для пульпы: Предназначены для работы с абразивными средами, такими как пульпа руды или цементный раствор․
Задвижки для сыпучих материалов: Используются для перекрытия потока сыпучих материалов, например, зерна или песка․

Стандарты и Нормы, Регулирующие Серии Задвижек

Важно понимать, что серии задвижек часто определяются стандартами и нормами, установленными различными организациями․ Соблюдение этих стандартов гарантирует качество, надежность и безопасность задвижек․

Основные Стандарты

ГОСТ (Государственный стандарт): Российские стандарты, устанавливающие требования к различным видам продукции, включая задвижки․
DIN (Deutsches Institut für Normung): Немецкие стандарты, широко используемые в Европе и других странах․
ANSI (American National Standards Institute): Американские стандарты, признанные во всем мире․
ASME (American Society of Mechanical Engineers): Американское общество инженеров-механиков, разрабатывающее стандарты для проектирования и изготовления оборудования, включая задвижки․
API (American Petroleum Institute): Американский институт нефти, разрабатывающий стандарты для оборудования, используемого в нефтегазовой промышленности․
EN (European Norm): Европейские стандарты, гармонизированные между различными странами Европейского Союза․

Примеры Стандартов для Задвижек

Некоторые примеры стандартов, относящихся к задвижкам:

ГОСТ 3269-85: Задвижки чугунные фланцевые․
ГОСТ 9698-86: Задвижки из углеродистой стали․
DIN 3352: Задвижки клиновые фланцевые․
ANSI B16․34: Клапаны, фланцы, фитинги и прокладки из литой стали․
API 600: Стальные клиновые задвижки с болтовым соединением крышки․

Выбор Задвижки в Соответствии с Серией

Правильный выбор задвижки, соответствующей определенной серии, является критически важным для обеспечения надежной и безопасной работы трубопроводной системы․ При выборе необходимо учитывать несколько факторов․

Факторы, Влияющие на Выбор Серии

Рабочая среда: Определите тип среды, которая будет проходить через задвижку (вода, газ, нефть, агрессивные химические вещества и т․д․)․ Это позволит выбрать подходящий материал корпуса и внутренних деталей․
Рабочее давление и температура: Определите максимальное рабочее давление и температуру в системе․ Убедитесь, что выбранная задвижка соответствует этим параметрам․
Тип присоединения: Выберите тип присоединения, совместимый с трубопроводом (фланцевое, резьбовое, сварное)․
Требования к герметичности: Определите, какая степень герметичности требуется для данной системы․ Некоторые серии задвижек обеспечивают более плотное перекрытие потока, чем другие․
Условия эксплуатации: Учитывайте условия эксплуатации, такие как частота открытия/закрытия, наличие вибрации и т․д․
Соответствие стандартам: Убедитесь, что выбранная задвижка соответствует необходимым стандартам и нормам․

Пример Выбора Задвижки

Предположим, вам необходимо выбрать задвижку для системы водоснабжения с рабочим давлением 10 бар и температурой до 80°C․ В этом случае, наиболее подходящим вариантом будет чугунная клиновая задвижка, соответствующая стандарту ГОСТ 3269-85․

Если же вам нужна задвижка для нефтепровода с рабочим давлением 100 бар и температурой до 200°C, то следует выбрать стальную клиновую задвижку, соответствующую стандарту API 600 или ASME B16․34․

Преимущества Использования Задвижек, Соответствующих Серии

Использование задвижек, соответствующих определенной серии и стандартам, дает ряд преимуществ:

Гарантия качества и надежности: Задвижки, соответствующие стандартам, проходят строгий контроль качества и испытания, что гарантирует их надежность и долговечность․
Совместимость с другими компонентами системы: Стандартизированные задвижки легко интегрируются с другими компонентами трубопроводной системы, такими как трубы, фланцы и фитинги․
Простота обслуживания и ремонта: Задвижки, соответствующие стандартам, имеют унифицированные размеры и конструкции, что облегчает их обслуживание и ремонт․
Безопасность: Использование задвижек, соответствующих стандартам, снижает риск аварий и несчастных случаев․
Соответствие требованиям законодательства: Во многих странах использование задвижек, соответствующих определенным стандартам, является обязательным требованием законодательства․

Как Определить Серию Задвижки

Определение серии задвижки может быть выполнено несколькими способами:

Маркировка на корпусе: Большинство задвижек имеют маркировку на корпусе, содержащую информацию о производителе, модели, рабочем давлении, температуре и соответствии стандартам․
Техническая документация: В технической документации на задвижку (паспорт, руководство по эксплуатации) обычно указывается серия и соответствующие стандарты․
Консультация с поставщиком: Если вы не можете определить серию задвижки самостоятельно, обратитесь к поставщику или производителю за консультацией․

Тенденции в Развитии Серий Задвижек

В последние годы наблюдаются следующие тенденции в развитии серий задвижек:

Использование новых материалов: Разрабатываются новые материалы с улучшенными характеристиками, такими как высокая коррозионная стойкость, прочность и износостойкость․
Повышение энергоэффективности: Разрабатываются задвижки с меньшим гидравлическим сопротивлением, что позволяет снизить энергопотребление системы․
Интеграция с системами автоматизации: Разрабатываются задвижки с электроприводами и датчиками, которые могут быть интегрированы с системами автоматизации управления технологическими процессами․
Ужесточение требований к безопасности: Постоянно ужесточаются требования к безопасности задвижек, особенно в критически важных отраслях, таких как нефтегазовая промышленность и атомная энергетика․
