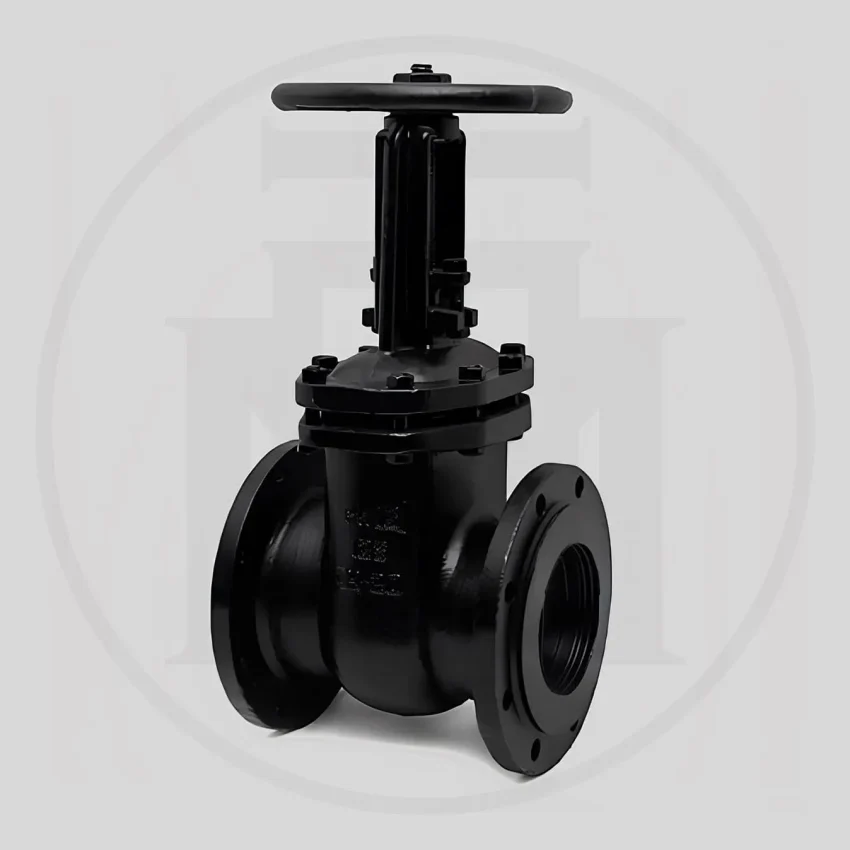

Задвижка 30ч6бр – это распространенный тип запорной арматуры, широко используемый в различных отраслях промышленности и жилищно-коммунальном хозяйстве. Она отличается своей надежностью, простотой конструкции и удобством в эксплуатации. Понимание технических характеристик этой задвижки крайне важно для правильного выбора, установки и обслуживания, что обеспечит долговечную и бесперебойную работу системы. В этой статье мы подробно рассмотрим все ключевые параметры задвижки 30ч6бр, чтобы предоставить исчерпывающую информацию для специалистов и всех, кто сталкивается с ее применением.
Общее описание и назначение задвижки 30ч6бр
Задвижка 30ч6бр относится к классу клиновых задвижек и предназначена для перекрытия потока рабочей среды в трубопроводах. Цифры и буквы в маркировке обозначают следующее: 30 – тип арматуры (задвижка), ч – материал корпуса (чугун), 6 – номер модели, бр – материал уплотнительных колец (латунь). Основное назначение – полное открытие или закрытие потока. Использование задвижки для регулирования расхода не рекомендуется, так как это может привести к преждевременному износу уплотнительных поверхностей и повреждению конструкции.
Области применения
Благодаря своей универсальности и надежности, задвижка 30ч6бр находит применение в самых разных областях:
- Системы водоснабжения и водоотведения: Перекрытие потока в магистральных и локальных трубопроводах.
- Отопительные системы: Регулирование подачи теплоносителя в жилых и промышленных зданиях.
- Нефтегазовая промышленность: Использование в трубопроводах для транспортировки неагрессивных жидкостей и газов.
- Химическая промышленность: Применение в системах, где требуется устойчивость к определенным химическим веществам (необходимо учитывать совместимость материалов).
- Сельское хозяйство: Использование в системах орошения и полива.
Основные технические характеристики
Знание технических характеристик задвижки 30ч6бр необходимо для правильного выбора оборудования, соответствующего условиям эксплуатации. Рассмотрим основные параметры, которые следует учитывать.
Рабочая среда
Задвижка 30ч6бр может использоваться для различных рабочих сред, включая:
- Вода (питьевая, техническая, морская)
- Пар
- Нефть и нефтепродукты
- Неагрессивные жидкости и газы
Важно учитывать, что выбор рабочей среды должен соответствовать материалам, из которых изготовлена задвижка (чугун, латунь). Использование несовместимых сред может привести к коррозии и выходу оборудования из строя.
Температура рабочей среды
Максимальная допустимая температура рабочей среды для задвижки 30ч6бр обычно составляет +225°C. Минимальная температура может варьироваться в зависимости от производителя, но, как правило, составляет -15°C. Превышение температурных ограничений может привести к деформации уплотнительных элементов и нарушению герметичности.
Рабочее давление
Номинальное рабочее давление для задвижки 30ч6бр чаще всего составляет 1,0 МПа (10 кгс/см²). Однако, существуют модификации, рассчитанные на более высокое давление. Необходимо строго соблюдать указанные параметры, так как превышение давления может привести к разрушению корпуса задвижки и аварийным ситуациям.
Диаметр условного прохода (DN)
Диаметр условного прохода – это внутренний диаметр трубопровода, к которому присоединяется задвижка. Задвижки 30ч6бр выпускаются с различными значениями DN, обычно в диапазоне от 50 мм до 300 мм и более. Выбор DN зависит от требуемой пропускной способности трубопровода.
Задвижки 30ч6бр могут иметь различные типы присоединения к трубопроводу:
- Фланцевое: Наиболее распространенный тип, обеспечивающий надежное и герметичное соединение.
- Муфтовое (резьбовое): Применяется для небольших диаметров трубопроводов.
- Под приварку: Используется для ответственных участков трубопроводов, где требуется максимальная герметичность.
Материал корпуса
Корпус задвижки 30ч6бр изготавливается из чугуна (обычно серый чугун). Чугун обладает хорошими литейными свойствами и достаточной прочностью для работы в условиях умеренных давлений и температур. Однако, чугун подвержен коррозии, поэтому для защиты корпуса применяются различные покрытия (например, эпоксидная эмаль).
Материал уплотнительных колец
Уплотнительные кольца задвижки 30ч6бр изготавливаются из латуни (обозначается «бр» в маркировке). Латунь обладает хорошей коррозионной стойкостью и обеспечивает плотное прилегание клина к седлу задвижки, что гарантирует герметичность.
Тип управления
Задвижка 30ч6бр обычно управляется вручную с помощью маховика. Вращение маховика приводит к перемещению шпинделя, который, в свою очередь, поднимает или опускает клин, открывая или закрывая проходное отверстие. Существуют также модели с электроприводом для автоматизированного управления.
Герметичность затвора
Герметичность затвора – это способность задвижки перекрывать поток рабочей среды без протечек. Класс герметичности задвижки 30ч6бр определяется соответствующими стандартами (например, ГОСТ). Высокий класс герметичности обеспечивает надежное перекрытие потока и предотвращает потери рабочей среды.
Строительная длина и масса
Строительная длина – это расстояние между присоединительными фланцами задвижки. Масса задвижки зависит от диаметра условного прохода и материала корпуса. Эти параметры необходимо учитывать при проектировании трубопроводной системы и выборе опорных конструкций.
Конструкция задвижки 30ч6бр
Задвижка 30ч6бр имеет простую и надежную конструкцию, состоящую из следующих основных элементов:
- Корпус: Основной элемент, обеспечивающий прочность и герметичность конструкции.
- Крышка: Закрывает корпус сверху и обеспечивает доступ к внутренним элементам для обслуживания.
- Клин: Перекрывающий элемент, который перемещается вверх и вниз для открытия и закрытия проходного отверстия.
- Шпиндель: Соединяет маховик с клином и передает вращательное движение в поступательное.
- Маховик: Обеспечивает ручное управление задвижкой.
- Уплотнительные кольца: Обеспечивают герметичное прилегание клина к седлу задвижки.
- Сальниковая набивка: Предотвращает утечку рабочей среды через зазор между шпинделем и крышкой.
Принцип работы
Принцип работы задвижки 30ч6бр достаточно прост. При вращении маховика шпиндель перемещается вверх или вниз, поднимая или опуская клин. В открытом положении клин полностью убран из проходного отверстия, обеспечивая максимальную пропускную способность. В закрытом положении клин плотно прилегает к седлу задвижки, перекрывая поток рабочей среды.
Преимущества и недостатки задвижки 30ч6бр
Как и любое оборудование, задвижка 30ч6бр имеет свои преимущества и недостатки, которые необходимо учитывать при выборе.
Преимущества
- Простота конструкции: Обеспечивает надежность и удобство в эксплуатации.
- Универсальность: Может использоваться для различных рабочих сред.
- Относительно низкая стоимость: Делает задвижку 30ч6бр доступной для широкого круга потребителей.
- Простота обслуживания: Не требует сложного специального оборудования для ремонта и обслуживания.
- Широкий диапазон диаметров: Позволяет подобрать задвижку для трубопроводов различного размера.
Недостатки
- Подверженность коррозии: Чугунный корпус требует защиты от коррозии.
- Не рекомендуется для регулирования расхода: При частичном открытии клина возможно повреждение уплотнительных поверхностей.
- Большое время открытия/закрытия: Требуется несколько оборотов маховика для полного открытия или закрытия задвижки.
- Возможность гидравлического удара: При быстром закрытии задвижки может возникнуть гидравлический удар в трубопроводе.
Рекомендации по выбору и эксплуатации
Правильный выбор и эксплуатация задвижки 30ч6бр – залог ее долговечной и бесперебойной работы. При выборе необходимо учитывать следующие факторы:
Условия эксплуатации
Необходимо учитывать рабочую среду, температуру, давление и другие условия эксплуатации. Выбирайте задвижку, материалы которой совместимы с рабочей средой и соответствуют температурным и давлениим требованиям.
Диаметр трубопровода
Диаметр условного прохода задвижки должен соответствовать диаметру трубопровода. Использование задвижки с меньшим диаметром приведет к снижению пропускной способности системы.
Тип присоединения
Выберите тип присоединения, который соответствует типу соединения трубопровода (фланцевое, муфтовое, под приварку).
Производитель
Отдавайте предпочтение продукции проверенных производителей, которые гарантируют качество и надежность своей продукции.
Рекомендации по эксплуатации
Во время эксплуатации задвижки 30ч6бр необходимо соблюдать следующие правила:
- Не использовать для регулирования расхода: Используйте задвижку только для полного открытия или закрытия потока.
- Регулярно проводить осмотр: Проверяйте задвижку на наличие утечек и повреждений.
- Смазывать шпиндель: Регулярно смазывайте шпиндель для обеспечения плавного хода и предотвращения коррозии;
- Избегать резких закрытий: Медленно закрывайте задвижку, чтобы избежать гидравлического удара.
- Своевременно заменять уплотнительные элементы: При обнаружении утечек необходимо заменить уплотнительные кольца и сальниковую набивку.
Возможные неисправности и способы их устранения
В процессе эксплуатации задвижки 30ч6бр могут возникать различные неисправности. Рассмотрим наиболее распространенные из них и способы их устранения.
Утечка рабочей среды
Причины утечки могут быть разными: износ уплотнительных колец, повреждение корпуса, неплотное соединение фланцев. Для устранения утечки необходимо заменить уплотнительные кольца, подтянуть фланцевые соединения или заменить поврежденный корпус.
Заедание шпинделя
Заедание шпинделя может быть вызвано коррозией, загрязнением или повреждением резьбы. Для устранения заедания необходимо очистить и смазать шпиндель, а при необходимости заменить его.
Повреждение клина
Повреждение клина может произойти из-за коррозии, эрозии или механического воздействия. Поврежденный клин необходимо заменить.
Неплотное закрытие
Неплотное закрытие может быть вызвано износом уплотнительных колец или попаданием посторонних предметов между клином и седлом задвижки. Необходимо очистить седло и клин от посторонних предметов или заменить уплотнительные кольца.
Задвижка 30ч6бр является надежным и универсальным типом запорной арматуры, широко используемым в различных отраслях. Знание технических характеристик, конструкции и правил эксплуатации этой задвижки позволяет правильно выбрать оборудование и обеспечить его долговечную и бесперебойную работу. Соблюдение рекомендаций по выбору, установке и обслуживанию поможет избежать неисправностей и продлить срок службы задвижки. Регулярный осмотр и своевременное устранение неисправностей являются важными условиями для обеспечения безопасности и эффективности работы трубопроводной системы. В конечном итоге, правильный подход к задвижкам 30ч6бр гарантирует надежность и эффективность всей системы.
