Задвижка клиновая чугунная – это важный элемент трубопроводных систем, обеспечивающий надежное перекрытие потока рабочей среды. Ее широкое применение обусловлено простотой конструкции, высокой надежностью и устойчивостью к различным условиям эксплуатации. В этой статье мы подробно рассмотрим конструктивные особенности, принцип работы, виды, преимущества и недостатки чугунных клиновых задвижек, а также области их применения. Мы также обсудим критерии выбора и особенности монтажа, чтобы помочь вам сделать правильный выбор для вашей конкретной задачи.
Конструкция и принцип работы чугунной клиновой задвижки

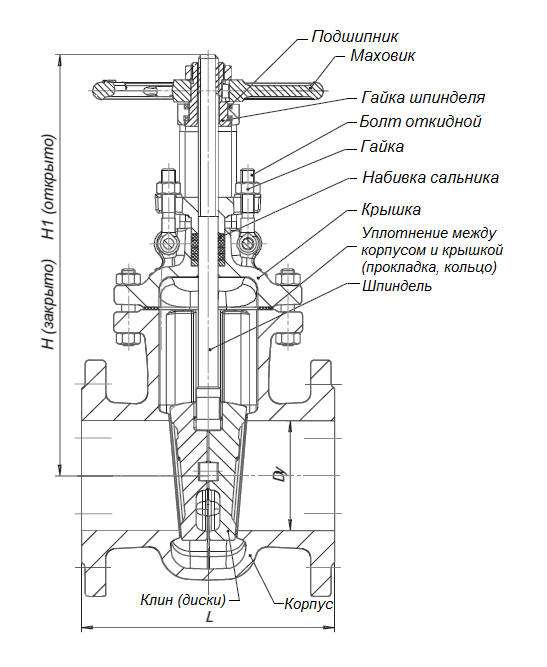

Конструкция чугунной клиновой задвижки включает в себя несколько основных элементов: корпус, крышку, клин (затвор), шпиндель, маховик и уплотнительные поверхности. Корпус изготавливается из чугуна и имеет фланцевое или муфтовое соединение для подключения к трубопроводу. Крышка крепится к корпусу и обеспечивает доступ к внутренним элементам для обслуживания и ремонта. Клин, представляющий собой конусообразный элемент, перемещается внутри корпуса и перекрывает поток рабочей среды, прижимаясь к уплотнительным поверхностям.
Принцип работы основан на перемещении клина вдоль оси потока. Вращение маховика передается на шпиндель, который, в свою очередь, перемещает клин вверх или вниз. В опущенном положении клин плотно прилегает к уплотнительным поверхностям, перекрывая поток среды. В поднятом положении клин освобождает проходное сечение, обеспечивая свободный проток.
Основные компоненты и их функции
- Корпус: Обеспечивает прочность и герметичность конструкции, соединяет задвижку с трубопроводом.
- Крышка: Обеспечивает доступ к внутренним элементам задвижки для обслуживания и ремонта.
- Клин (затвор): Перекрывает поток рабочей среды, обеспечивая герметичность.
- Шпиндель: Передает вращение от маховика к клину, обеспечивая его перемещение.
- Маховик: Обеспечивает ручное управление задвижкой.
- Уплотнительные поверхности: Обеспечивают герметичность перекрытия потока рабочей среды.
Виды чугунных клиновых задвижек
Существует несколько классификаций чугунных клиновых задвижек, основанных на различных параметрах, таких как конструкция клина, тип присоединения, способ управления и рабочие характеристики.
По конструкции клина:
- Задвижка клиновая с жестким клином: Клин представляет собой цельную деталь, обеспечивающую высокую герметичность.
- Задвижка клиновая с двухдисковым клином: Клин состоит из двух дисков, соединенных между собой, что обеспечивает более плотное прилегание к уплотнительным поверхностям, особенно при небольших деформациях корпуса.
- Задвижка клиновая упругая: Клин имеет упругие элементы, компенсирующие деформации корпуса и обеспечивающие герметичность.
По типу присоединения:
- Фланцевая задвижка клиновая чугунная: Соединяется с трубопроводом посредством фланцев, обеспечивая надежное и герметичное соединение.
- Муфтовая задвижка клиновая чугунная: Соединяется с трубопроводом посредством резьбовых муфт, используется в трубопроводах небольшого диаметра.
- Под приварку: Приваривается непосредственно к трубе, обеспечивая высокую герметичность и прочность соединения.
По способу управления:
- Ручная: Управление осуществляется вручную с помощью маховика.
- С электроприводом: Управление осуществляется автоматически с помощью электропривода, что позволяет автоматизировать процесс открытия и закрытия задвижки.
- С пневмоприводом: Управление осуществляется с помощью пневматического привода, используется в системах с пневматическим управлением.
Преимущества и недостатки чугунных клиновых задвижек
Чугунные клиновые задвижки обладают рядом преимуществ, которые делают их популярными в различных отраслях промышленности.
Преимущества:
- Простота конструкции: Обеспечивает надежность и долговечность.
- Высокая герметичность: Обеспечивает надежное перекрытие потока рабочей среды.
- Устойчивость к коррозии: Чугун обладает хорошей устойчивостью к коррозии, что увеличивает срок службы задвижки.
- Широкий диапазон рабочих температур и давлений: Позволяет использовать задвижки в различных условиях эксплуатации.
- Относительно низкая стоимость: Делает их экономически выгодным решением.
Недостатки:
- Большие габариты и вес: Могут быть проблемой при монтаже в ограниченном пространстве.
- Сложность ремонта: В случае поломки требуеться замена задвижки целиком или замена отдельных компонентов.
- Высокое гидравлическое сопротивление: В открытом положении задвижка создает определенное сопротивление потоку рабочей среды.
- Не рекомендуется использовать для регулирования потока: Предназначена только для полного открытия или закрытия.
Области применения чугунных клиновых задвижек
Благодаря своим характеристикам, чугунные клиновые задвижки широко применяются в различных отраслях промышленности и коммунального хозяйства.
Основные области применения:
- Водоснабжение и водоотведение: Используются для перекрытия потока воды в системах водоснабжения и водоотведения.
- Теплоснабжение: Используются для перекрытия потока теплоносителя в системах теплоснабжения.
- Нефтегазовая промышленность: Используются для перекрытия потока нефти, газа и других нефтепродуктов.
- Химическая промышленность: Используются для перекрытия потока различных химических веществ.
- Энергетика: Используются на электростанциях для перекрытия потока пара и воды.
- Пищевая промышленность: Используются для перекрытия потока различных пищевых продуктов.
В каждой из этих областей задвижки клиновые чугунные для играют важную роль в обеспечении безопасности и эффективности работы трубопроводных систем. Выбор конкретной модели зависит от условий эксплуатации, характеристик рабочей среды и требований к герметичности.
Критерии выбора чугунной клиновой задвижки
Выбор чугунной клиновой задвижки – ответственный процесс, требующий учета множества факторов. Правильный выбор обеспечит надежную и долговечную работу трубопроводной системы.
Основные критерии выбора:
- Рабочее давление и температура: Необходимо учитывать максимальное рабочее давление и температуру рабочей среды, чтобы выбрать задвижку с соответствующими характеристиками.
- Диаметр трубопровода: Диаметр задвижки должен соответствовать диаметру трубопровода.
- Тип рабочей среды: Необходимо учитывать химические свойства рабочей среды, чтобы выбрать задвижку из материала, устойчивого к коррозии.
- Тип присоединения: Необходимо выбрать тип присоединения, соответствующий типу соединения трубопровода (фланцевое, муфтовое, под приварку).
- Способ управления: Необходимо выбрать способ управления, соответствующий требованиям автоматизации системы (ручное, с электроприводом, с пневмоприводом).
- Производитель: Рекомендуется выбирать задвижки от проверенных производителей, гарантирующих качество и надежность своей продукции.
- Цена: Необходимо учитывать стоимость задвижки, но не в ущерб качеству и надежности.
Также необходимо учитывать требования нормативных документов и стандартов, предъявляемые к задвижкам, используемым в конкретной отрасли промышленности.
Монтаж и обслуживание чугунной клиновой задвижки
Правильный монтаж и регулярное обслуживание являются залогом надежной и долговечной работы чугунной клиновой задвижки. Несоблюдение правил монтажа и отсутствие обслуживания могут привести к поломке задвижки и аварийным ситуациям.
Основные правила монтажа:
- Очистка трубопровода: Перед установкой задвижки необходимо очистить трубопровод от грязи, окалины и других загрязнений.
- Правильная ориентация: Задвижку необходимо устанавливать в соответствии с направлением потока рабочей среды, указанным на корпусе.
- Надежное крепление: Задвижку необходимо надежно закрепить на трубопроводе, чтобы исключить вибрацию и смещение.
- Герметизация соединений: При фланцевом соединении необходимо использовать прокладки, обеспечивающие герметичность соединения.
- Проверка работоспособности: После монтажа необходимо проверить работоспособность задвижки, открыв и закрыв ее несколько раз.
Регулярное обслуживание:
- Регулярный осмотр: Необходимо регулярно осматривать задвижку на предмет утечек и других дефектов.
- Смазка шпинделя: Необходимо регулярно смазывать шпиндель задвижки, чтобы обеспечить плавное и легкое вращение маховика.
- Проверка герметичности: Необходимо регулярно проверять герметичность задвижки, закрыв ее и убедившись в отсутствии протечек.
- Замена уплотнительных элементов: При обнаружении утечек необходимо заменить уплотнительные элементы задвижки.
Соблюдение этих простых правил позволит значительно продлить срок службы чугунной клиновой задвижки и обеспечить ее надежную работу.
Чугунные клиновые задвижки остаются важным элементом трубопроводных систем, благодаря своей надежности, простоте и экономичности. Их применение охватывает широкий спектр отраслей, от водоснабжения до нефтегазовой промышленности. Правильный выбор, монтаж и обслуживание обеспечивают долговечную и эффективную работу этих устройств. Несмотря на появление новых технологий, чугунные клиновые задвижки продолжают оставатся востребованными на рынке. Важно помнить о необходимости соблюдения технических требований при их эксплуатации. Таким образом, задвижки клиновые чугунные для играют незаменимую роль в обеспечении надежной работы трубопроводных систем.
Описание: Подробный обзор задвижки клиновой чугунной для различных применений, включая конструкцию, виды, преимущества и критерии выбора.
