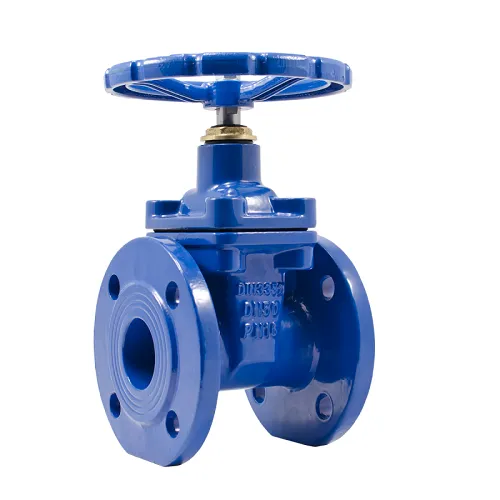

Задвижка с обрезиненным клином 100 – это ключевой элемент в любой системе водоснабжения, отопления или канализации, требующей надежного и герметичного перекрытия потока рабочей среды. Ее конструкция, сочетающая в себе прочность чугунного корпуса и эластичность обрезиненного клина, обеспечивает долговечность и минимизирует риск протечек. Этот тип задвижек широко применяется в различных отраслях промышленности и коммунального хозяйства, благодаря своей универсальности и простоте в эксплуатации. Выбор правильной задвижки с обрезиненным клином 100 – залог бесперебойной работы всей системы.
Что такое задвижка с обрезиненным клином?
Задвижка с обрезиненным клином – это запорная арматура, предназначенная для полного перекрытия потока рабочей среды в трубопроводе. Основным элементом, отвечающим за герметичность, является клин, покрытый слоем эластичного материала, обычно резины EPDM или NBR. Этот слой обеспечивает плотное прилегание клина к седлу задвижки, исключая протечки даже при небольших деформациях корпуса или наличии загрязнений в рабочей среде. В отличие от задвижек с металлическим клином, обрезиненный клин более устойчив к коррозии и абразивному износу, что значительно продлевает срок службы изделия.
Преимущества обрезиненного клина
- Герметичность: Обеспечивает надежное перекрытие потока без протечек.
- Долговечность: Устойчив к коррозии и абразивному износу.
- Простота обслуживания: Не требует сложной регулировки и частой замены уплотнений.
- Универсальность: Подходит для различных рабочих сред, включая воду, сточные воды и другие неагрессивные жидкости.
- Низкий уровень шума: Мягкое закрытие снижает гидравлические удары и шум в системе.
Конструкция и принцип работы задвижки с обрезиненным клином 100
Задвижка с обрезиненным клином 100 состоит из нескольких основных элементов: корпуса, крышки, клина, шпинделя и маховика. Корпус и крышка обычно изготавливаются из чугуна, обеспечивающего прочность и устойчивость к давлению. Клин, как уже упоминалось, покрыт слоем резины. Шпиндель соединяет клин с маховиком, позволяя оператору поднимать и опускать клин, перекрывая или открывая проходное отверстие в корпусе. При вращении маховика, шпиндель перемещается вверх или вниз, приводя в движение клин. Когда клин опущен, он плотно прилегает к седлу задвижки, перекрывая поток рабочей среды. В открытом положении клин полностью убран из проходного отверстия, обеспечивая минимальное гидравлическое сопротивление.
Основные компоненты задвижки
- Корпус: Обеспечивает прочность и герметичность конструкции.
- Крышка: Закрывает корпус и обеспечивает доступ к внутренним элементам для обслуживания.
- Клин: Перекрывает поток рабочей среды.
- Шпиндель: Передает усилие от маховика к клину.
- Маховик: Используется для управления задвижкой.
- Уплотнительные кольца: Обеспечивают герметичность соединений.
Технические характеристики задвижки с обрезиненным клином DN 100 (Ду 100)
Технические характеристики задвижки с обрезиненным клином DN 100 (Ду 100) определяют ее применимость в конкретной системе. Важно учитывать такие параметры, как номинальное давление (PN), рабочая температура, материал корпуса и клина, тип присоединения и размеры. Номинальное давление указывает на максимальное давление, которое задвижка может выдержать в рабочем режиме. Рабочая температура определяет диапазон температур рабочей среды, при которых задвижка сохраняет свои эксплуатационные характеристики. Материал корпуса и клина влияет на устойчивость к коррозии и абразивному износу. Тип присоединения (фланцевое, резьбовое) определяет способ монтажа задвижки в трубопровод. Размеры задвижки важны для обеспечения совместимости с существующей системой.
Основные технические параметры
При выборе задвижки необходимо обращать внимание на следующие технические параметры:
- Номинальный диаметр (DN): 100 мм (Ду 100)
- Номинальное давление (PN): PN10, PN16 (обычно)
- Рабочая температура: от -10°C до +120°C (в зависимости от материала уплотнений)
- Материал корпуса: Чугун (GG25, GGG40)
- Материал клина: Чугун с обрезиненным покрытием (EPDM, NBR)
- Тип присоединения: Фланцевое
- Рабочая среда: Вода, сточные воды, неагрессивные жидкости
- Класс герметичности: A (по ГОСТ 9544-2015)
Применение задвижек с обрезиненным клином 100
Задвижки с обрезиненным клином 100 широко используются в различных отраслях и системах. В системах водоснабжения они применяются для перекрытия потока воды в магистральных трубопроводах, распределительных сетях и насосных станциях. В системах отопления они используются для регулирования и перекрытия потока теплоносителя в котельных, тепловых пунктах и радиаторных сетях. В системах канализации они применяются для перекрытия потока сточных вод в коллекторах, насосных станциях и очистных сооружениях. Кроме того, задвижки с обрезиненным клином 100 используются в различных промышленных процессах, где требуется надежное и герметичное перекрытие потока жидкости.
Области применения
- Системы водоснабжения: Магистральные трубопроводы, распределительные сети, насосные станции.
- Системы отопления: Котельные, тепловые пункты, радиаторные сети.
- Системы канализации: Коллекторы, насосные станции, очистные сооружения.
- Промышленность: Химическая, нефтегазовая, пищевая и другие отрасли.
Преимущества использования задвижек с обрезиненным клином 100
Использование задвижек с обрезиненным клином 100 имеет ряд преимуществ по сравнению с другими типами запорной арматуры. Во-первых, они обеспечивают высокую степень герметичности, что исключает протечки и потери рабочей среды. Во-вторых, они отличаются долговечностью и надежностью, благодаря использованию качественных материалов и простой конструкции. В-третьих, они просты в эксплуатации и обслуживании, не требуют сложной регулировки и частой замены уплотнений. В-четвертых, они универсальны и могут использоваться в различных системах и с различными рабочими средами. В-пятых, они снижают уровень шума в системе, благодаря мягкому закрытию и отсутствию гидравлических ударов.
Сравнение с другими типами задвижек
Задвижки с обрезиненным клином часто сравнивают с задвижками с металлическим клином и шаровыми кранами. Задвижки с металлическим клином, как правило, дешевле, но менее герметичны и более подвержены коррозии. Шаровые краны обеспечивают высокую степень герметичности и быстрое открытие/закрытие, но имеют большее гидравлическое сопротивление и менее устойчивы к абразивному износу. Задвижки с обрезиненным клином занимают промежуточное положение, сочетая в себе преимущества обоих типов запорной арматуры.
Как выбрать задвижку с обрезиненным клином 100
Выбор задвижки с обрезиненным клином 100 зависит от конкретных условий эксплуатации и требований системы. Необходимо учитывать такие факторы, как номинальное давление, рабочая температура, тип рабочей среды, тип присоединения и размеры. Важно выбирать задвижки от проверенных производителей, гарантирующих качество и надежность своей продукции. Также рекомендуется обращаться к специалистам, которые помогут подобрать оптимальную модель задвижки, учитывая все особенности вашей системы. При выборе также следует учитывать стоимость задвижки, но не стоит экономить на качестве, так как это может привести к серьезным проблемам в будущем.
Критерии выбора
- Номинальное давление (PN): Должно соответствовать максимальному давлению в системе.
- Рабочая температура: Должна соответствовать диапазону температур рабочей среды.
- Тип рабочей среды: Должен быть совместим с материалами корпуса и клина.
- Тип присоединения: Должен соответствовать типу присоединения трубопровода.
- Размеры: Должны соответствовать размерам трубопровода.
- Производитель: Необходимо выбирать задвижки от проверенных производителей.
- Сертификация: Наличие сертификатов соответствия гарантирует качество и безопасность продукции.
Монтаж и эксплуатация задвижки с обрезиненным клином 100
Монтаж задвижки с обрезиненным клином 100 должен выполняться квалифицированным персоналом в соответствии с инструкцией производителя и действующими нормами и правилами. Перед монтажом необходимо убедиться в отсутствии повреждений корпуса и клина. Трубопровод должен быть очищен от грязи и мусора. При фланцевом соединении необходимо использовать прокладки, соответствующие рабочей среде и температуре. Затяжка фланцевых соединений должна выполняться равномерно, чтобы избежать деформации корпуса. Во время эксплуатации необходимо регулярно проверять задвижку на наличие протечек и других дефектов. При необходимости следует проводить техническое обслуживание и замену уплотнений.
Рекомендации по эксплуатации
- Регулярный осмотр: Проверка на наличие протечек и других дефектов.
- Техническое обслуживание: Смазка шпинделя и замена уплотнений при необходимости.
- Правильная эксплуатация: Избегать резкого открытия и закрытия задвижки.
- Соблюдение условий эксплуатации: Не превышать номинальное давление и температуру рабочей среды.
Обслуживание и ремонт задвижки с обрезиненным клином 100
Регулярное обслуживание и своевременный ремонт задвижки с обрезиненным клином 100 – залог ее долговечной и надежной работы. Обслуживание включает в себя осмотр корпуса и клина на наличие повреждений, проверку герметичности соединений, смазку шпинделя и замену уплотнений при необходимости. Ремонт может включать в себя замену клина, шпинделя, уплотнительных колец или других элементов, вышедших из строя. При проведении ремонтных работ необходимо использовать только оригинальные запасные части или их качественные аналоги; После ремонта необходимо провести испытания задвижки на герметичность и работоспособность.
Типичные неисправности и способы их устранения
- Протечки через уплотнения: Замена уплотнительных колец.
- Затрудненное открытие/закрытие: Смазка шпинделя или замена изношенных деталей.
- Повреждение клина: Замена клина.
- Коррозия корпуса: Очистка и покраска корпуса или замена задвижки.
Выбор и правильное применение задвижки с обрезиненным клином 100 является важным шагом для обеспечения надежности и безопасности вашей системы. Учет всех технических параметров и условий эксплуатации позволит подобрать оптимальное решение, которое прослужит долгие годы. Регулярное обслуживание и своевременный ремонт также играют важную роль в поддержании задвижки в рабочем состоянии. Не забывайте обращаться к специалистам для получения консультаций и помощи в выборе и обслуживании задвижек. Помните, что надежная запорная арматура – это гарантия бесперебойной работы всей системы.
Задвижка с обрезиненным клином 100 – это надежное и долговечное решение для различных систем. Правильный выбор и эксплуатация обеспечат бесперебойную работу. Регулярное обслуживание позволит продлить срок службы и избежать аварийных ситуаций. Обращайтесь к профессионалам для получения консультаций и помощи. В конечном итоге, ваша система будет работать эффективно и безопасно.
