Задвижки чугунные фланцевые: Конструкция, размеры и выбор

Опубликовано в 5 марта 2025 от Redactor

Задвижки чугунные фланцевые – это важный элемент трубопроводных систем, предназначенный для перекрытия потока рабочей среды․ Они широко используются в различных отраслях промышленности, от водоснабжения и отопления до нефтепереработки и химического производства․ Правильный выбор задвижки, соответствующей конкретным условиям эксплуатации, является залогом надежной и безопасной работы всей системы․ В этой статье мы подробно рассмотрим конструктивные особенности чугунных фланцевых задвижек, их размеры, типы фланцев и ключевые аспекты, которые необходимо учитывать при выборе оптимального решения․

Содержание

Toggle
  • Конструкция и Принцип Действия Чугунной Фланцевой Задвижки
    • Преимущества и Недостатки Чугунных Фланцевых Задвижек
  • Размеры Фланцев Чугунных Задвижек: Стандарты и Особенности
    • Основные Стандарты на Фланцы
    • Основные Размеры Фланцев
    • Типы Фланцев
  • Материалы Чугунных Задвижек
    • Основные Типы Чугуна
    • Защитные Покрытия
  • Критерии Выбора Чугунной Фланцевой Задвижки
    • Советы по Монтажу и Эксплуатации

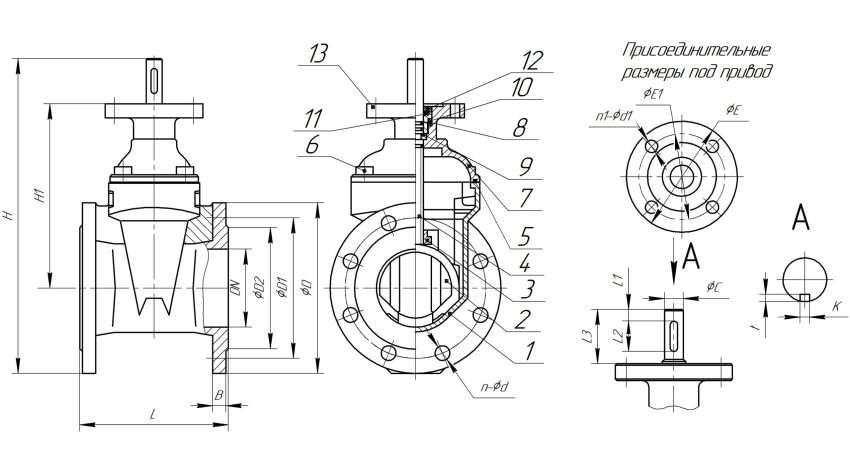

Конструкция и Принцип Действия Чугунной Фланцевой Задвижки

Чугунная фланцевая задвижка представляет собой запорное устройство, в котором запирающий элемент (клин или диск) перемещается перпендикулярно направлению потока рабочей среды․ Основными элементами конструкции являются:

  • Корпус: Изготавливается из чугуна и служит для размещения всех внутренних деталей задвижки․
  • Крышка: Закрывает корпус сверху и обеспечивает герметичность․
  • Запорный элемент (клин или диск): Непосредственно перекрывает поток рабочей среды․ Клиновые задвижки обеспечивают более плотное прилегание, особенно при высоком давлении․
  • Шпиндель: Соединяет маховик с запорным элементом и передает вращательное движение в поступательное․
  • Маховик: Предназначен для ручного управления задвижкой․
  • Фланцы: Служат для присоединения задвижки к трубопроводу․
  • Уплотнительные элементы: Обеспечивают герметичность между корпусом, крышкой и запорным элементом․

Принцип действия задвижки прост: вращение маховика приводит к перемещению шпинделя вверх или вниз, что, в свою очередь, перемещает запорный элемент, открывая или перекрывая проходное сечение трубопровода․ Простота конструкции обеспечивает надежность и долговечность задвижек при правильной эксплуатации․

Преимущества и Недостатки Чугунных Фланцевых Задвижек

Как и любое оборудование, чугунные фланцевые задвижки обладают своими достоинствами и недостатками․ Оценка этих характеристик важна для принятия взвешенного решения при выборе:

Преимущества:

  • Простота конструкции: Обеспечивает надежность и легкость обслуживания․
  • Сравнительно низкая стоимость: Чугун является относительно недорогим материалом․
  • Устойчивость к коррозии: Чугун, особенно с защитным покрытием, хорошо противостоит коррозионному воздействию многих рабочих сред․
  • Широкий диапазон размеров: Доступны задвижки различных диаметров, что позволяет использовать их в трубопроводах разных размеров․
  • Возможность применения в различных средах: Подходят для воды, пара, газа и других неагрессивных сред․

Недостатки:

  • Большая строительная длина: Требуют больше места для установки, чем, например, шаровые краны․
  • Медленное открытие/закрытие: Не подходят для систем, требующих быстрого перекрытия потока․
  • Не подходят для регулирования потока: Предназначены только для полного открытия или полного закрытия․ Длительная работа в полуоткрытом состоянии может привести к износу запорного элемента․
  • Относительно большой вес: Усложняет монтаж и транспортировку․
  • Чувствительность к гидроударам: Могут быть повреждены при резких скачках давления в трубопроводе․

Размеры Фланцев Чугунных Задвижек: Стандарты и Особенности

Фланцы являются ключевым элементом для присоединения задвижки к трубопроводу․ Размеры фланцев стандартизованы и должны соответствовать требованиям ГОСТ или других международных стандартов․ Выбор правильного размера фланца критически важен для обеспечения герметичного и надежного соединения․

Основные Стандарты на Фланцы

Наиболее распространенные стандарты, определяющие размеры фланцев:

  • ГОСТ 33259-2015 (Фланцы арматуры, соединительных частей и трубопроводов на номинальное давление до PN 250): Этот стандарт является основным в России и определяет размеры, материалы и другие характеристики фланцев для различных давлений․
  • ГОСТ 12815-80 (Фланцы арматуры, соединительных частей и трубопроводов на Ру от 0,1 до 20,0 МПа (от 1 до 200 кгс/см2)): Более старый стандарт, который все еще используется, особенно для оборудования, выпущенного до 2015 года․
  • EN 1092-2 (Flanges and their joints – Circular flanges for pipes, valves, fittings and accessories, designated PN – Part 2: Cast iron flanges): Европейский стандарт, определяющий размеры фланцев из чугуна․
  • ANSI/ASME B16․5 (Pipe Flanges and Flanged Fittings): Американский стандарт на фланцы․

При выборе задвижки необходимо убедиться, что фланцы соответствуют стандарту, применяемому в конкретной системе трубопроводов․ В противном случае, могут возникнуть проблемы с совместимостью и герметичностью соединения․

Основные Размеры Фланцев

Размеры фланцев определяются следующими параметрами:

  • Номинальный диаметр (DN): Условный проход, приблизительно соответствующий внутреннему диаметру трубопровода․ Обычно указывается в миллиметрах (мм)․
  • Номинальное давление (PN): Максимальное давление рабочей среды, при котором задвижка может безопасно эксплуатироваться․ Обычно указывается в барах (bar) или мегапаскалях (MPa)․
  • Диаметр фланца (D): Внешний диаметр фланца․
  • Диаметр окружности расположения отверстий (D1): Диаметр окружности, на которой расположены отверстия для крепежных болтов․
  • Диаметр отверстий под болты (d): Диаметр отверстий для крепежных болтов․
  • Количество отверстий под болты (n): Количество отверстий для крепежных болтов․
  • Толщина фланца (b): Толщина фланца․

Таблицы размеров фланцев для различных стандартов можно найти в соответствующих нормативных документах или в каталогах производителей․ Важно учитывать, что размеры фланцев зависят от номинального диаметра и номинального давления․

Типы Фланцев

Существует несколько типов фланцев, отличающихся по конструкции и способу соединения:

  • Плоские приварные фланцы (Type 01 по ГОСТ 33259-2015): Привариваются к трубе по всей поверхности прилегания․ Используются для трубопроводов с низким давлением․
  • Приварные встык фланцы (Type 11 по ГОСТ 33259-2015): Привариваются к трубе встык․ Используются для трубопроводов с высоким давлением․
  • Свободные фланцы на приварном кольце (Type 02 по ГОСТ 33259-2015): Состоят из приварного кольца и свободного фланца․ Облегчают монтаж и демонтаж задвижки․
  • Фланцы с выступом (Type 03 по ГОСТ 33259-2015): Имеют выступ на уплотнительной поверхности, обеспечивающий более плотное прилегание․
  • Фланцы с впадиной (Type 04 по ГОСТ 33259-2015): Имеют впадину на уплотнительной поверхности․
  • Фланцы шип-паз (Type 05 и 06 по ГОСТ 33259-2015): Имеют соединение типа «шип-паз», обеспечивающее высокую герметичность․

Выбор типа фланца зависит от давления рабочей среды, условий эксплуатации и требований к герметичности соединения․

Материалы Чугунных Задвижек

Для изготовления чугунных задвижек используются различные марки чугуна, каждая из которых обладает своими характеристиками․ Выбор материала зависит от условий эксплуатации, типа рабочей среды и требований к прочности и коррозионной стойкости․

Основные Типы Чугуна

  • Серый чугун (СЧ): Наиболее распространенный тип чугуна, характеризующийся хорошими литейными свойствами и относительно низкой стоимостью․ Подходит для применения в неагрессивных средах․
  • Ковкий чугун (КЧ): Обладает более высокой прочностью и пластичностью, чем серый чугун․ Подходит для применения в условиях повышенных нагрузок․
  • Высокопрочный чугун с шаровидным графитом (ВЧШГ): Обладает наивысшей прочностью и пластичностью среди чугунов․ Подходит для применения в условиях высоких давлений и температур․

Марки чугуна, используемые для изготовления задвижек, определяются ГОСТ 1412-85 (Чугун с пластинчатым графитом для отливок․ Марки) и ГОСТ 7293-85 (Чугун с шаровидным графитом для отливок․ Марки)․ При выборе задвижки необходимо учитывать марку чугуна и ее соответствие условиям эксплуатации;

Защитные Покрытия

Для повышения коррозионной стойкости чугунные задвижки часто покрывают защитными покрытиями․ Наиболее распространенные типы покрытий:

  • Эмаль: Обеспечивает хорошую защиту от коррозии и химического воздействия․
  • Полимерные покрытия: Обладают высокой стойкостью к коррозии и абразивному износу․
  • Цинковое покрытие: Обеспечивает защиту от коррозии благодаря электрохимической активности цинка․

Выбор защитного покрытия зависит от типа рабочей среды и условий эксплуатации․

Критерии Выбора Чугунной Фланцевой Задвижки

При выборе чугунной фланцевой задвижки необходимо учитывать множество факторов, чтобы обеспечить надежную и безопасную работу системы трубопроводов․ Основные критерии выбора включают:

  • Рабочая среда: Тип рабочей среды (вода, пар, газ, нефтепродукты и т․д․) определяет требования к материалу корпуса и уплотнительных элементов․ Для агрессивных сред необходимо использовать задвижки из коррозионностойких материалов или с защитными покрытиями․
  • Температура рабочей среды: Максимальная и минимальная температура рабочей среды влияют на выбор материала уплотнительных элементов и прочность конструкции․
  • Давление рабочей среды: Номинальное давление задвижки должно соответствовать или превышать максимальное давление в трубопроводе․ Необходимо учитывать возможность возникновения гидроударов․
  • Диаметр трубопровода: Номинальный диаметр задвижки должен соответствовать диаметру трубопровода․
  • Тип фланцев: Фланцы задвижки должны соответствовать стандартам, применяемым в системе трубопроводов․
  • Условия эксплуатации: Необходимо учитывать условия эксплуатации, такие как частота открытия/закрытия, наличие вибраций и т․д․
  • Производитель: Рекомендуется выбирать задвижки от известных производителей, имеющих хорошую репутацию и предоставляющих гарантию на свою продукцию․
  • Цена: Цена задвижки должна соответствовать ее качеству и характеристикам․ Не стоит экономить на качестве, так как это может привести к дорогостоящим поломкам и простоям․

Советы по Монтажу и Эксплуатации

Правильный монтаж и эксплуатация чугунных фланцевых задвижек являются залогом их долговечной и надежной работы․ Рекомендуется соблюдать следующие правила:

  • Перед монтажом необходимо тщательно очистить трубопровод от грязи и мусора․
  • При монтаже необходимо использовать прокладки, соответствующие типу рабочей среды и давлению․
  • Болты фланцевого соединения необходимо затягивать равномерно, чтобы избежать перекосов․
  • Задвижку необходимо открывать и закрывать плавно, чтобы избежать гидроударов․
  • Не рекомендуется использовать задвижку для регулирования потока․
  • Необходимо регулярно проводить техническое обслуживание задвижки, включающее смазку шпинделя и проверку герметичности․

Соблюдение этих простых правил позволит продлить срок службы чугунной фланцевой задвижки и избежать аварийных ситуаций․

Выбор подходящей чугунной фланцевой задвижки требует тщательного анализа условий эксплуатации и соответствия стандартам․ Необходимо учитывать рабочую среду, температуру, давление и диаметр трубопровода․ Правильный выбор обеспечит надежную и безопасную работу системы․ Регулярное техническое обслуживание также важно для поддержания работоспособности задвижки․ Не пренебрегайте консультацией со специалистами для оптимального решения․

Описание: Ищете надежные задвижки чугунные фланцевые? Узнайте все о размерах фланцев, стандартах и критериях выбора для оптимальной работы вашей системы․
