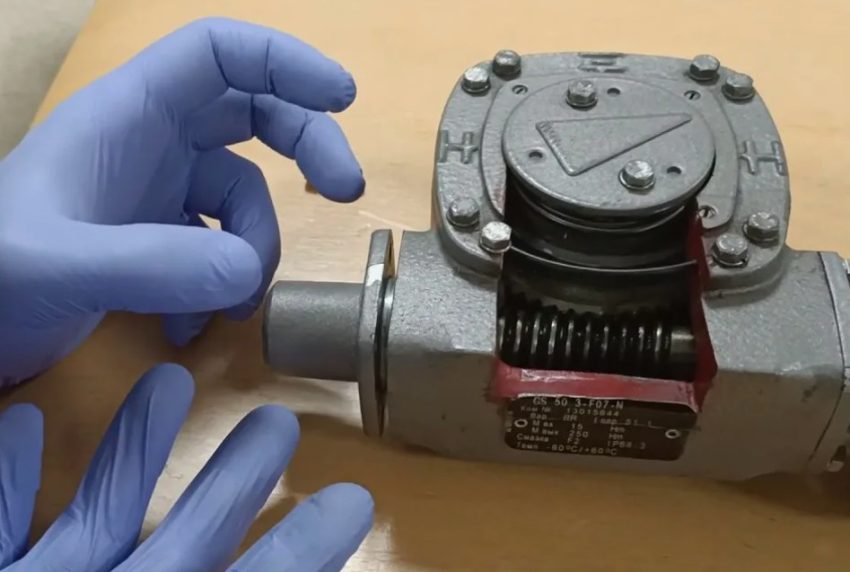

Обеспечение строгого ограничения угла поворота выходного вала является критически важной задачей для предотвращения механических повреждений как самого исполнительного механизма, так и управляемой им арматуры. В отличие от концевых выключателей, которые разрывают электрическую цепь, механические упоры физически блокируют дальнейшее вращение, выступая в роли последней линии обороны. Их правильная юстировка гарантирует, что шаровой кран или поворотный затвор встанут в положение, обеспечивающее максимальную пропускную способность или абсолютную герметичность, без риска закусывания уплотнений.
Процесс регулировки требует использования набора рожковых ключей и, желательно, индикатора поворота. Изначально арматура переводится в полностью закрытое положение вручную. Затем на валу привода ослабляются контргайки регулировочных винтов ограничителей. Винт закрытия вкручивается до момента плотного контакта с упором, после чего делается дополнительный поворот на заданный производителем угол (обычно указывается в паспорте) для создания предварительного поджатия. Аналогичная операция проводится для положения «Открыто». При работе с такими узлами важно помнить, что неполнооборотные электроприводы полагаются на эту механическую связь для калибровки своих электронных датчиков положения.
| Этап регулировки | Действия оператора |
|---|---|
| Подготовка | Отключение питания, ручной перевод арматуры в крайнее положение |
| Настройка закрытия | Ослабление контргайки, ввинчивание упора до контакта, фиксация контргайкой |
| Настройка открытия | Ручной перевод в открытое положение, регулировка второго упора, фиксация |
| Верификация | Проверка легкости хода вручную и сверка показаний индикатора на корпусе |
Например, на водопроводной насосной станции неправильная регулировка механического упора открытия привела к тому, что диск поворотного затвора не вставал параллельно потоку, создавая дополнительное гидравлическое сопротивление и вызывая постоянную вибрацию трубопровода, которая со временем разрушила опоры.
«Механический ограничитель это не просто железка, это физический гарант того, что электроника не сможет своим усилием сломать дорогостоящую арматуру».
После завершения механической настройки необходимо обязательно проверить работу электрических концевых выключателей, которые должны срабатывать чуть раньше, чем происходит жесткий удар о механический упор. Это обеспечивает плавную остановку и снимает ударную нагрузку с редуктора. При модернизации систем, где важна не только надежность, но и бюджет, стоит учитывать, что качественная настройка продлевает жизнь оборудованию, влияя на общую электроприводы стоимость владения в долгосрочной перспективе.
Точная и выверенная регулировка механических ограничителей хода является обязательным условием корректной работы неполнооборотной арматуры, защищая инвестиции предприятия от преждевременного износа и аварийных поломок.
